农村6层框架住宅楼结构CAD施工图纸(独立基础)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:7张

附件详情

该项目是威海某村旧村改造项目,主体地上6层,框架结构,抗震设防烈度为7度,场地为Ⅱ类,基础采用柱下独立基础,基础设计等级为丙级。
包括: 结构设计说明 ,基础图,基础梁、 节点图 ,柱配筋图,柱定位图,梁配筋图,板配筋图,楼梯图等共计7张图。

板配筋图

梁配筋图

楼梯图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

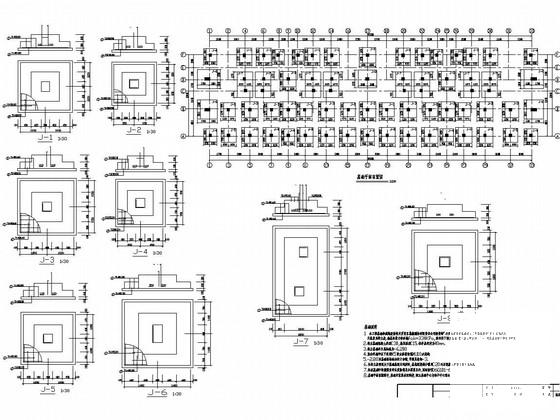

  • 农村6层框架住宅楼结构CAD施工图纸(独立基础) - 1
    第 1 张图

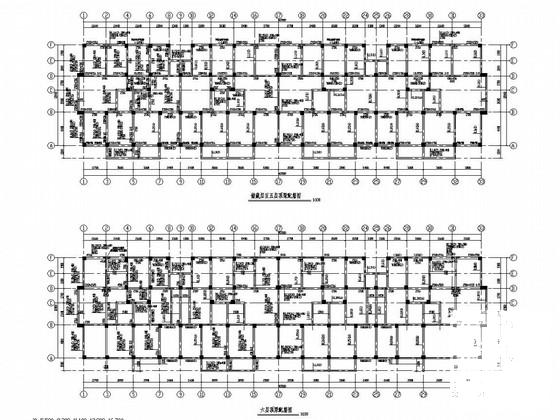

  • 农村6层框架住宅楼结构CAD施工图纸(独立基础) - 2
    第 2 张图

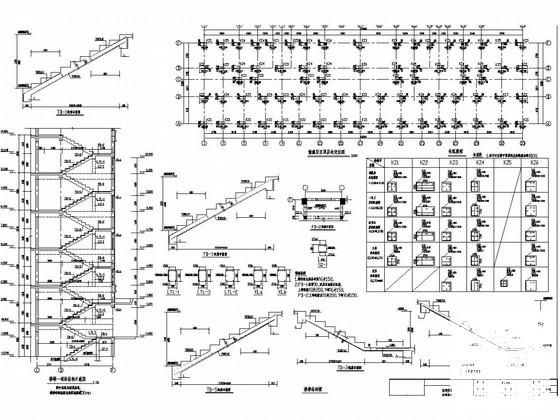

  • 农村6层框架住宅楼结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 农村6层框架住宅楼结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
