市政供水工程穿高速公路顶管法施工方案

附件详情

第四章、施工方法
4.1、施工准备
(1)向有关部门了解清楚穿越段附近是否有光缆、电缆、管道等地下设施，并作标记…………

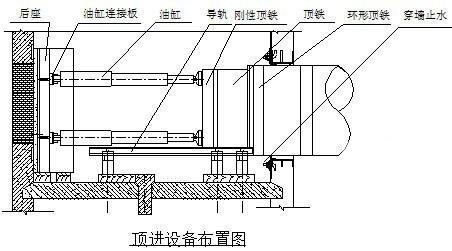

(2)检查顶管设备，配套设备及各种机具材料是否齐全、完好…………
(3)测量放线：测量工根据设计要求用经纬仪、水准仪定出中线桩、高程桩并用白灰撒出定位线；根据 平面布置图 定出施工区域边界线，其面积不小于20m×30m…………

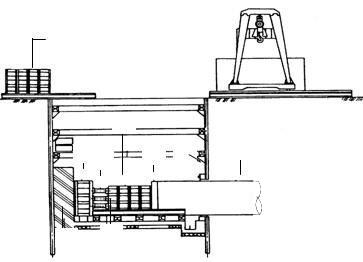

4.2、工作井、接受井施工
工作井、接受井采取沉井施工方法施工…………
4.2.1、沉井施工程序
基坑测量放样→基坑开挖→刃脚垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→井点安装及降水→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填…………
4.2.2、基坑测量放样
根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2 米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。整平场地后，根据沉井的中心坐标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工…………
4.2.3、基坑开挖
经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。挖土采用1m3的单斗挖掘机，并与人工配合操作。基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水影响刃脚垫层的施工…………
4.2.4、刃脚垫层施工
刃脚垫层采用砂垫层和混凝土垫层共同受力…………
（1）砂垫层厚度的确定
砂垫层厚度Ｈ可采用如下计算公式计算：
Ｎ／Ｂ＋γ砂Ｈ≤［σ］
根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为50（厘米）…………
砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器…………
（2）混凝土垫层厚度的确定
混凝土垫层厚度可按下式计算公式计算：
ｈ＝（Ｇ0／Ｒ－ｂ）／2
根据计算结果，混凝土垫层厚度15厘米…………
混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上…………
4.2.5、立井筒内模和支架
由于顶管沉井高度达8米左右，因此，井身混凝土分三节浇捣，内模同样分三节按装。井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性…………
刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。井身内模支架采用空心钢管支撑。钢管支架必须架设稳固，如有必要，可采用对撑支架，增加内模的稳定性…………
