滨江大道施工组织设计

资料简介
赚取积分

项目所在地：四川
施工组织设计类型：实施
道路等级：主干路
设计速度：60km/h
道路长度：10.05km
主体工程内容：中小桥, 涵洞
路基地基处理：换填土
路面面层：沥青混凝土路面
附图及附表：施工总平面布置示意图, 施工进度计划横道图, 组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 测量、实验和检测仪器设备表
编制时间：近代

附件详情

第一章编制依据
1.1编制说明
1.2编制依据
1.3编制原则
1.4项目概要
第二章施工方案和技术措施
2.1公路工程施工
一、施工测量放线
二、挖土石方工程及清理与掘除树木施工
三、特殊路基处理、低填浅挖、桥头路基（按设计要求施工）
四、M7.5砂浆砌卵石边沟及M7.5级浆砌卵石护坡施工工艺
五、排水工程
六、车行道及人行道级配碎石层施工
七、水泥稳定碎石基层施工方法
八、透层油、下封油及粘层油、稀浆封层、土工布施工工艺要
九、AC-20C沥青混凝土施工工艺
十、SBS 改性 SMA-13施工
十一、人行道施工
2.2钢筋混凝土盖板涵
1、钢筋加工及安装
2、盖板立模
3、盖板混凝土浇筑
4、拆模
2.3安全设施及预埋管线
一、预埋管线工程施工
二、交通安全标识施工工艺
三、交通标线施工
四、预埋管线施工
五、电压器基础施工
六、单面波形梁钢护栏
2.4桥梁、涵洞工程施工
一、测量放线
二、材料控制
三、冲击钻施工成孔灌注桩
四、系梁及盖梁施工方案
五、肋板式桥台方案
六、预应力小箱梁施工方案
七、小箱梁安装
八、桥面施工
九．其它附属工程施工
十．质量目标分解（见下表）
十一、桥面用SBS防水卷材
2.5市政管道施工
一、排水工程
二、管道铺设
三、管线施工
第三章质量管理体系与措施
3.1、质量目标
3.2、质量组织机构
3.3、质量保证机构及各部门职责
第四章安全文明管理体系和措施
4.1施工安全目标
4.2安全保证体系
4.3安全生产保证措施
4.4施工机械安全
4.5安全用电
4.6防风、防雨、防雷措施
4.7安全标志和安全防护
4.8夜间施工
4.9分项工程安全技术措施
4.10消防措施
4.11医疗措施
4.12确保文明施工的技术组织措施
第五章环境保护管理体系和措施
5.1工作目标
5.2组织管理
5.3工作制度
5.4管理规定
第六章工期及进度计划和措施
6.1进度控制方法
6.2施工进度计划的动态控制
6.3保证工期的管理措施
6.4保证工期的技术措施
6.5雨季施工的工作安排
第七章资源（人、材、机）配备计划
7.1 施工部署
7.2施工准备
7.3劳动力使用计划
7.4主要材料供应计划及供应方案
7.5劳动力安排的基本原则
7.6 施工机械配备
第八章成品保护和后期养护措施
8.1、成品保护技术措施
8.2、用户回访
8.3、交工验收
8.4、施工技术资料管理
第九章附图、附表

附件详情

路线全长：10.05公里
设计标准：Ⅰ级公路
设计时速：60km/h
计划工期：489日历天
【内容节选】
控制网的布设
该项目每隔60-100M设置一水准基点，这些水准基点由甲方提供的水准控制点利用DZS3-1水准仪电子水准仪引测过来，然后这些水准基点与水准控制点进行联测，采用四等水准测量的精度施测。
一、控制网的布设原则
1）、为保证公路竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的场区水准基点（至少提供三个），采用DZS3-1水准仪（精度1mm/Km往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，要求联测场区平面控制点，以……
边坡修整
做好施工期间的中线桩、边桩的测设、保护和复测是修整达到标准的一个重要环节。主要做法是：
① 开工前全面贯通测量一次，每20米设置一个中桩，地形变化大的设加桩，按设计提供的B、M点全面复测原地面水平桩，计算填土高度。
② 根据计算的填高放边桩。
③ 机械施工时，路基填断面的桩不能保存，将中线控制桩移至路两侧机械施工范围以外，设置……
……
特殊路基处理、低填浅挖、桥头路基（按设计要求施工）
该项目低填浅挖处理长度为：1378米。桥头路基处理换填砂砾石：10376m3. 特殊路基处理长度小计571米，换填砂砾石126302m3.地基处理后的地基主要作为公路路基及技术管线的基础。根据地质条件的分析，地基处理的对象主要有（1）素填土层；（2）淤泥层；（3）有机质土层……
……
换填碾压处理软基的施工要点和主要工程内容包括：
(一)横断面形式
交工面标高低于现地面标高（挖方路基），开挖断面采用倒梯形，放坡坡率取1：1～1：1.5；当软弱土层中含有淤泥层且开挖深度较深时，坡率适当放缓，以保持边坡的稳定。如果淤泥性状很差易于流动，采用打设木桩、堆筑砂袋或土袋等稳固坡脚的措施。
……
(二)开挖深度
当软弱土层中有淤泥类土时，不管是填方路基，还是挖方路基，均应开挖至软弱土层底面。当软弱土层底面与交工面距离小于30cm时，继续……
……
(三)施工技术要点
（1）填料选用级配较好的粗粒土，路床范围内选用砾类土或砂类土。
（2）用不同填料填筑时，应分层填筑，每一水平层采用同类填料，不得混填。
（3）填方路基应分层铺筑，均匀压实，压实度满足……
……
透层油、下封油及粘层油、稀浆封层、土工布施工工艺要
1、透层油
1.1 施工工艺流程
基层验收并清扫干净→附属构筑物覆盖保护→乳化沥青洒布→撒布石屑→碾压→质量检查→封闭交通
1.2 施工要点
透层紧接在基层施工结束表面稍干后浇洒，当基层表面少量洒水，并对道牙等附属构造物进行……
……
排水管道工程质量控制
包括雨水道和污水管道，排水管按设计均为重力流管，其质量控制的重点是井底标高和纵坡。施工时，沟槽底要预留20cm原状土层，在测量人员的控制下，人工小心铲除余土，不得……
……
【所附表格】
测量仪器选用表
测量技术标准表
路基压实度表
质量检验标准
底基层及基层取样和试验
底基层及基层表面检查频率及质量标准
填土高度表
机具设备一览表
桥梁工程质量目标分解表一
检查井允许偏差表

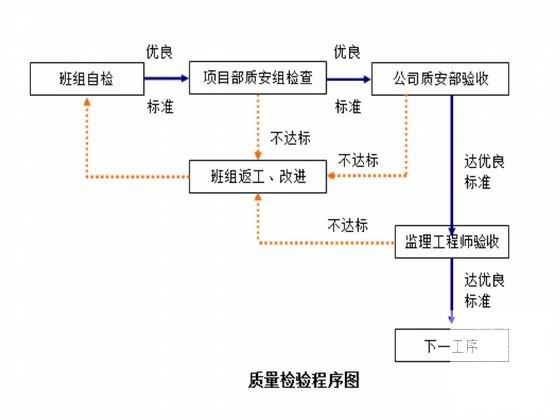

质量检验程序图
质量检查程序图
质量检查过程图
质量保证体系框图
质量检查程序图
预检、自检工程分部分项工程报送程序图
施工安全纵向、横向管理体系系统图
进度动态控制循环图
拟投入本项目的主要施工设备表
拟配备本项目的试验和检测仪器设备表
劳动力计划表
计划开、竣工日期和施工进度网络图（或横道图）
施工总平面图
临时用地表
……
共计167页（20）
