一户一阀热水采暖图纸（设计说明）.dwg
采暖系统为水平串联式一户一阀热水采暖。设计供水温度Tg=95℃，回水温度Th=70℃。采暖热负荷为159KW，采暖热指标为42W/m。其中R-1、R-3系统采暖热负荷为42.5KW，R-2采暖热负荷为35KW。R-3采暖系统与R-1采暖系统镜向相同，施工参照R-1采暖系统，散热器片数见采暖平面图。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

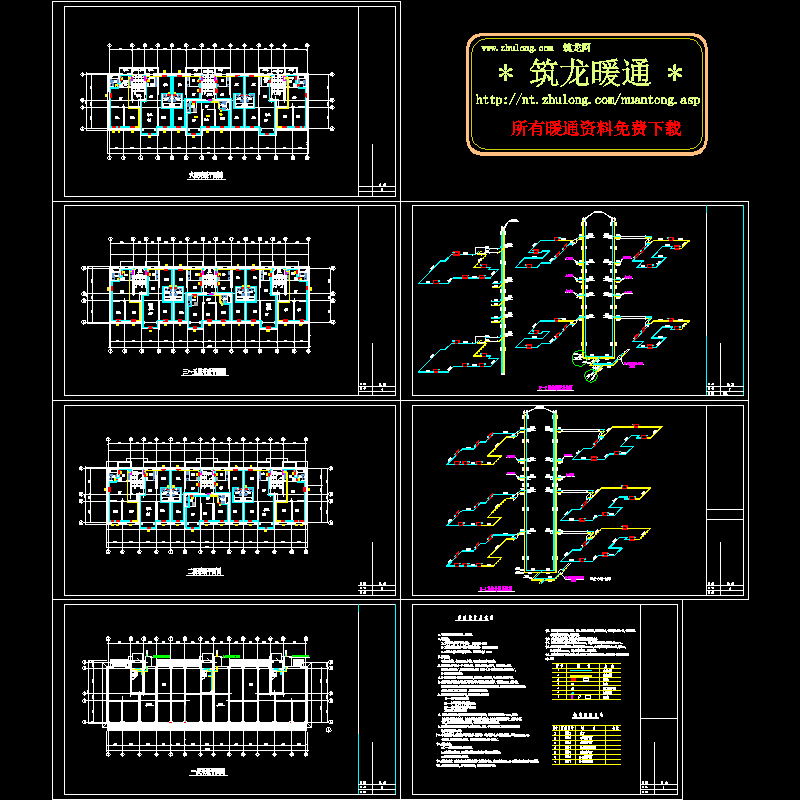

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.33 MB
- 收藏次数：0
-
文件名称：
附件-995795770579808575.rar
