4层小型办公楼建筑施工CAD图纸(带效果图纸)

  • 工程设计年代:近代-03
  • 图纸设计深度:施工图
  • 建筑设计面积:1980平方米平方米
  • 建筑高度:12.45米米
  • 建筑层数:4层
  • 设计效果图:有

附件详情

这份参考资料为海南某三层小型办公楼 建筑施工 图(带效果图)
总建筑设计面积:1980平方米,建筑设计结构形式:框架结构,层数:4层,建筑高度: 12.45米
这份参考资料包括资料目录、设计说明、节能说明、工程作法、门窗表、门窗详图、各层建筑平面图、立面、剖面图、 楼梯详图 、墙身大样、檐口作法等,共16张图纸
设计功能包括:展厅、开敞办公、会议、接待、贵宾、经理、多功能室,屋顶花园等

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

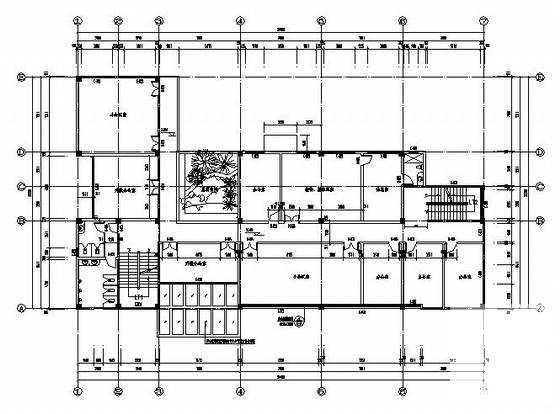

  • 4层小型办公楼建筑施工CAD图纸(带效果图纸) - 1
    第 1 张图
  • 4层小型办公楼建筑施工CAD图纸(带效果图纸) - 2
    第 2 张图

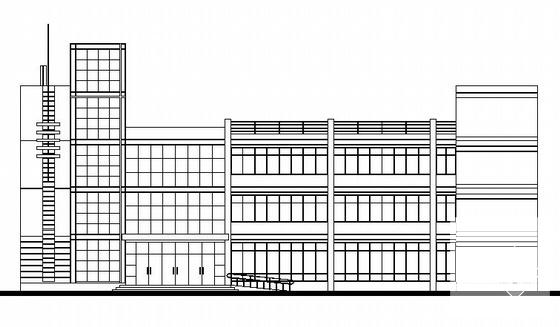

  • 4层小型办公楼建筑施工CAD图纸(带效果图纸) - 3
    第 3 张图

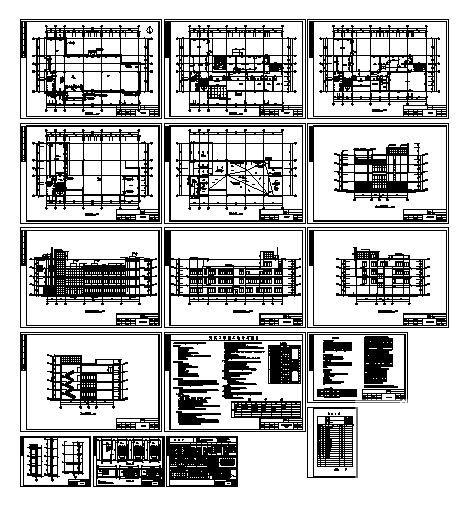

  • 4层小型办公楼建筑施工CAD图纸(带效果图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
