星级酒店基坑围护工程施工图纸

  • 建筑类别:酒店
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:9张
  • 设计年代:近代

附件详情

杭州某星级酒店基坑围护工程图纸
该资料为:杭州某星级酒店基坑围护工程图纸
该项目设计开挖深度6.05米,局部7.15~10.05米。综合考虑工程地质条件、基坑实际开挖深度和周围环境,确定采用一排钻孔灌注桩结合一到两道斜锚桩作联合支护结构。并以一排水泥搅拌桩作为止水帷幕。局部10.05米深坑增设一道混凝土内支撑。
该资料包含:

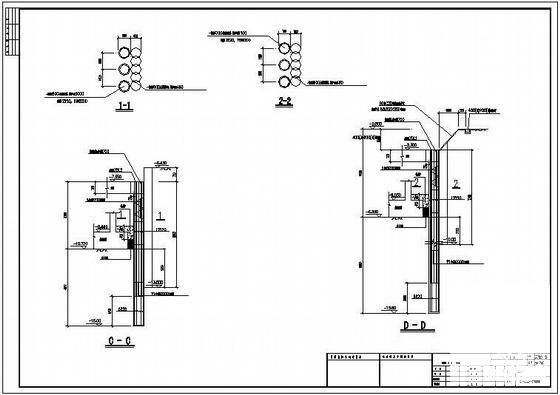

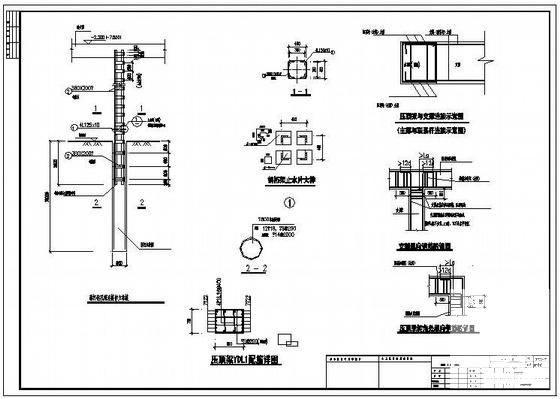

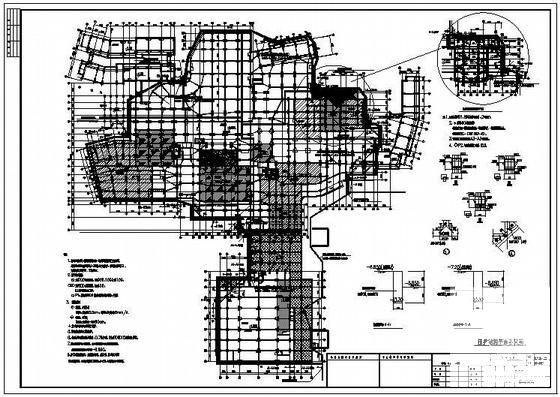

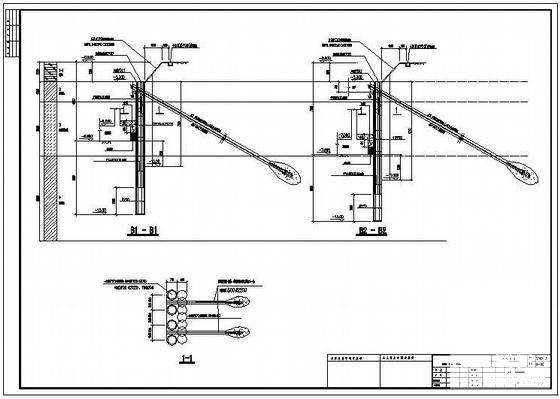

设计总说明、围护结构 平面布置图 、剖面详图、立柱桩及 节点详图 、斜锚桩 节点详图 共9张图纸。
