38800平米20层商住楼数码多联中央空调系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:38800.3平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计施工说明
  • 暖通平面图
  • 空调冷媒配管平面图
  • 空调风管布置采暖平面图
  • 新风机房暖通大样图
  • 管井采暖管道布置大样图
  • 采暖系统图
  • 采暖立管系统图
  • 正压送风系统原理图
  • ......

附件详情

一、项目概要:
建筑层数为地下两层、地上二十层。建筑总面积:38800.3m2。地下一层为商场、库房和设备用房。一至三层为商场。四至九层为办公。十至二十层为两个一梯四户的塔式住宅......
二、空调系统:
1.空调区域制冷机均采用变冷剂量数码多联中央空调系统。用于夏季制冷,冬季供热。
2.商场和办公区域采用风机盘管加独立新风系统。
3.商场和办公区域新风均为独立新风系统,采用新风换气机对室内外双向换气......
三、通风系统:
1.中水处理站及无外窗库房,商场和办公公共卫生间、住宅无外窗卫生间均设置通风系统。
2.中水处理站等机械排烟兼排风,火灾时高速排烟,平时低速排风。
3.四层一九层办公区走廊做机械排烟系统.......

图纸共25张。

空调风管平面图

空调风管布置、采暖及防、排烟平面图

户型采暖系统图

管井采暖管道布置大样图

新风机房一暖通大样图

空调冷媒配管平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

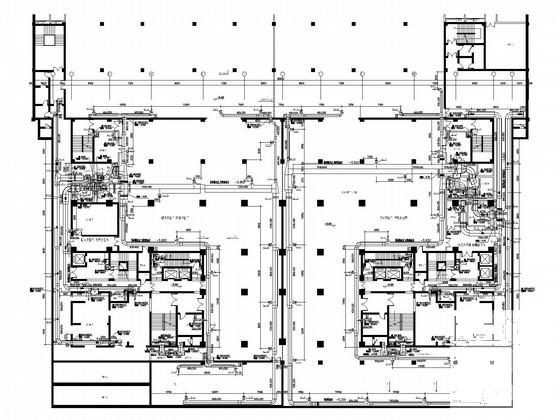

  • 中央空调系统图 - 1
    中央空调系统图 - 1

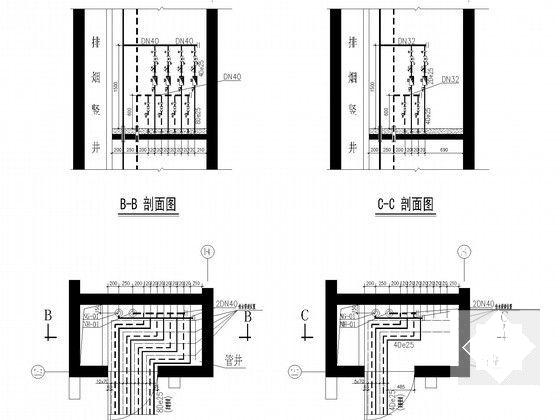

  • 中央空调系统图 - 2
    中央空调系统图 - 2

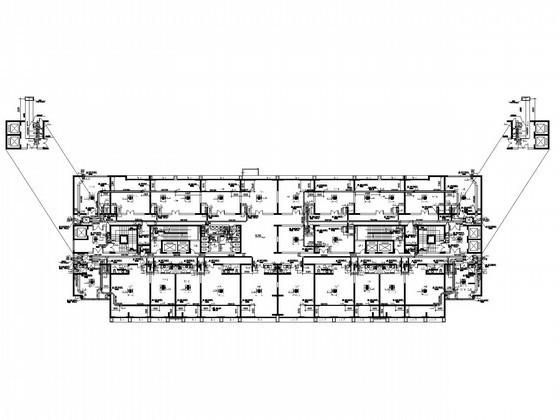

  • 中央空调系统图 - 3
    中央空调系统图 - 3
  • 中央空调系统图 - 4
    中央空调系统图 - 4
  • 中央空调系统图 - 5
    中央空调系统图 - 5
  • 中央空调系统图 - 6
    中央空调系统图 - 6
  • 中央空调系统图 - 7
    中央空调系统图 - 7
以上是部分截图,请下载附件后查看完整高清内容
