经典大方的6层住宅楼建筑CAD施工图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:3650平方米
  • 建筑高度:17.200米
  • 建筑层数:6
  • 设计效果图:无
  • 有无人防:无

附件详情

该资料为某六层住宅楼 建筑施工
该工程为砖混结构,总长度为50.840米,宽度为14.140米,屋顶檐口标高,为17.200米,属于民用建筑,耐火等级为二级,工程总建筑面积为3650平方米。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等,共8张图纸
设计功能包括:卧室、客厅等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

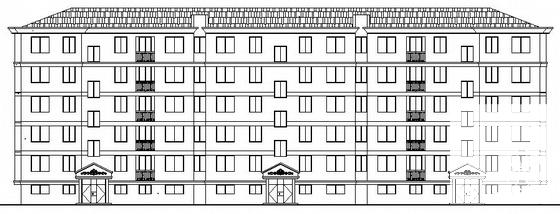

  • 经典大方的6层住宅楼建筑CAD施工图纸 - 1
    第 1 张图

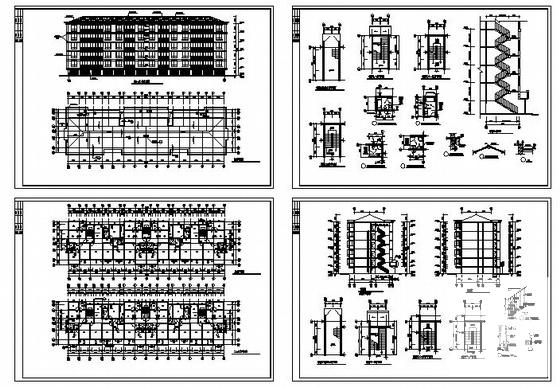

  • 经典大方的6层住宅楼建筑CAD施工图纸 - 2
    第 2 张图

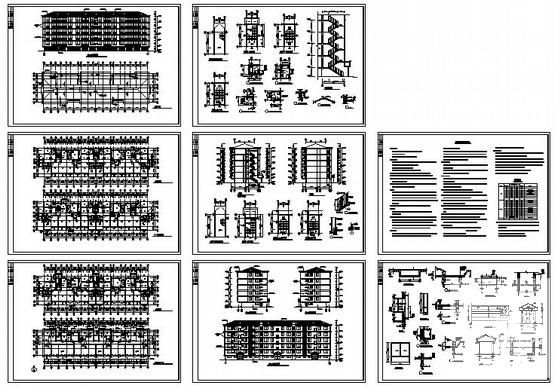

  • 经典大方的6层住宅楼建筑CAD施工图纸 - 3
    第 3 张图

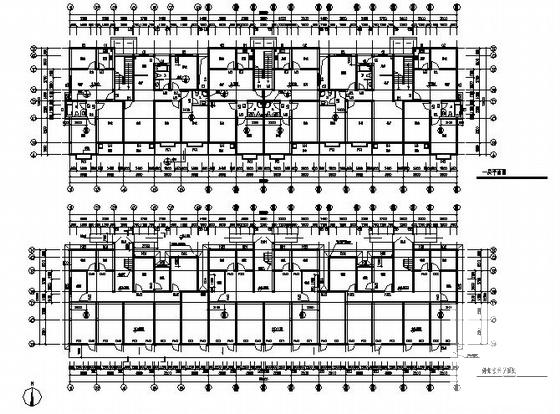

  • 经典大方的6层住宅楼建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
