12层住宅楼建筑设计CAD图纸

  • 住宅类型(型体):塔式(一梯4户以下)
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度 :方案(初设图)
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:17张
  • 建筑高度:43.9m
  • 地上层数:12层
  • 设计效果图:无

附件详情

该资料为某十二层住宅楼(9号楼)建筑方案图
工程一层建筑设计面积:1285m2,二层建筑设计面积:1401m2,三层建筑设计面积:1314m2,四层建筑设计面积:486m2,车库层建筑设计面积:451m2,五~十一层建筑设计面积:468m2,十二层建筑设计面积:468m2,跃层建筑设计面积:298m2,建筑设计结构形式为:钢筋混凝土短肢剪力墙结构、层数为: 12层、高度为: 43.9米
这份参考资料包括各层建筑平面、立面、剖面图等,共17张图纸
设计功能包括:卧室、客厅、书房等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

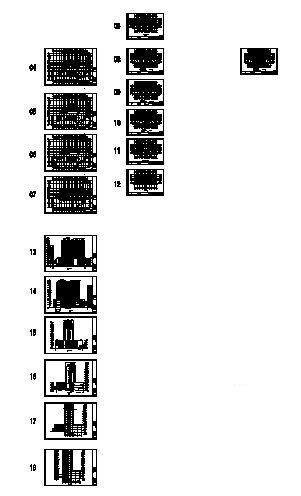

  • 12层住宅楼建筑设计CAD图纸 - 1
    第 1 张图

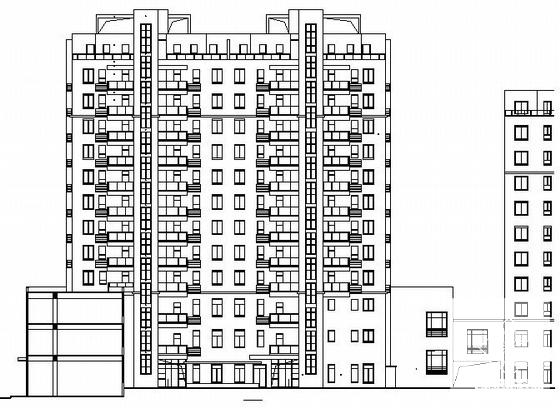

  • 12层住宅楼建筑设计CAD图纸 - 2
    第 2 张图

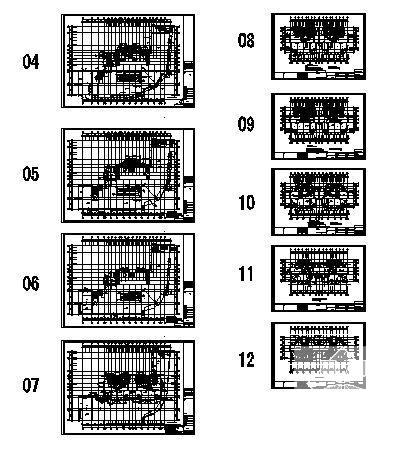

  • 12层住宅楼建筑设计CAD图纸 - 3
    第 3 张图

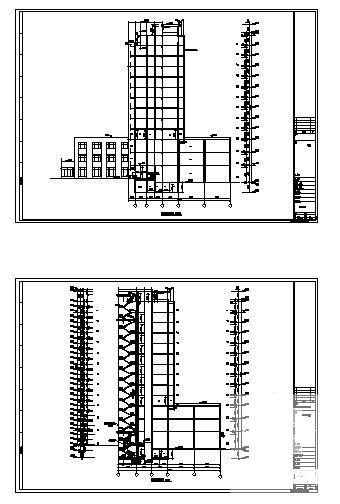

  • 12层住宅楼建筑设计CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
