国内44647平米15层学生公寓电气施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:44647平方米
  • 建筑地上层数:15层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:71张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 节点大样:变压器,其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线广播:服务性,火灾应急
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:视频监控系统,综合布线系统,有线电视和卫星接收系统,智能化集成

附件详情

  • 1、电气设计说明
  • 2、高压系统图
  • 3、低压一次系统图
  • 4、竖向干线系统图
  • 5、配电箱系统图
  • 6、电视系统图
  • 7、一卡通系统图
  • 8、监视系统示意图
  • 9、综合布线系统图
  • 10、电气消防设计说明
  • 11、火灾报警与消防联动系统图
  • 12、插座动力平面图
  • 13、 照明平面图
  • 14、 弱电平面图
  • 15、消防平面图
  • 16、防雷接地平面图

附件详情

该项目为大学生公寓楼工程,建筑面积44647平方米,建筑高度为53.3米,一类高层建筑;框架剪力墙结构。地下两层,地上十五层。其中地下二层及地下一层的人防地下室的抗力等级为6级,战时用途为物资库。地下二层为汽车库、设备机房及库房。地下一层为自行车库。首层为后勤办公、设备机房、学生公寓值班室、消防控制室及大开间学生配套服务用房。二层为学生活动中心、办公室、多功能厅及设备机房。三层至十五层为学生公寓,共482间。屋顶为设备机房。
设计包括:配电、防雷接地、有线电视系统、综合布线系统、监控系统、一卡通系统、火灾报警系统等。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

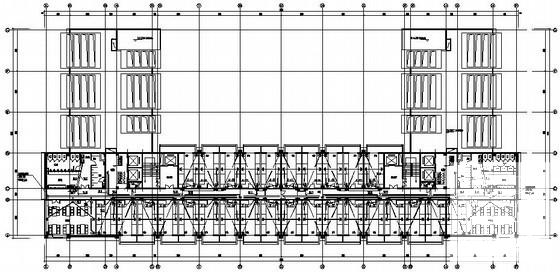

  • 学生公寓电气 - 1
    学生公寓电气 - 1

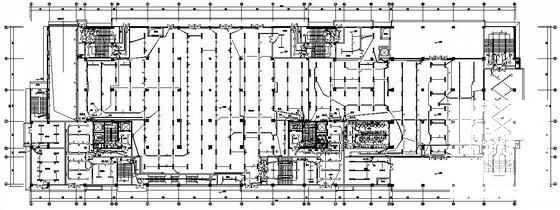

  • 学生公寓电气 - 2
    学生公寓电气 - 2

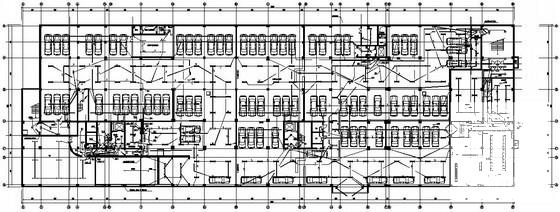

  • 学生公寓电气 - 3
    学生公寓电气 - 3

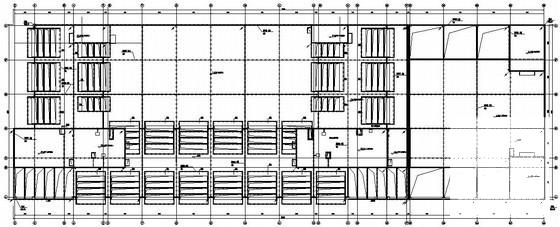

  • 学生公寓电气 - 4
    学生公寓电气 - 4
以上是部分截图,请下载附件后查看完整高清内容
