3层仿古别墅建筑CAD施工图纸(2套)

  • 别墅设计类别: 双拼别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑设计面积:520.8平方米
  • 建筑高度:13.70m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该资料为某仿古别墅 建筑施工 图(2套)
工程建筑面积约为:520.8平方米、建筑设计结构形式为:框架结构、层数为: 3层、高度为: 13.70米、屋顶形式:仿古式坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共14张图纸
设计功能包括:厨房、客厅、餐厅、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

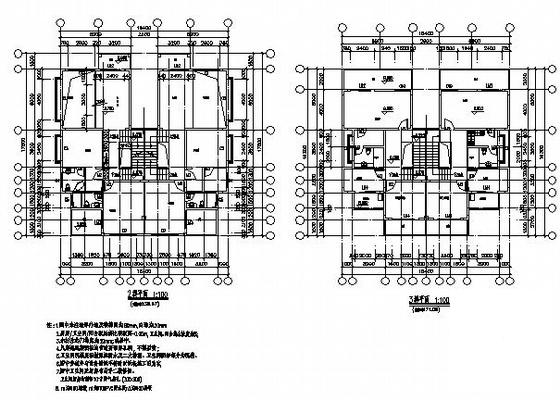

  • 3层仿古别墅建筑CAD施工图纸(2套) - 1
    第 1 张图

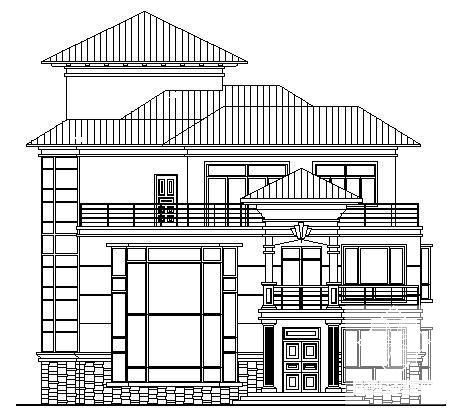

  • 3层仿古别墅建筑CAD施工图纸(2套) - 2
    第 2 张图

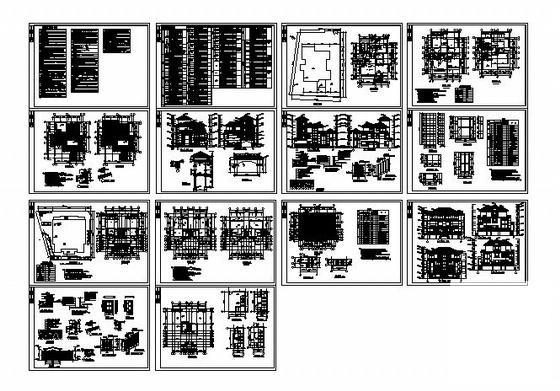

  • 3层仿古别墅建筑CAD施工图纸(2套) - 3
    第 3 张图

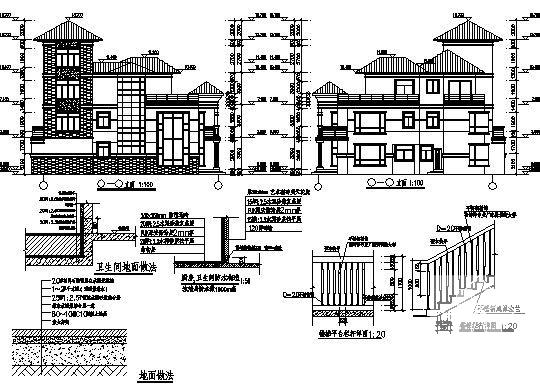

  • 3层仿古别墅建筑CAD施工图纸(2套) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
