仿古元素的框架结构4层商住楼建筑施工CAD图纸

  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:贵州
  • 图纸设计风格:中式风格
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:39张
  • 建筑设计面积:32331.07平方米
  • 占地面积:8529.09平方米
  • 建筑高度:28.604m
  • 地上层数:4层
  • 地下层数:3层
  • 设计效果图:无

附件详情

该资料为某仿古元素的四层商住楼 建筑施工
工程总占地面积:8529.09m2,总建筑设计面积:32331.07m2,建筑基底面积:5807m2建筑建筑设计结构形式为:框架结构、层数为: 地上4层地下三层、高度为: 28.604米、屋顶形式:仿古坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共39张图纸
设计功能包括:地下停车场、商业区、客厅、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

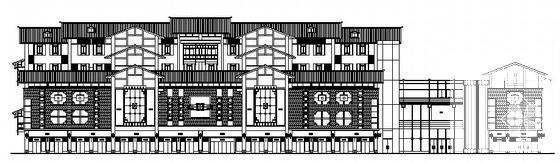

  • 仿古元素的框架结构4层商住楼建筑施工CAD图纸 - 1
    第 1 张图

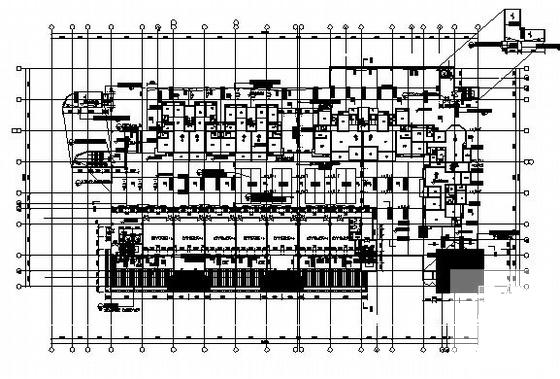

  • 仿古元素的框架结构4层商住楼建筑施工CAD图纸 - 2
    第 2 张图

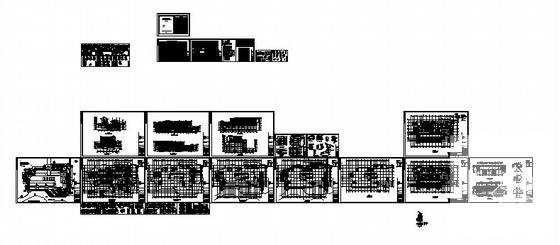

  • 仿古元素的框架结构4层商住楼建筑施工CAD图纸 - 3
    第 3 张图

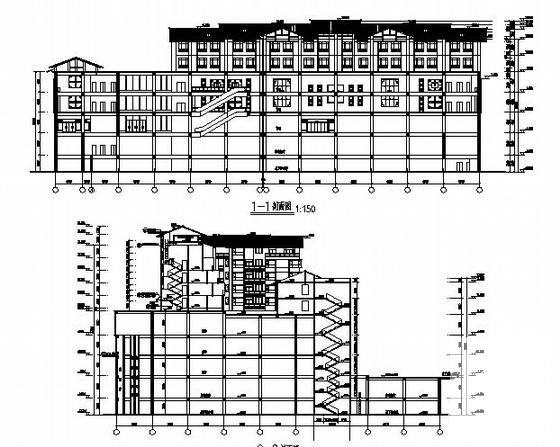

  • 仿古元素的框架结构4层商住楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
