6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计)

  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:多层建筑
  • 外立面材料:墙砖
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:35张
  • 建筑设计面积:3742平方米
  • 地上层数:6层
  • 设计效果图:无

附件详情

六层框架斜屋面带阁楼住宅 建筑(含节能设计),结构设计图
关键词:斜屋面带跃层阁楼 威卢克斯窗 节能设计 柱下独立基础 三级框架
Auto CAD:2000格式,天正建筑3.5绘图 设计新手的较好实例
最好用Auto CAD 2008打开,字体选用:gbcbig.shx

项目概要:
该项目为威海xxxx小区内23、25号楼住宅,建筑设计面积:3742.12平方米(加保温层)
基本风压:W =0.55KN/m, 基本雪压:S =0.4KN/m
地面粗糙度类别:B类
场地地震基本烈度:7度, 设计基本地震加速度值:0.10g
设计地震分组:一组, 建筑场地类别:II类, 建筑场地特征周期:0.35S
标准冻结深度:0.50m

建筑结构的安全等级:二级
建筑抗震重要性类别:丙类
地基基础设计等级:丙级
建筑抗震等级:柱、梁均为三级

建筑图 A2+1/4:8张,A2:10张;结构图 A2+1/4:11张,A2:6张。




以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

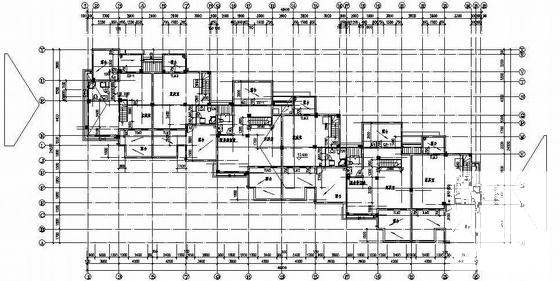

  • 6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计) - 1
    第 1 张图

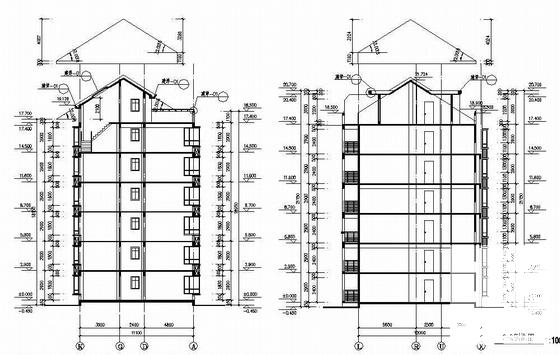

  • 6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计) - 2
    第 2 张图

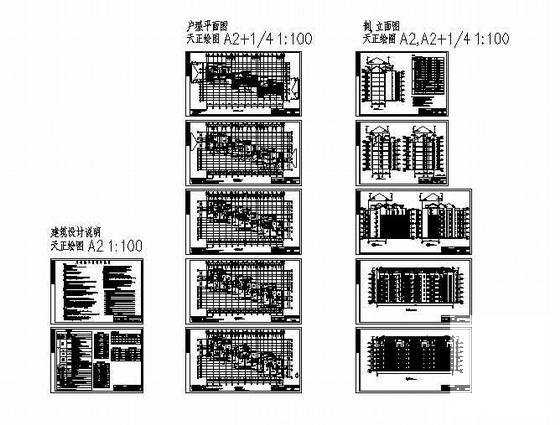

  • 6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计) - 3
    第 3 张图

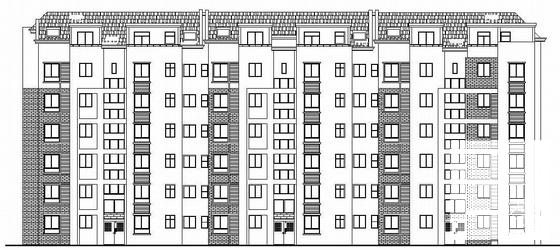

  • 6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
