联合大学城职工18层住宅楼建筑施工CAD图纸

资料简介
赚取积分

建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：11张
建筑设计面积：27399.47 平方米
占地面积：1343.61 平方米
建筑高度：63.7m
地上层数：18层
设计效果图：无

附件详情

该项目为某联合大学城职工局部十九层住宅楼建筑施工图，
建筑面积：27399.47 m , 建筑基底面积为：1343.61 m
建筑层数：地上：十八层,局部十九层地下：一层
建筑层高：地上：2.9M 地下：2.7M
建筑总高度：63.7M（顶点高度）
结构类型：钢筋混凝土框架剪力墙结构
耐火等级：二级，地下室一级
建筑分类：二类高层
项目等级：二级
抗震设防类别：丙类（按7度设防）
屋面防水等级：Ⅱ级
地下工程防水等级：二级
建筑设计使用年限：50年
图纸内容包括户型布置大样图、户型和面积、楼梯详图、平面图、立面图、剖面图、墙身大样图、设计说明及做法表、总平面图、总图等等，共11个cad

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

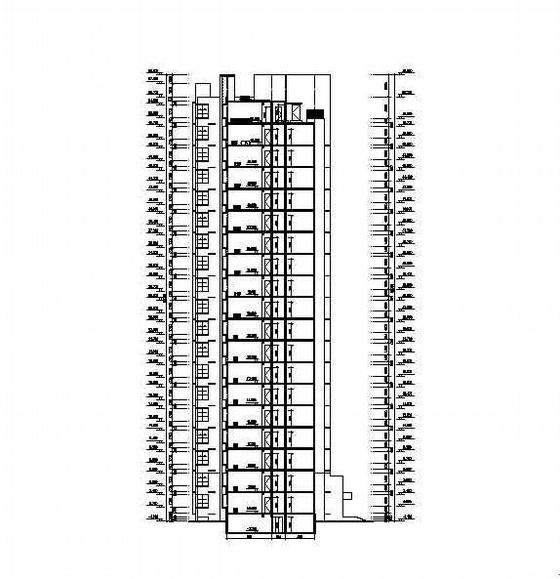

第 1 张图

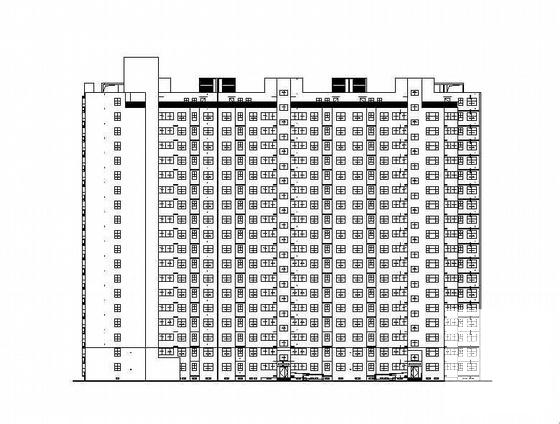

第 2 张图

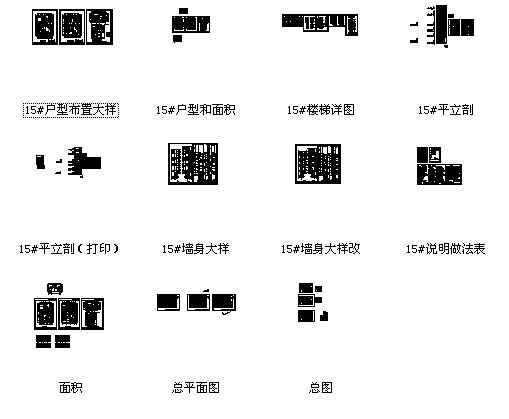

第 3 张图

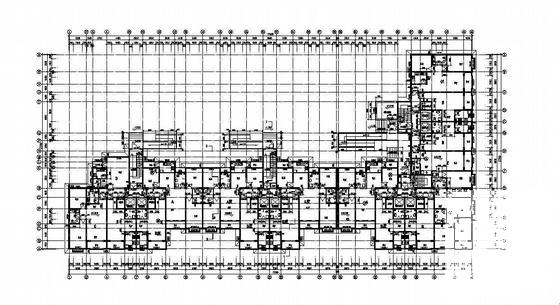

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
