该项目位于朝阳区高碑店乡，业主要求旧房翻改扩建，采用北京传统四合院的形式。业主不能提供当地的高程、坐标及相关的管线、电路等基础数据。在改扩建时业主应在现场确定相关的参照物，作为放线、定位的施工依据。
改扩建的项目由四合院、展厅、大门、围墙等子项组成。

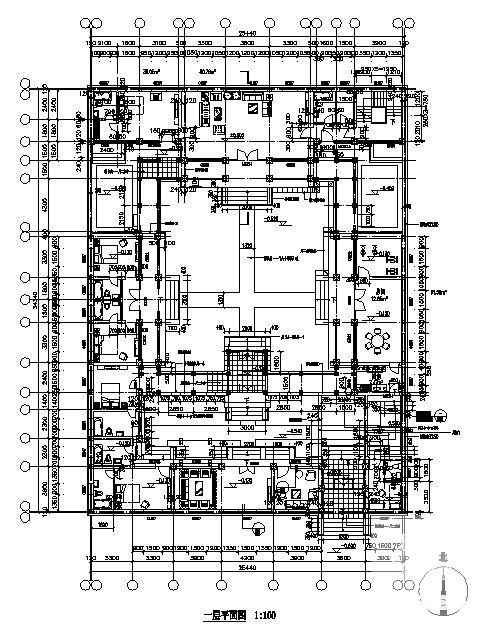

四合院分为大套，小套两种形式，四合院大套占地888.01m2，四合院小套占地17.37m2，展厅占地19.76m2四合院大套3套，大套一套建筑面积835.28m2，四合院大套建筑面积为2505.84m2，小套一套建筑面积384.96m2，四合院小套建筑面积为1154.88m2，展厅建筑面积85.95m2。建筑面积总计3846.67m2。

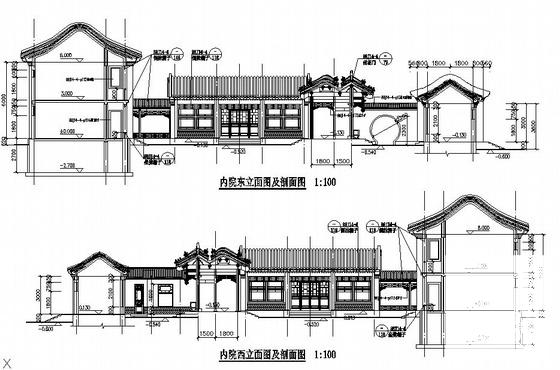

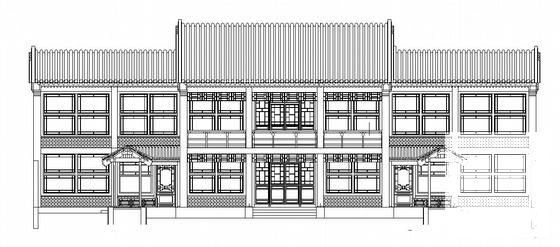

四合院大小套北房（即正房）均为二层，其中大套四合院北房有地下室。其余大小套四合院的东、西房、倒坐均为一层建筑物。大小套四合院建筑均为小式民居，展厅为小式庑殿式建筑。大院的大门为小式庑殿式建筑。
四合院大套的北房（即正房）地下室层高70米，一层3.00米。大小四合院的东西连接（卫生间，厨房）体柱高2.70m
北房（正房）为七檩小式举架，两侧耳房为五檩小式举架，东西厢房为七檩小式举架，倒座为五檩小式举架。
大套四合院的垂花门为一殿一卷式，游廊为卷棚式屋顶。

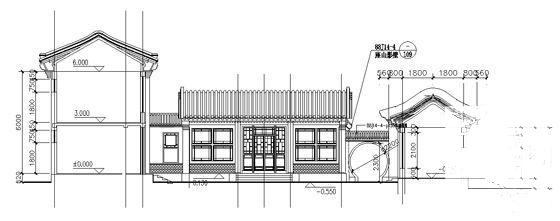

大套四合院出入口为广亮大门，小套四合院出入口为如意大门，大小套均采用座山影壁，大小套四合院一进院入口有圆月门

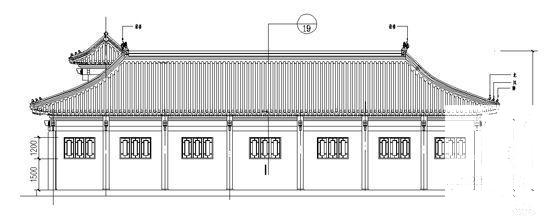

展厅为小式庑殿七檩小式举架。
