13层商住楼建筑施工CAD图纸
- 住宅类型（型体）：板式
- 商业：有
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 图纸设计风格：欧陆风格
- 图纸设计流派：artdeco
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：17张
- 建筑设计面积：12304.39平方米
- 占地面积：1179.03平方米
- 建筑高度：45.45m
- 地上层数：13层
- 地下室建筑设计面积：700.3平方米
- 设计效果图：无
附件详情
某十三层商住楼
建筑施工
图——17张CAD
使用功能：住宅、商业、库房
住宅户型：三室两厅两卫，120平方米
该资料包含：建筑设计说明、一~九层平面图、十层平面图、十一层平面图、屋顶平面图、商场一~三层平面图、立面图、剖面图、门窗统计表、建筑用料说明表

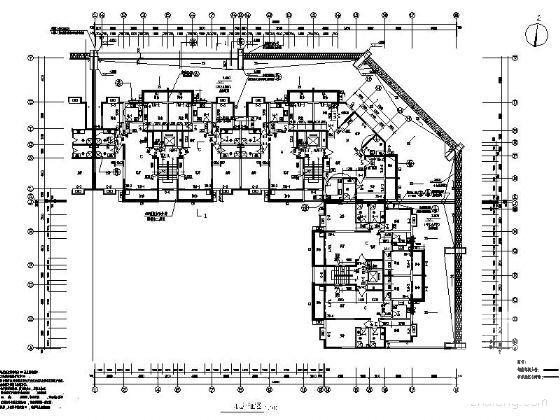

住宅标准层平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

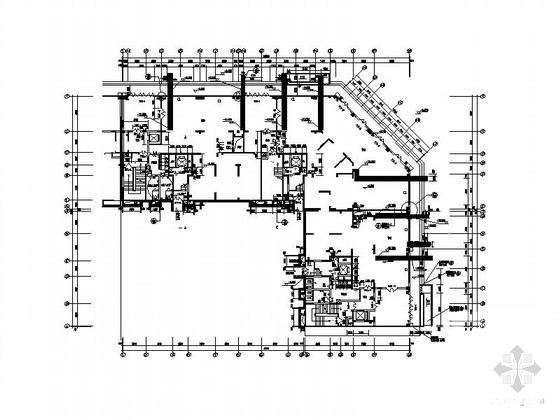

第 1 张图 -

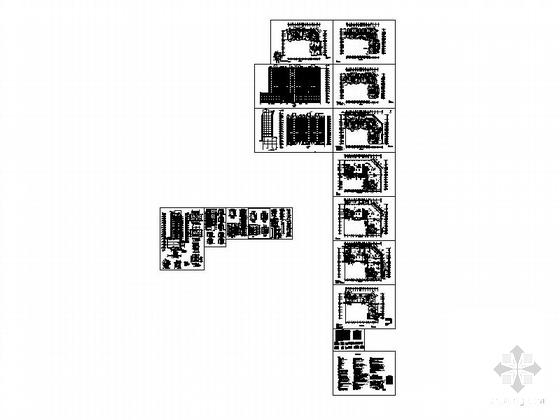

第 2 张图 -

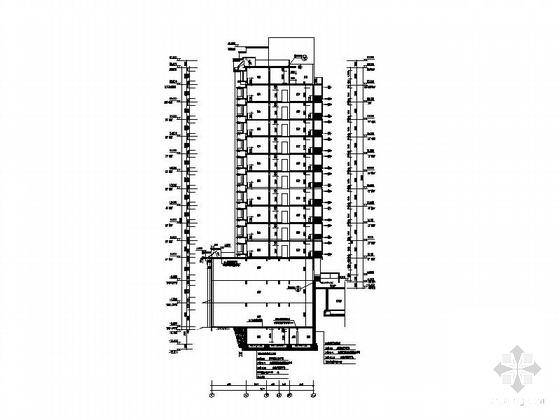

第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
