精美3层小型别墅建筑CAD施工图纸

  • 建筑类型: 独栋别墅
  • 建筑高度:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:322.5平方米
  • 地上层数:3层
  • 效果图:无

附件详情

工程为G型别墅,层数三层,建筑面积322.5平方米
建筑层数:2
该资料包含工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

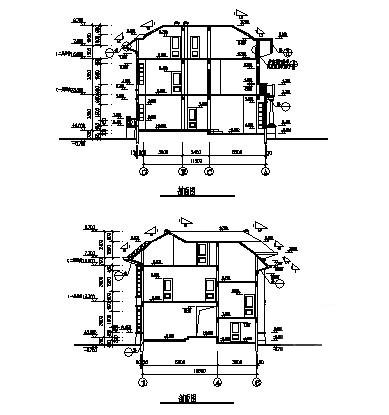

剖面

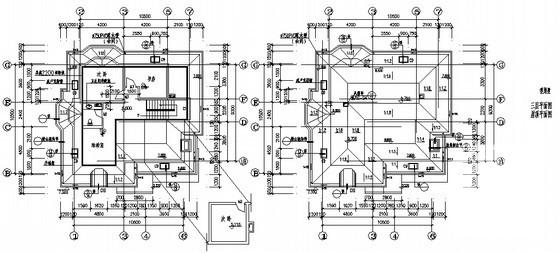

平面

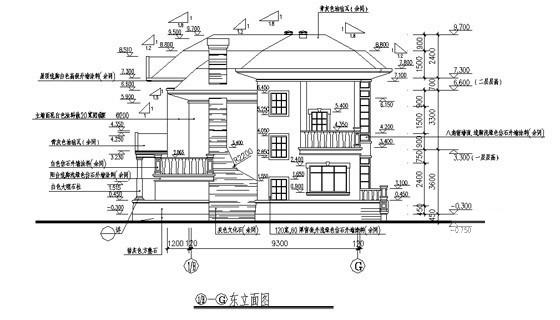

东立面图

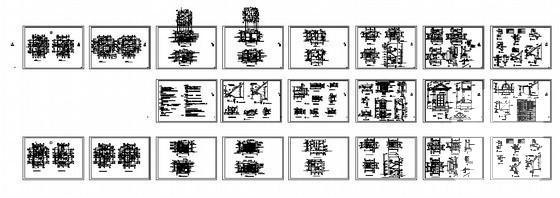

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 精美3层小型别墅建筑CAD施工图纸 - 1
    第 1 张图
  • 精美3层小型别墅建筑CAD施工图纸 - 2
    第 2 张图
  • 精美3层小型别墅建筑CAD施工图纸 - 3
    第 3 张图
  • 精美3层小型别墅建筑CAD施工图纸 - 4
    第 4 张图
  • 精美3层小型别墅建筑CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
