5.0x11.8米3层六联排北美别墅建筑施工CAD图纸

  • 别墅类别: 联排别墅
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:北美风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 建筑高度:10.3m
  • 地上层数:3层
  • 效果图:无

附件详情

单栋开间x进深:5.0x11.8米

资料包含:设计说明、各层平面图、立面图、剖面图、 楼梯详图 节点详图


图5

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

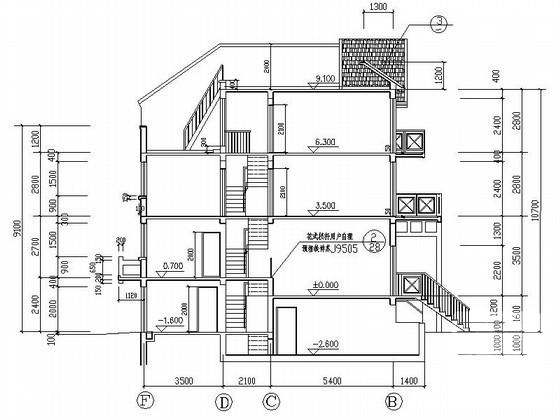

  • 5.0x11.8米3层六联排北美别墅建筑施工CAD图纸 - 1
    第 1 张图

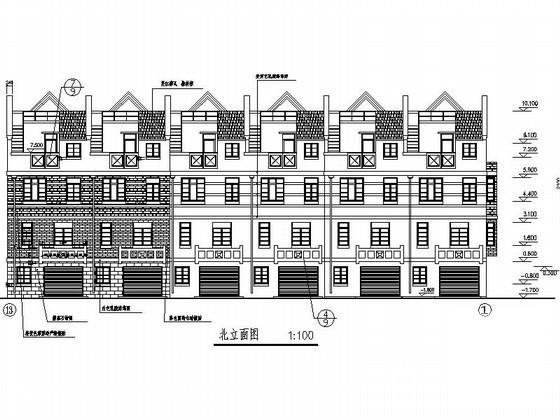

  • 5.0x11.8米3层六联排北美别墅建筑施工CAD图纸 - 2
    第 2 张图

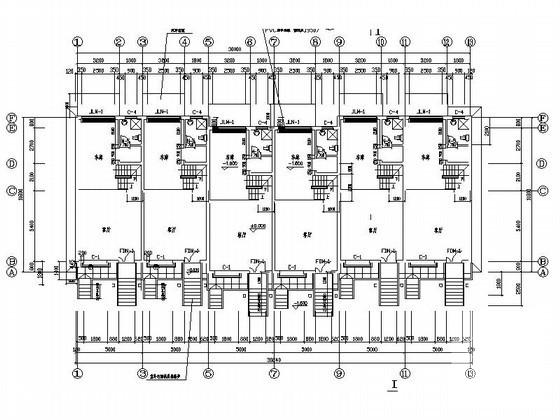

  • 5.0x11.8米3层六联排北美别墅建筑施工CAD图纸 - 3
    第 3 张图

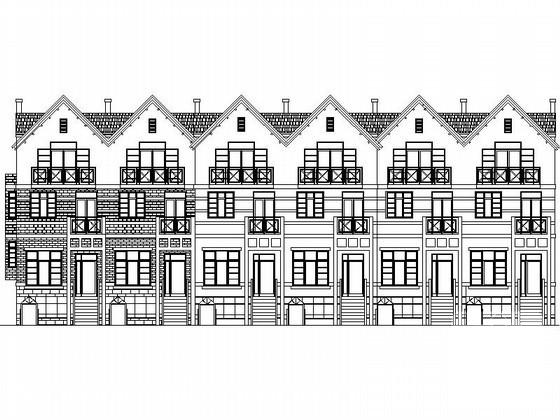

  • 5.0x11.8米3层六联排北美别墅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
