7层宜居经济适用房小区建筑施工CAD图纸

  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:河南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:3561.32平方米
  • 用地面积:610.34平方米
  • 建筑高度:22.60m
  • 地上层数:7层
  • 效果图:无

附件详情

7层中 高层住宅 ;结构型式:混合结构;抗震设防烈度为6度;建筑工程等级三级;耐火等级为二级; 屋面防水等级二级;建筑物设计使用年限为50年。工程总建筑面积为3561.32平方米,基底面积为610.34平方米。 住宅部分面积为2783.58平方米,其中阳台面积为77.76平方米; 商业网点部分面积:777.74平方米。工程建筑高度为22.60m。工程C套型为四类住宅。

平面

总图

北立面图

总图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

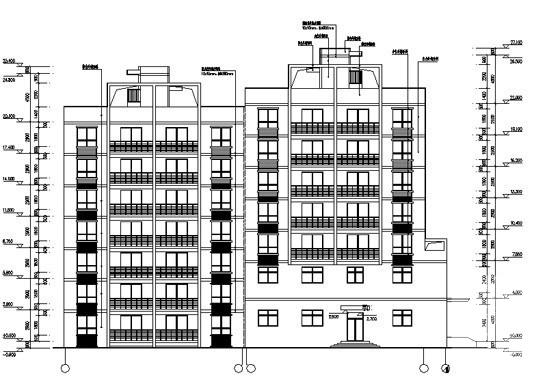

  • 7层宜居经济适用房小区建筑施工CAD图纸 - 1
    第 1 张图

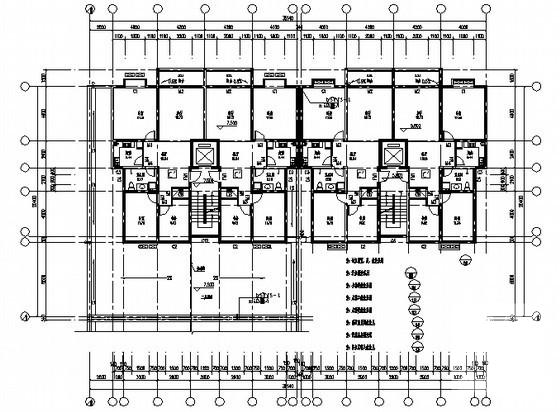

  • 7层宜居经济适用房小区建筑施工CAD图纸 - 2
    第 2 张图

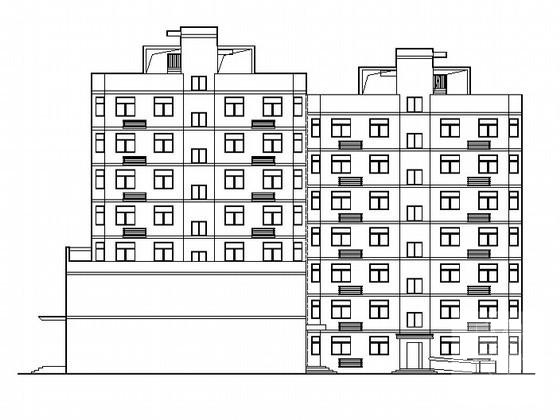

  • 7层宜居经济适用房小区建筑施工CAD图纸 - 3
    第 3 张图

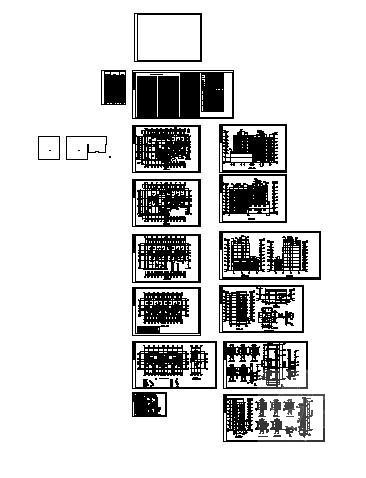

  • 7层宜居经济适用房小区建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
