14502平米18层商住楼强弱电施工大样图

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：14501.94平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
负荷等级：三级
防雷等级：第三类
项目所在地：河北
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：综合布线系统,有线电视和卫星接收系统,其它

附件详情

1、电气设计说明
2、访客对讲系统图
3、电话宽带网系统图
4、有线电视系统图
5、消防报警系统图
6、配电系统图
7、配电干线系统图
8、地下室干线平面图
9、地下室照明平面图
10、地下室弱电引入平面图
11、地下室消防报警平面图
12、机房层电气平面图
13、屋顶防雷平面图
14、访客对讲大样图

附件详情

该附件是综合商住小区全套电气施工图纸，总共16张。
1#底商住宅楼，3个单元，地下一层，层高为2.7米，主要功能为储藏室，一层为商业，一层层高为3.6米，二至18层均为住宅，层高均为2.9米，建筑设计结构形式为剪力墙结构，现浇混凝土楼板，建筑物主体高度53.05米，建筑总面积14501.94m，建筑物等级为二级.
设计内容：供配电系统、照明系统、建筑物防雷、接地系统及安全措施、综合布线系统、有线电视系统、楼宇访客对讲系统、火灾报警系统等。

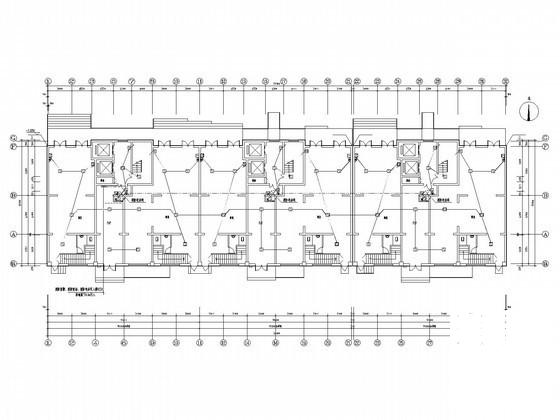

消防报警平面图

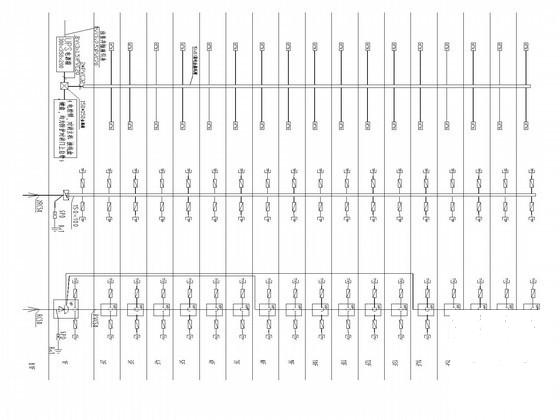

弱电系统图

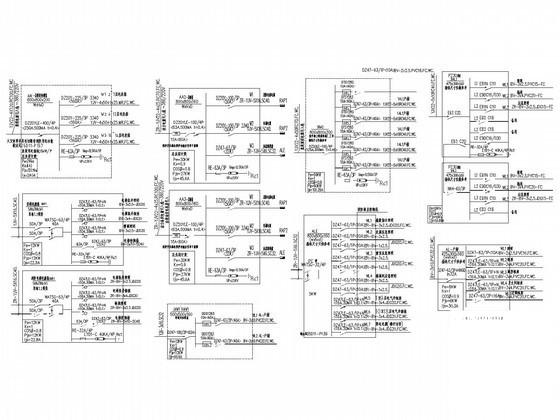

配电系统图

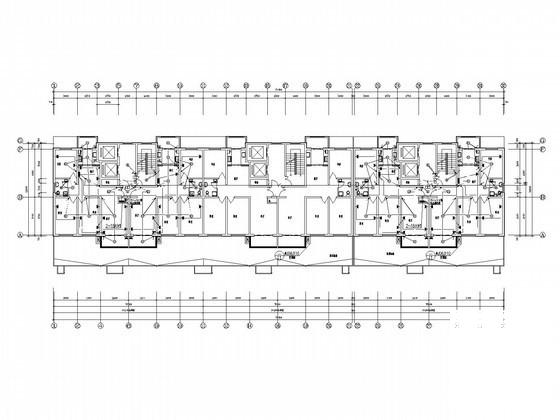

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
