3孔直径10m波纹钢管涵施工图纸示例cad
技术要点：1、本涵为3孔直径10m波纹钢管涵，地基承载力不小于200KPa，否则需要抛石加固处理并设置预拱度。2、波纹钢管型号为YTHGJQX-1000,直径1000cm，壁厚8mm,波高140mm,波距380mm, 波纹钢管管材为Q345B热轧钢板加工成型,表面为热浸镀锌,镀锌量不小于600g/m2 ,平均厚度不小于84μm。3、波纹管采用4块波纹板搭接而成,波纹板用高强螺栓紧固,板片之间密封胶
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

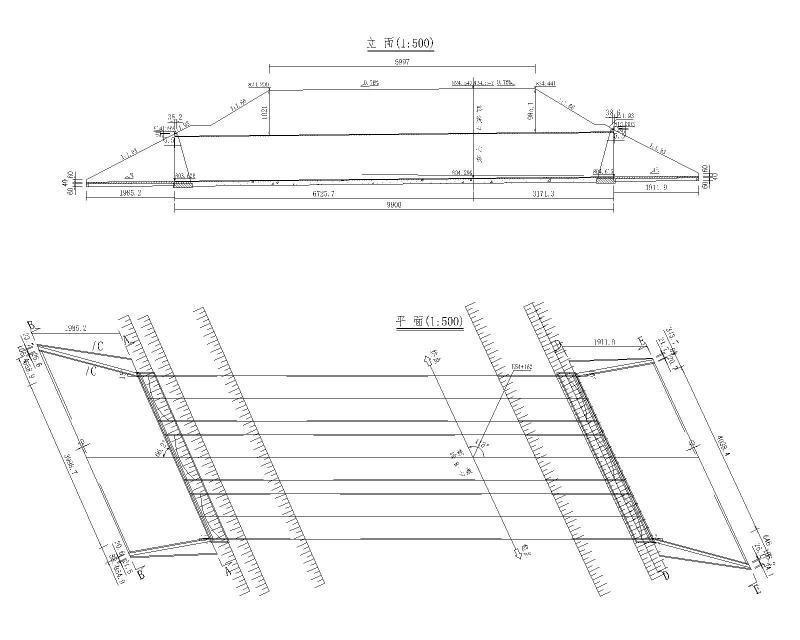

第 1 张图 -

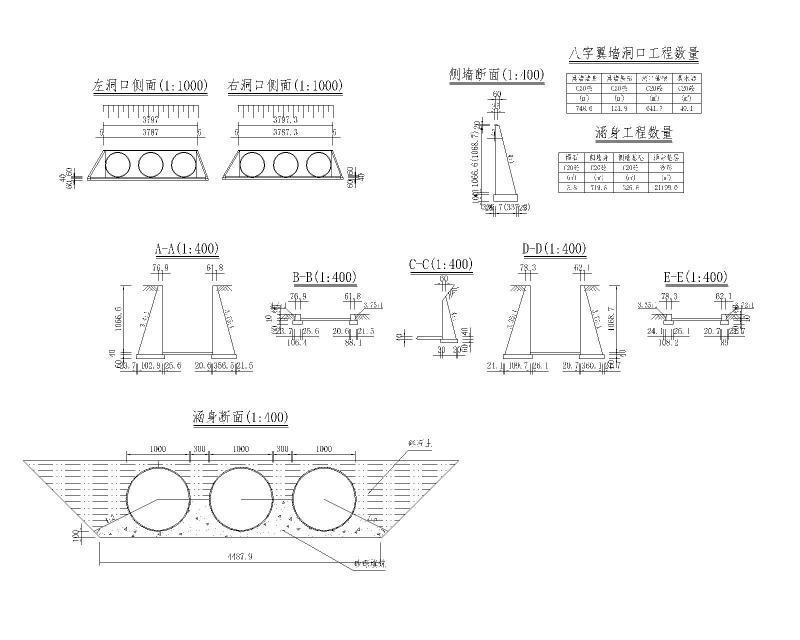

第 2 张图 -

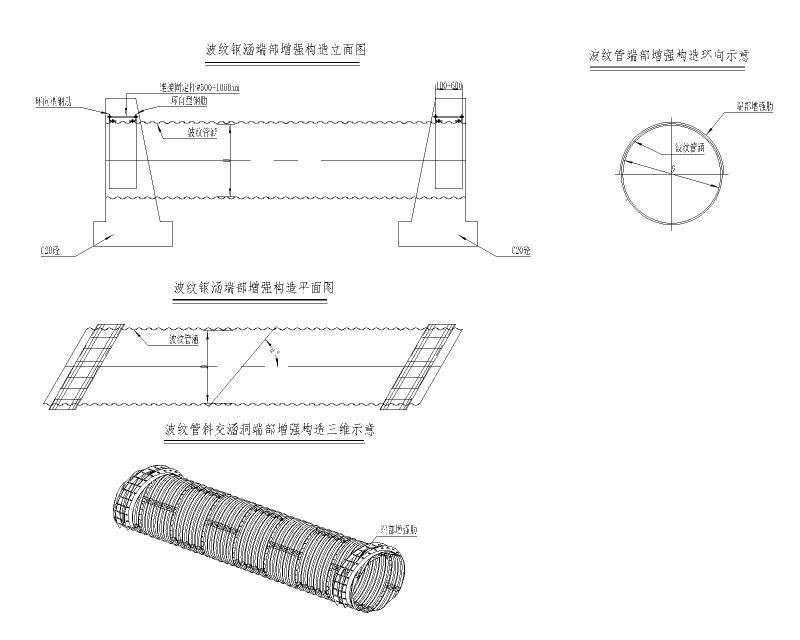

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-06-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.66 MB
- 收藏次数：0
-
文件名称：
附件-996578799758597797.dwg
