5层高级住宅电气施工图纸平面图
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：2245.38平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
节点大样：防雷接地
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：江苏
-
强电设计：电气照明,建筑物防雷
-
弱电设计：有线电视和卫星接收系统
设计总说明：1、项目概要：该项目为
江苏省高级住宅
电气施工图
；本建筑属于三类建筑，地上五层均为住宅；建筑面积为2245.38平方米。
设计范围：1.照明系统 2.宽带网系统 3.有线电视系统 4.防雷接地系统5.防盗对讲门控系统 6.太阳能预埋管。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

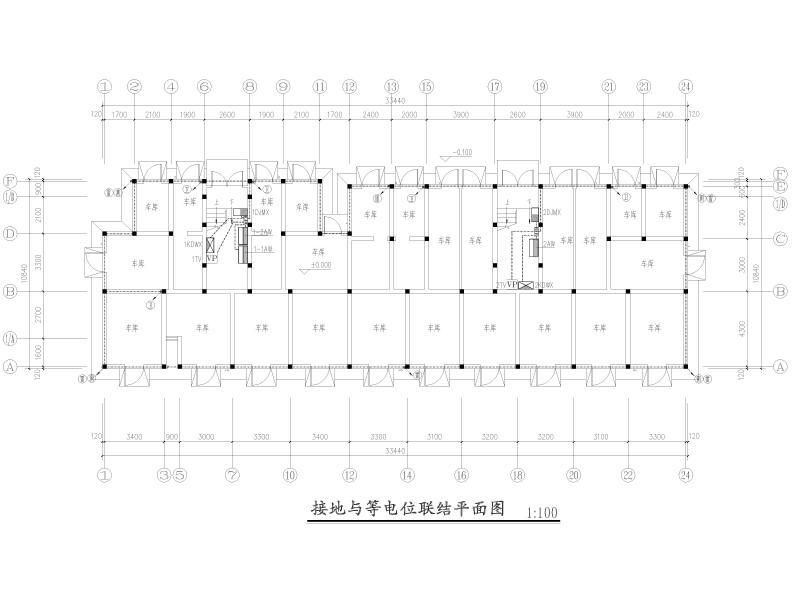

接地与等电位联结平面图 -

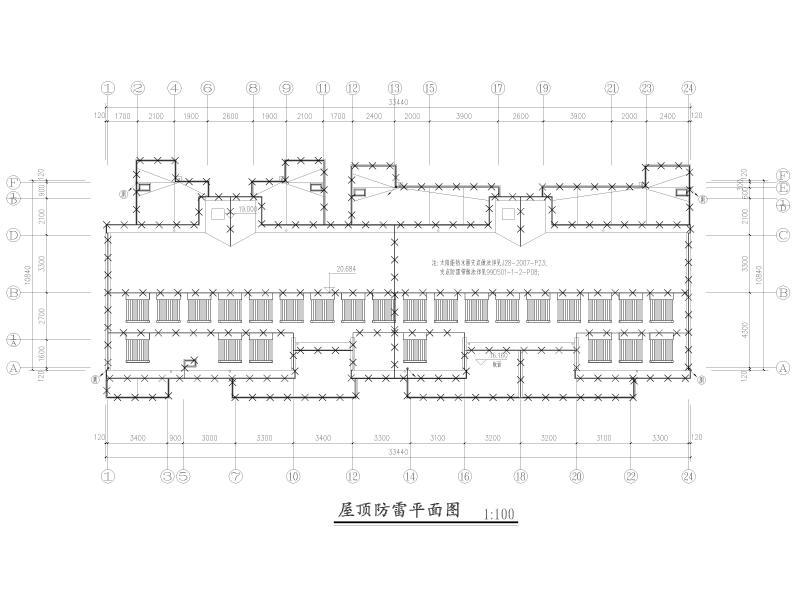

屋顶防雷平面图 -

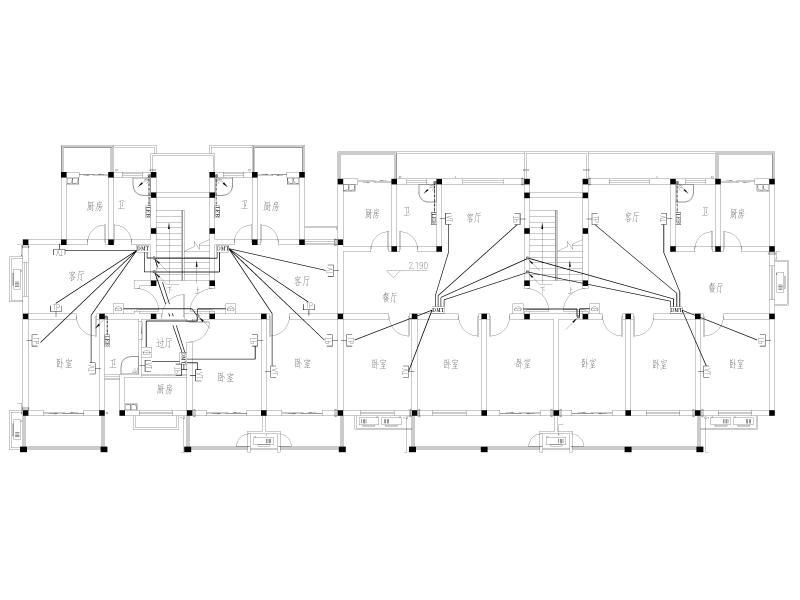

一层弱电平面图 -

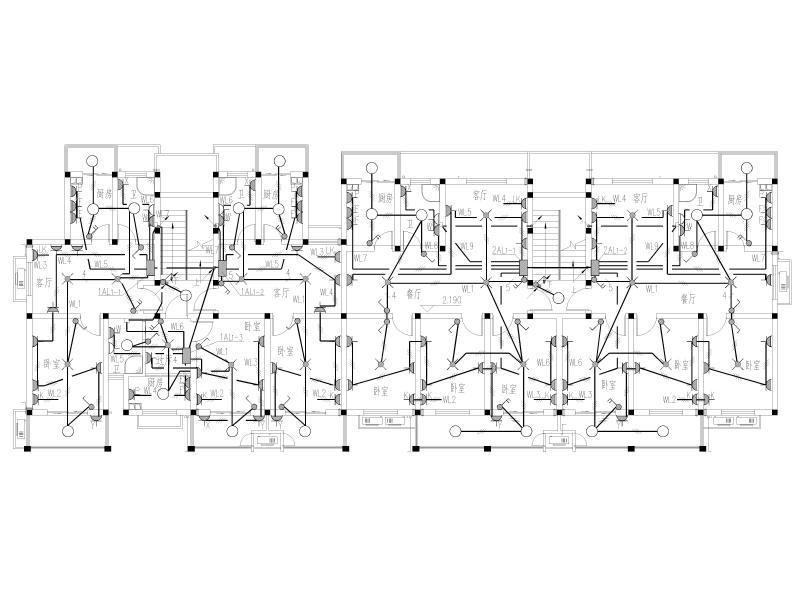

一层照明平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：1.08 MB
- 收藏次数：0
-
文件名称：
附件-996890598560968075.dwg
