2层加油站建筑水暖施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：交通建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：450平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 参考图纸：15张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 大样节点：阀门管件
  • 项目所在地：湖南

附件详情

  • 资料目录
  • 给排水设计说明
  • 站区给水排水 平面布置图
  • 站区消防设施平面布置图
  • 站房给水平面图
  • 站房排水平面图
  • 站房给排水系统图
  • 站房屋面给排水平面图及热水器立面图
  • 洗车房给排水平面图、系统图
  • 储水罐给水配管图
  • 便利店给排水平面、系统图
  • 站房通风及空调平面图
  • 洗车房通风平面图
  • 便利店通风及空调平面图

附件详情

该项目位于湖南，是一加油站建筑项目，建筑面积:450平米,建筑层数为地上两层，一层层高为3.6米，二层层高为3.0米，建筑总高度为7.5米；建筑结构类别为丙类；防火设计为建筑3类；
该项目设计范围：室内给水系统、排水系统、雨水系统、喷淋系统等；
，共计15张图纸

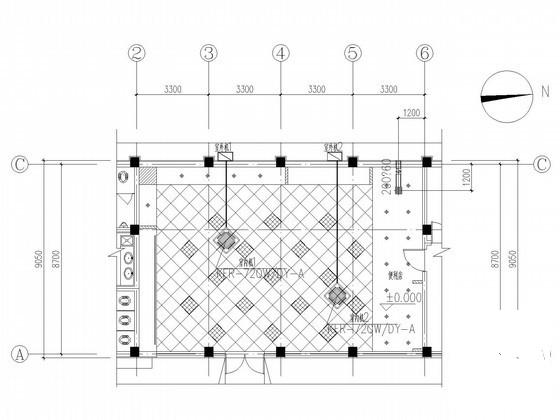

便利店通风及空调平面图

洗车房给排水平面图

储水罐给水配管图

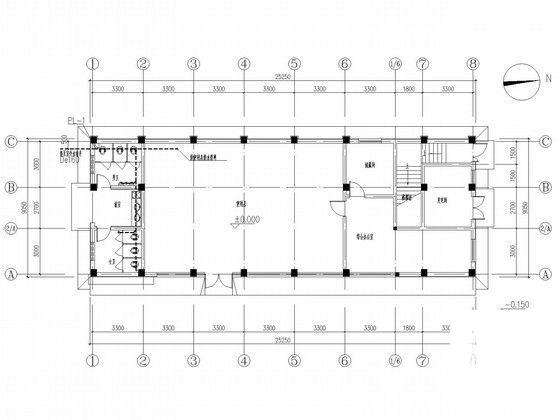

站房一层排水平面图

站房给水系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

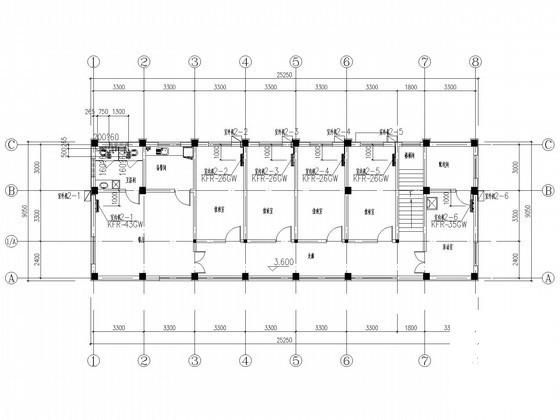

  • 建筑水暖施工图纸 - 1
    建筑水暖施工图纸 - 1
  • 建筑水暖施工图纸 - 2
    建筑水暖施工图纸 - 2
  • 建筑水暖施工图纸 - 3
    建筑水暖施工图纸 - 3
  • 建筑水暖施工图纸 - 4
    建筑水暖施工图纸 - 4
  • 建筑水暖施工图纸 - 5
    建筑水暖施工图纸 - 5
  • 建筑水暖施工图纸 - 6
    建筑水暖施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
