街道排水管道工程提升改造项目大样图平面图

  • 公路等级:二级
  • 车道数:四车道
  • 设计时速:40
  • 干线:否
  • 位置:贵州
  • 设计年代:近代
该附件为: 街道排水管道工程提升改造项目图纸 格式为CAD。
一、资料目录:
  1. 设计总说明
  2. 道路排水平面图
  3. 道路纵断面图
  4. 检查井施工大样图
  5. 图示及主要工程量清单
  6. 雨水井及耳管施工大样图
  7. 路面施工大样图
  8. 道路改造平面图
二、项目概要:
  1. 该项目设计为某市建设路(玻璃厂至人民医院)排水管道工程,根据远期规划及排水现状,拟新建雨水管道排放雨水。该项目雨水管道总长213.3米,敷设在建设路道路中心线左侧2.5m处,同时在中部低洼地带设置多个雨水收集井,分别排至主管道内。
  2. 沟槽按人工开挖计,施工时如采用机械开挖应预留20cm人工清槽。由于当地处于湿陷性黄土地区,各类井及管道基础之下采用局部灰土垫层法处理。
  3. 设计检查井周围均采取加固措施,检查井周围50cm范围内用绝配碎石回填。回填至路床标高,并分层夯实,沥青混合料面层下井口周围30cm范围内浇注25cm厚C25砼。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

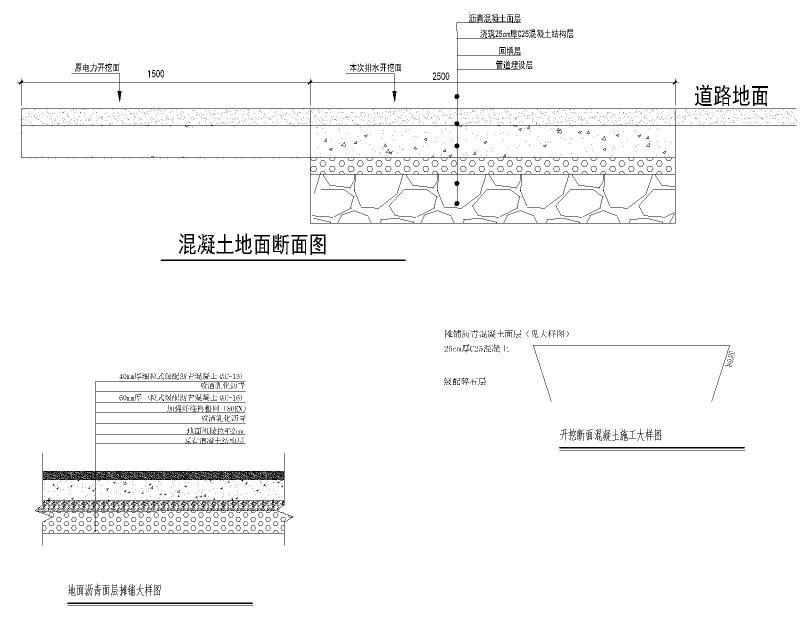

  • 路面施工大样图
    路面施工大样图

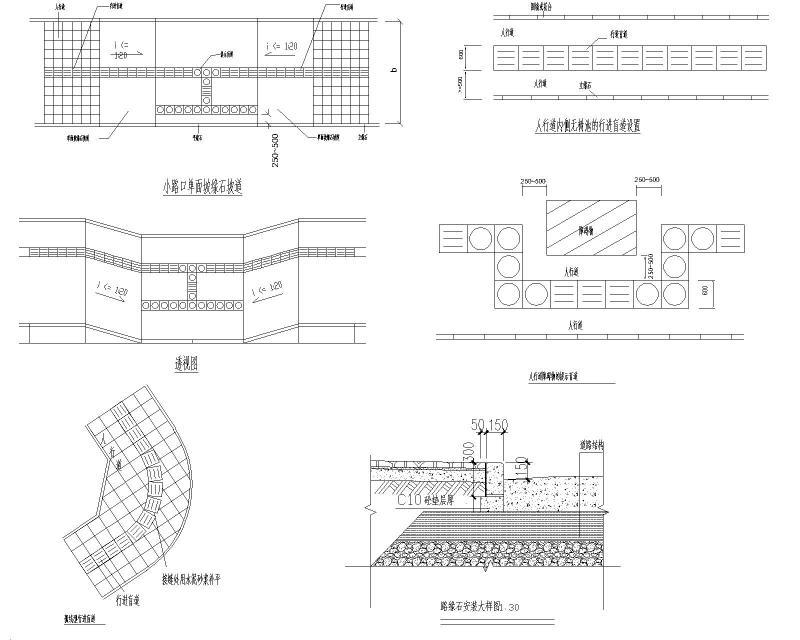

  • 盲道施工大样图
    盲道施工大样图

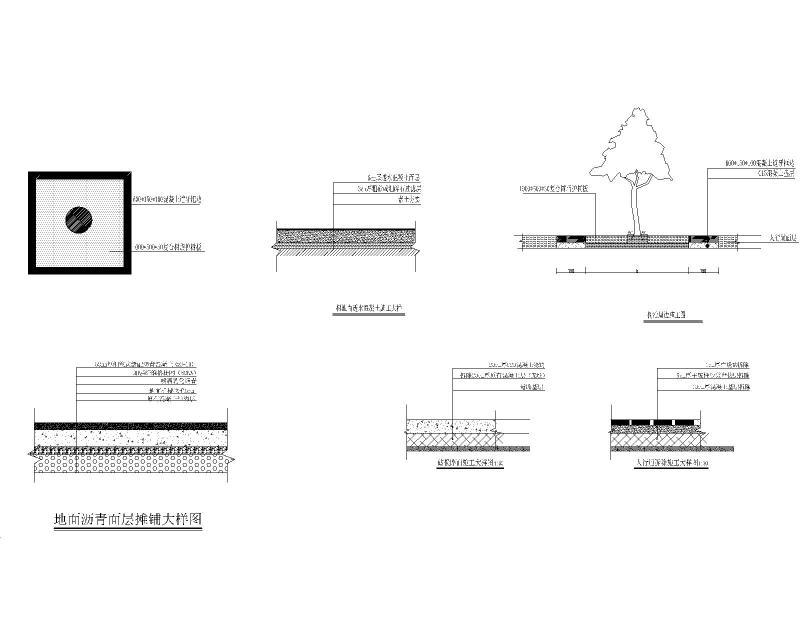

  • 树池改造施工大样图
    树池改造施工大样图

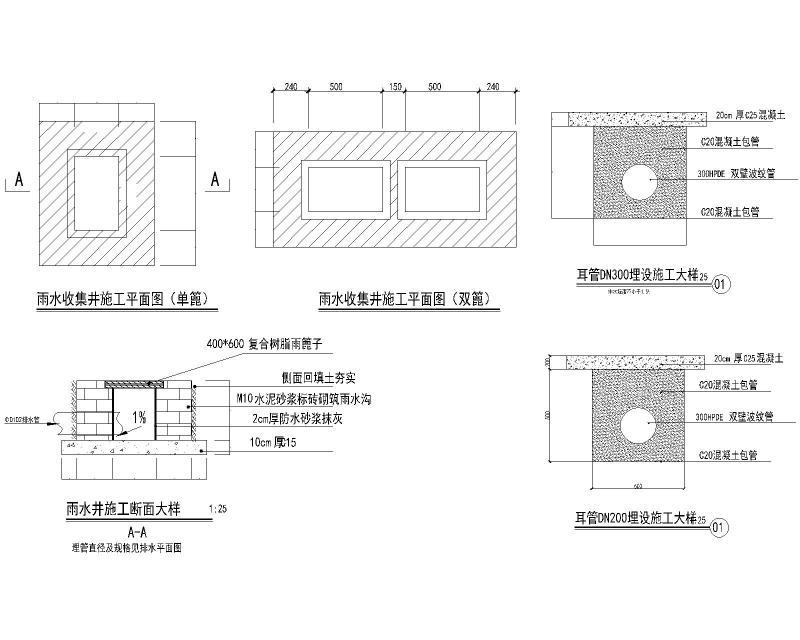

  • 雨水井及耳管施工大样图
    雨水井及耳管施工大样图

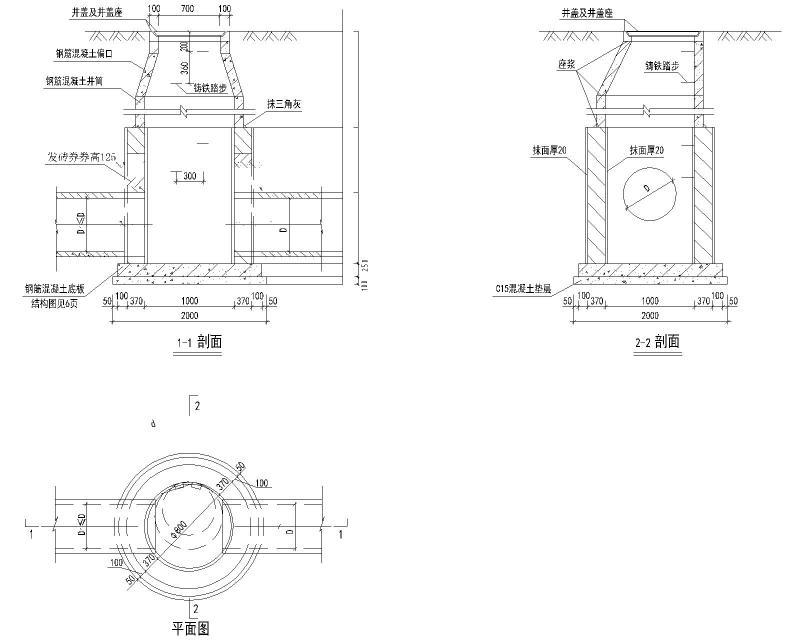

  • 检查井施工大样图
    检查井施工大样图
  • 管道纵断面图
    管道纵断面图
以上是部分截图,请下载附件后查看完整高清内容
