轮毂厂污水处理站机电设备安装施工图纸平面布置图

  • 功能:工业园
  • 设计内容:污水排水系统,废水排水系统
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:20张以上
  • 管道方式:暗沟
  • 设计年代:近代
项目概要:该项目为 重庆轮毂厂污水处理站机电设备安装施工设计图2019 ,项目为重庆轮毂厂污水处理站,污水类型为机械工业废水,由含油废水、喷漆废水、前处理废水、高浓度乳化液废水和生活污水组成;设计处理能力为800m3/d,变化系数Kz=2.3,最大小时流量76.70m3/h,水力停留时间大于等于24h;处理工艺大致为:物化絮凝沉淀+气浮+脉冲布水+水解酸化+缺氧+接触氧化+二沉池
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

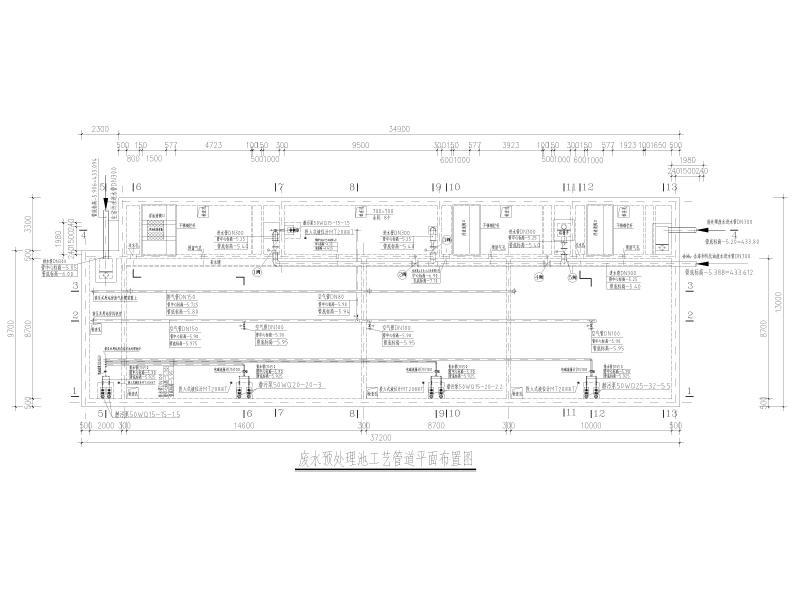

  • 废水预处理池工艺管道平面布置图
    废水预处理池工艺管道平面布置图

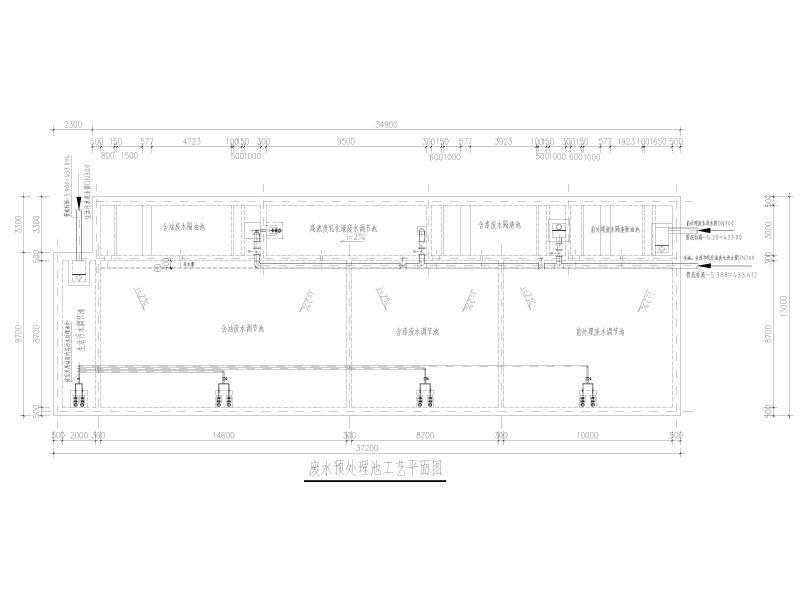

  • 废水预处理池工艺平面图
    废水预处理池工艺平面图

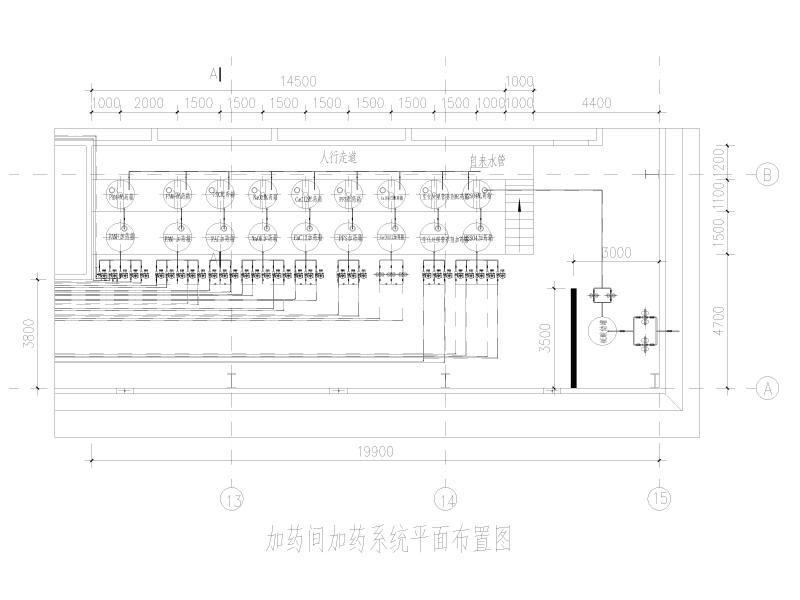

  • 加药间加药系统平面布置图
    加药间加药系统平面布置图

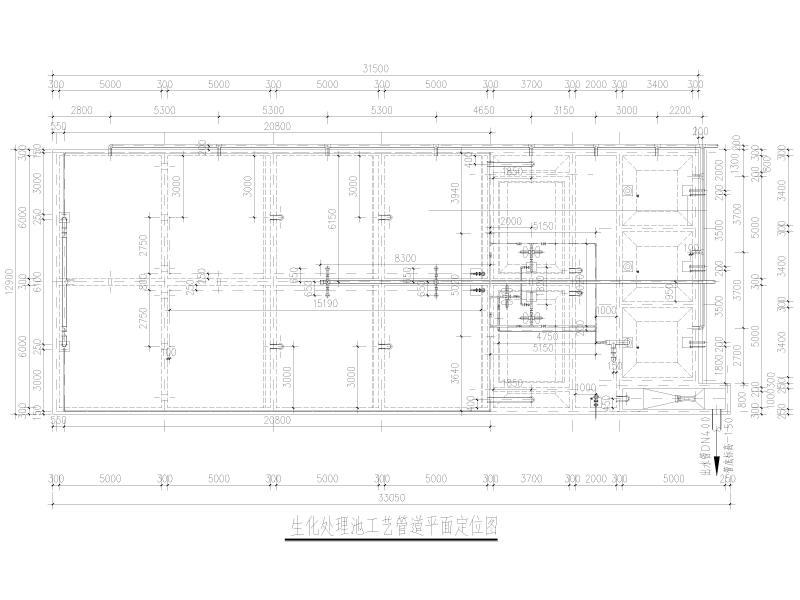

  • 生化处理池工艺管道平面定位图
    生化处理池工艺管道平面定位图

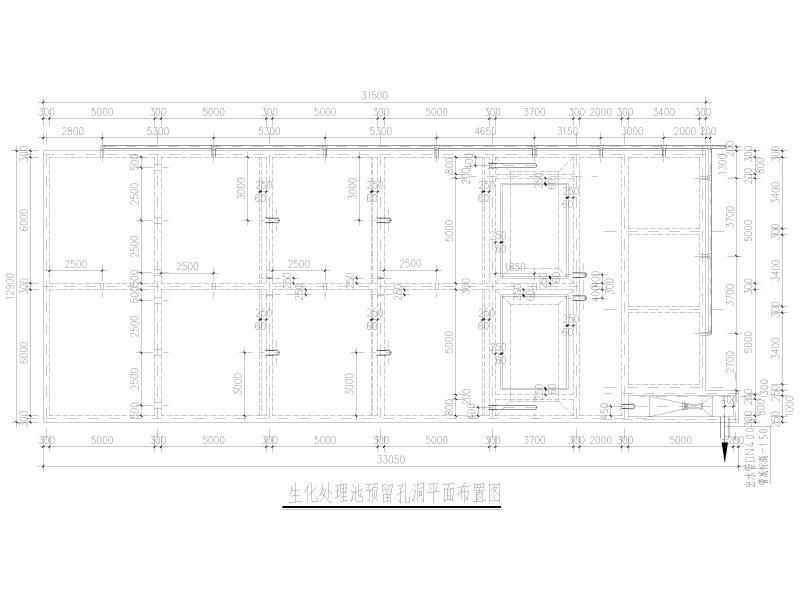

  • 生化处理池预留孔洞平面布置图
    生化处理池预留孔洞平面布置图
以上是部分截图,请下载附件后查看完整高清内容
