FSS160型伸缩缝预埋件构造详图纸平面图

附件详情

1.本图尺寸均以毫米为单位。 2.在预留槽内,沿伸缩缝轴线预埋 16mm钢筋.钢筋间距为250mm,钢筋埋入深度350mm,伸缩缝锚固装置的间距为250mm,预埋钢筋与锚固装置相遇时须牢固的焊在一起.浇筑预留槽的混凝土的强度等级不得低于桥梁结构混凝土。 3.防裂钢筋网净保护层厚度为1.5cm。 4.伸缩缝安装完毕后浇注C50钢纤维混凝土。 ……

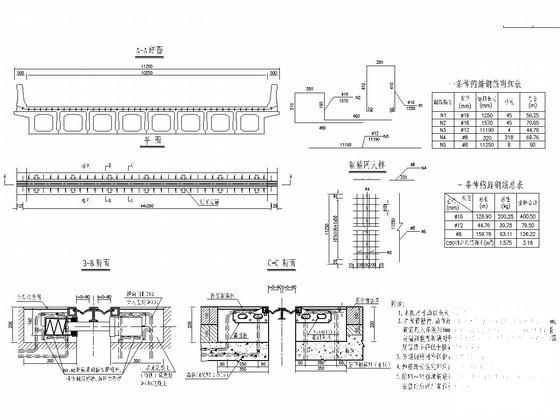

图纸内含：
平面图、断面图
一条伸缩缝钢筋明细表
钢筋网大样
……
共计1张
