3层公司独栋办公楼给排水施工图纸

  • 建筑类别:办公
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 设计阶段:施工图设计
  • 设计内容:给排水, 热水

附件详情

一、设计概况及设计依据: 该项目为安徽合肥润洋总部基地的大独栋办公A。室内地坪标高±0.000米,室外地坪标高为-1.200米。单体共三层,建筑面积为地上1335.13m{2},地下440.98m{2},建筑高度为12.000m。本专业设计内容有生活给水系统、生活污废水系统、雨水系统。 二、生活给水系统: 1、目前周边市政管网设计尚未完成,但根据当地自来水公司供水能力,此基地处市政给水管网供水压力不小于0.20MPa、故本建筑采用市政给水管直接供水。 2、该项目建筑最高日生活用水量为5.5m|/d,最大时用水量1.03m|/h。
三、生活热水系统:
1、该项目卫生间内洗脸盆采用小型壁挂式电热水器(厨乐宝)供应洗脸及洗手用热水。
2、饮用开水采用DAY-T824型电开水器,设置在开水间内(电开水器内安装有紫外线消毒装置)。
四、生活污、废水系统,雨水系统:
1、室内污水及废水合流,污水经室外排水管收集后排至市政管网。室外采用雨水和污水分流。
2、屋面雨水排水由雨水斗和雨水立管排至底层,经室外雨水管网收集后排入市政雨水管网。雨水斗型号无特殊标明外均采用87型雨水斗,具体做法详建筑图。屋顶雨水考虑溢流设施,详见建筑图。
3、地下车库及下沉式庭院雨水由潜水泵提升单独排至室外,最后纳入室外污水管网。
4、室内排水管道采用专用通气管。底层卫生间设环形通气管。
5、雨水系统中敷设于钢柱的雨水立管,具体设计及施工做法详见建筑及结构施工图。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

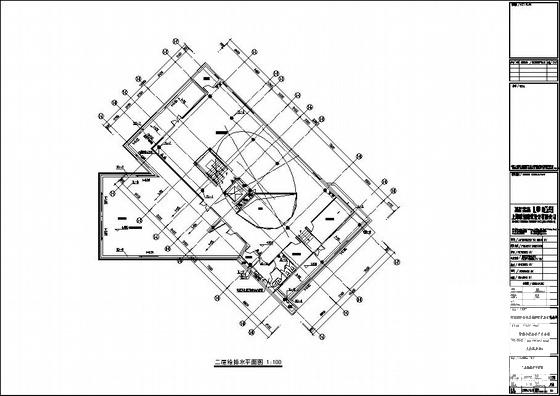

  • 办公楼给排水施工图 - 1
    办公楼给排水施工图 - 1
以上是部分截图,请下载附件后查看完整高清内容
