2层框架结构戒毒所干警宿舍楼结构施工图纸平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:13张
  • 设计年代:近代
该附件为: 2层框架结构戒毒所干警宿舍楼 结构施工图 格式为CAD,。
一、项目概要:
  • 该项目结构层数:地上2层,结构高度6.850m+0.500m,局部12.000m,该项目的±0.000标高的高程为1292.00m。基本风压 Wo=0.30kn/ 平方米,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组,设计使用年限:50 年。工程主要功能备勤宿舍,电缆井、管道井每层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔,电缆井,管道井与房间、走道相连通的孔洞、其空隙采用不燃材料填塞密实。管道井皆采用安装完毕后期封堵的方式,水井降板100,电井板面升高100封堵;所有井道入口设200高,100厚砖砌内门槛,门洞高度自门槛起算,设备管井采用耐火极限不低于2.0小时的隔墙和1.5小时的楼板以及丙级防火门与其它部位隔开。
  • 包含:资料目录,设计总说明,基础设计说明及基础大样 ,基础平面布置图 ,柱平面布置图 ,地梁层(-0.350m)配筋图 ,二层(3.250m)梁配筋图 ,二层(3.250m)板配筋图 ,屋面层(6.550m)梁配筋图 ,楼梯大样详图 ,等共13张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

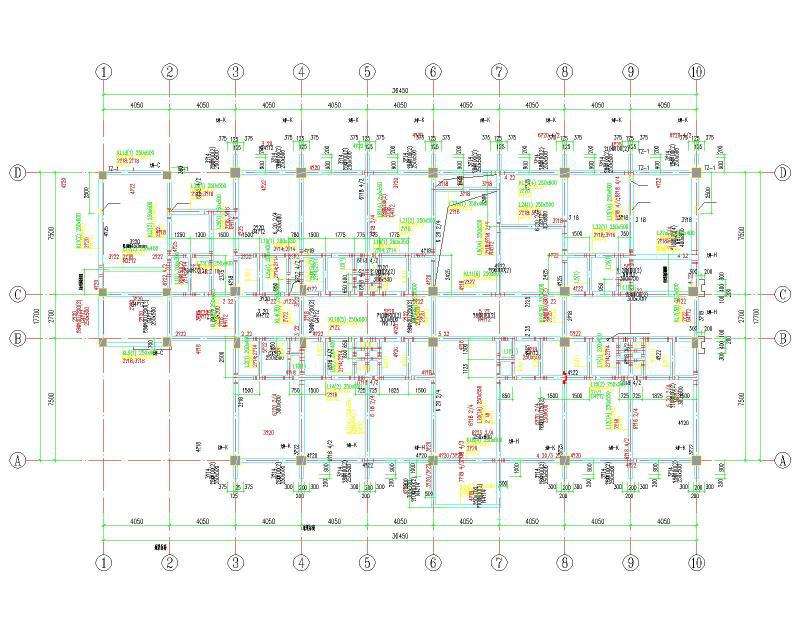

  • 地梁层(-0.500m)配筋图
    地梁层(-0.500m)配筋图

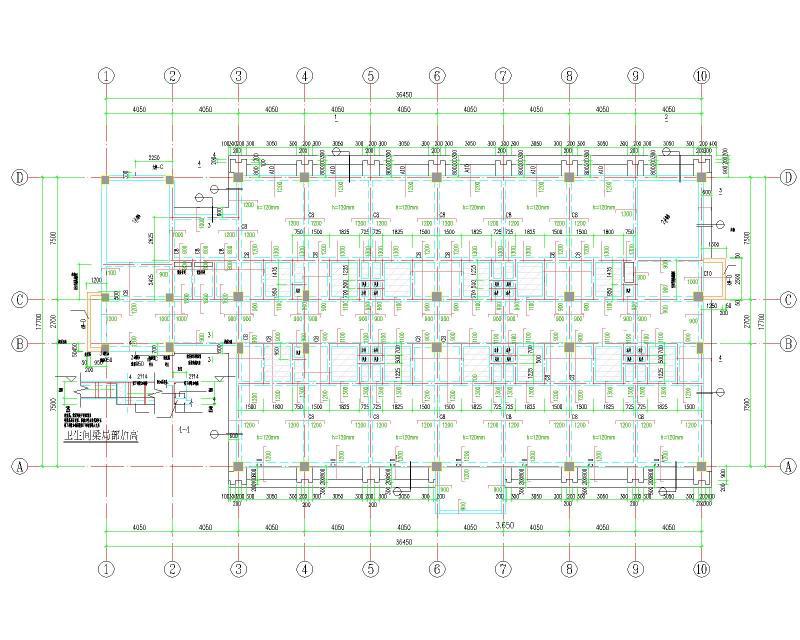

  • 二层(3.250m)板配筋图
    二层(3.250m)板配筋图

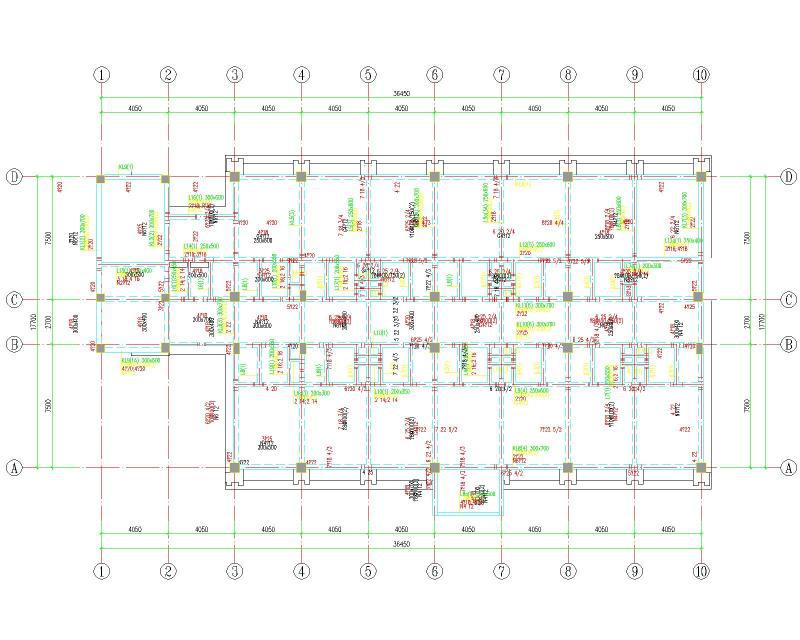

  • 二层(3.250m)梁配筋图
    二层(3.250m)梁配筋图

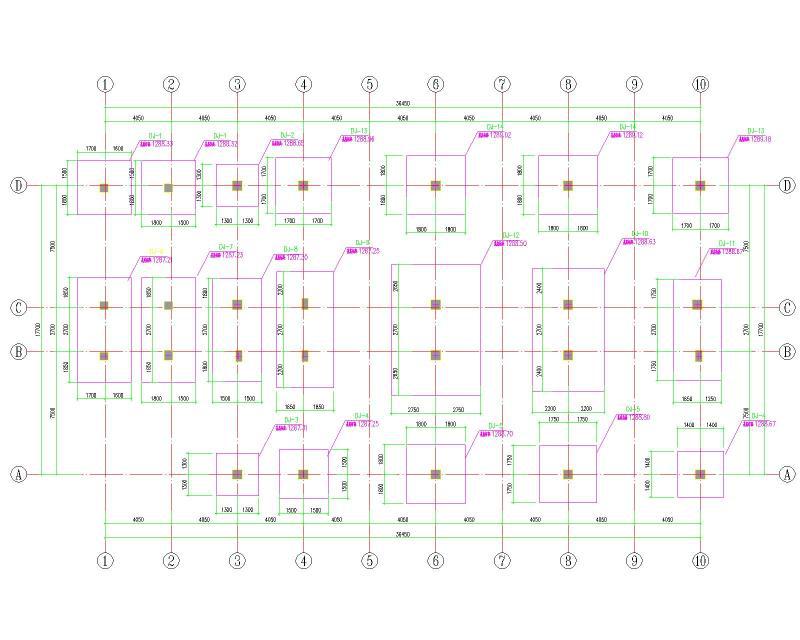

  • 基础平面布置图
    基础平面布置图

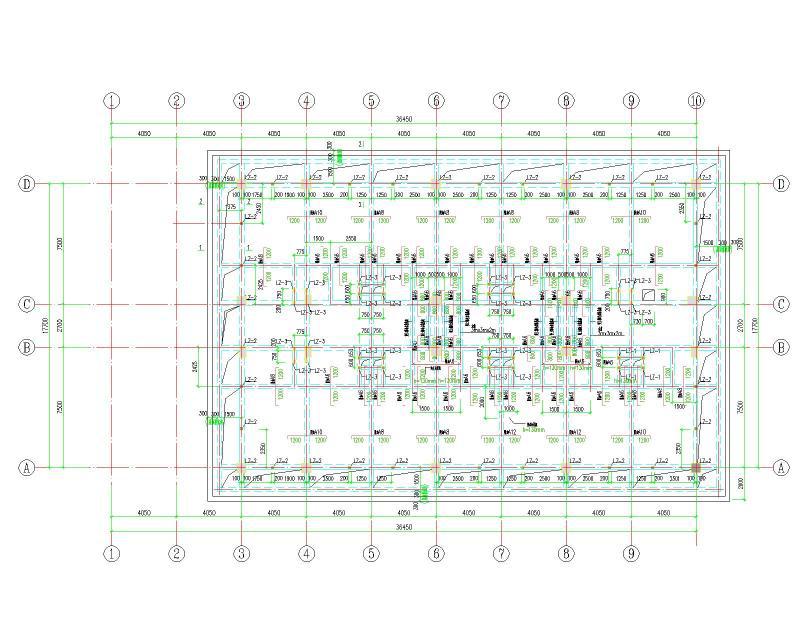

  • 屋面层(6.850m)板配筋图
    屋面层(6.850m)板配筋图
  • 柱平面布置图
    柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
