新中式风高端生态住宅景观电气施工大样图平面图及系统图

  • 地形地貌:平地
  • 档次定位:高档居住区
  • 绿地类型:附属绿地
  • 图纸设计深度 :施工图
  • 项目所在地:四川
  • 图纸设计风格:新中式风格
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 设计年代:近代
  • 景观设施:亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,大门,栏杆,树池花坛花钵,雕塑,水景设计,管理用房,铺装设计
附件详情: 新中式风高端生态住宅景观电气施工图CAD
目录:LE-01电气设计说明、LE-02图例及配电系统图、LE-03控制原理图、LE-04大样图、LE-05景观电气总平面图等。
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

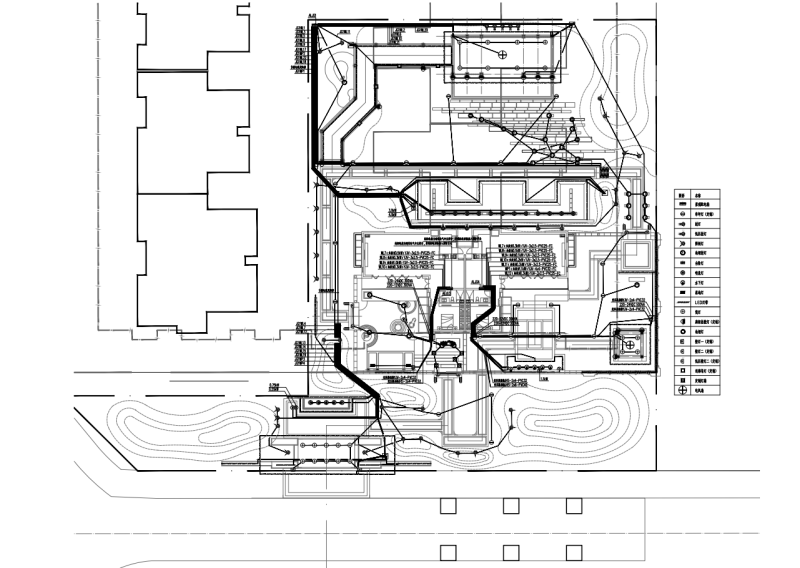

  • 景观电气总平面图
    景观电气总平面图
  • 大样图
    大样图

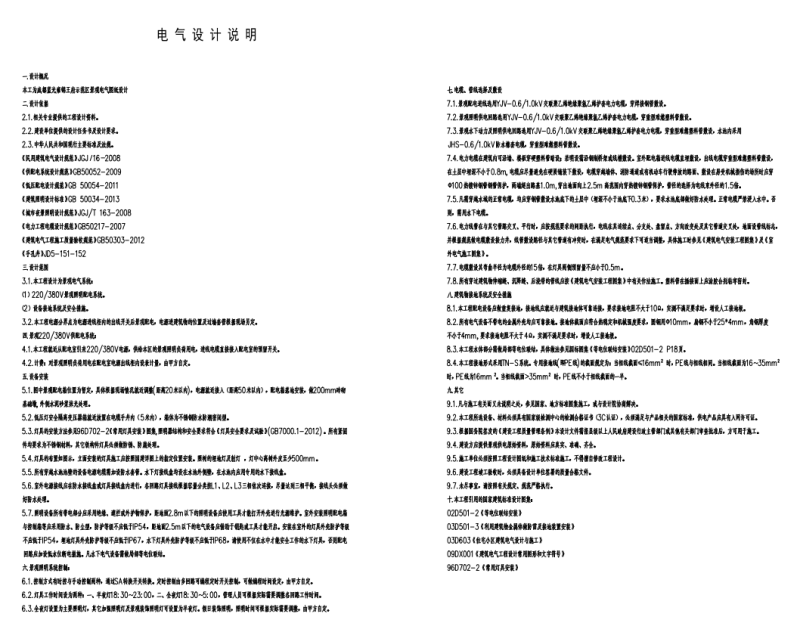

  • 电气设计说明
    电气设计说明

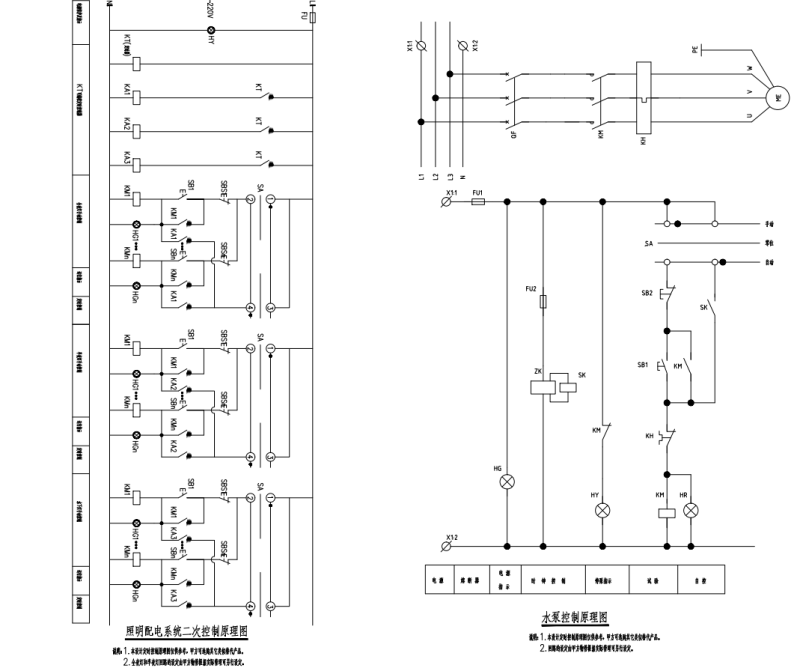

  • 控制原理图
    控制原理图

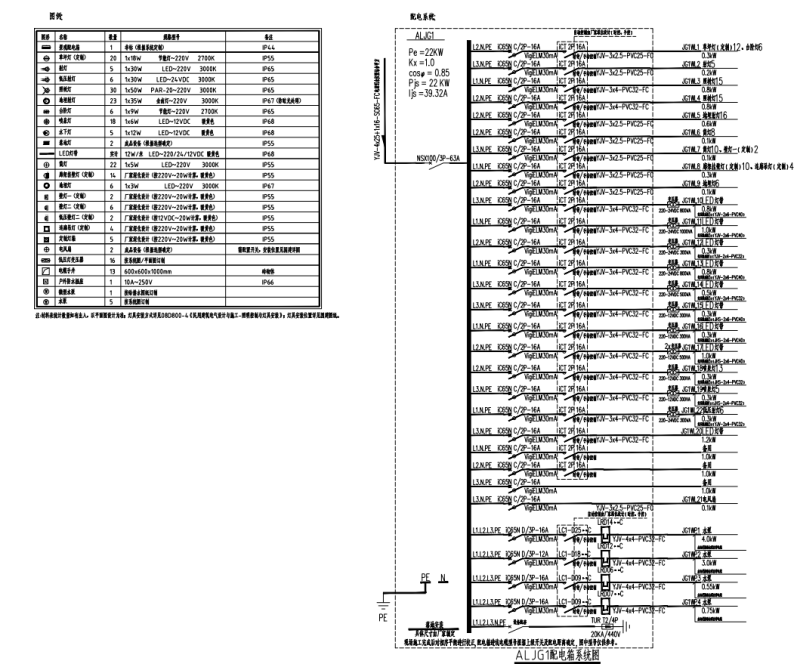

  • 图例及配电系统图
    图例及配电系统图
以上是部分截图,请下载附件后查看完整高清内容
