3层框架结构停车场结构施工大样图平面布置图

该附件为 3层框架结构停车场 结构施工图 2020

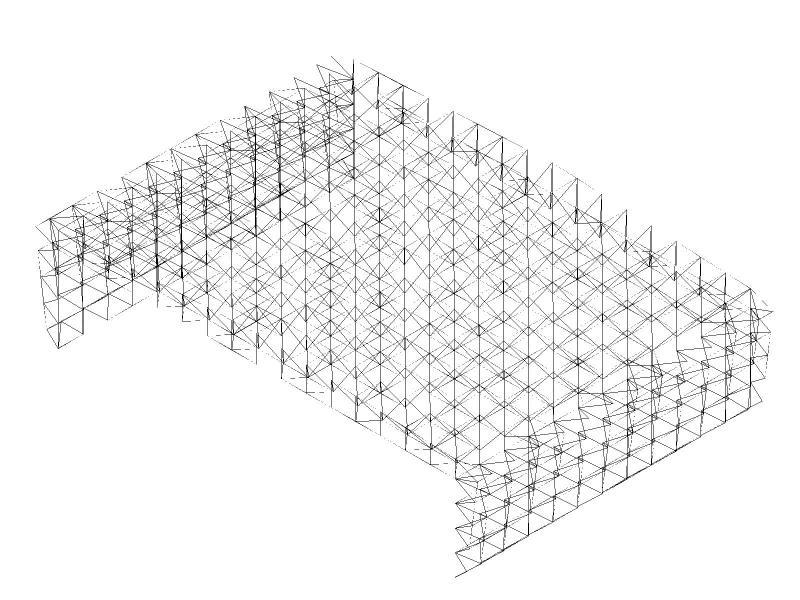

项目概要 ：该项目建于贵州省贵阳市，停车场服务用房、后勤服务房、机械车库、的士之家服务用房、网架敞开车棚，层数及层高：停车场服务用房、的士之家均为1~3层多层框架主要柱网6mX6m、6mX6.6m、7mx8.4m。机械车库一层框架，柱网为8.4m*6.3m。网架敞开车棚采用正放四角锥，厚度为2.5m~3.95m，净高13.6m，跨度为58m。建筑设计结构形式：框架结构。

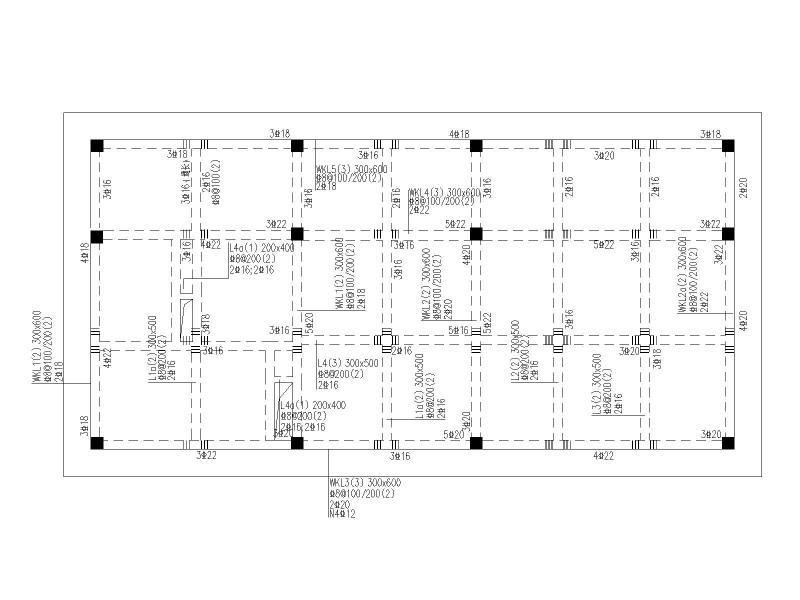

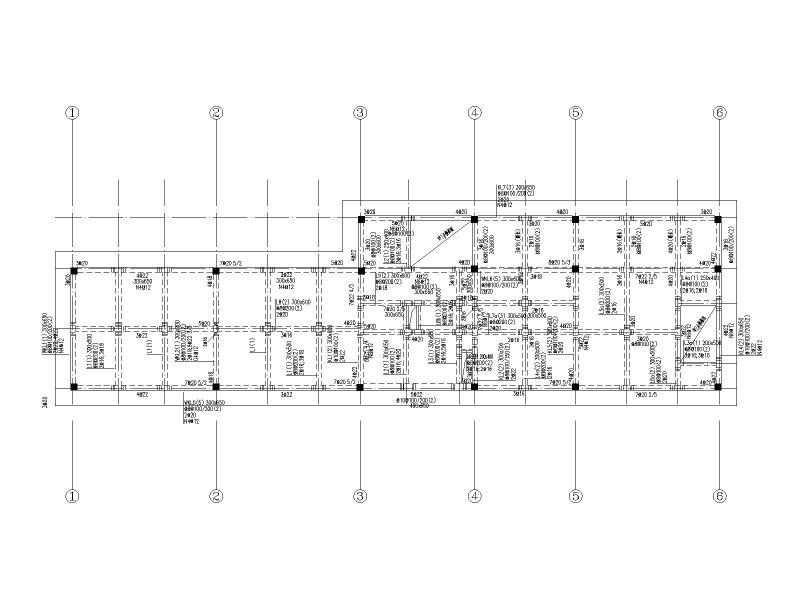

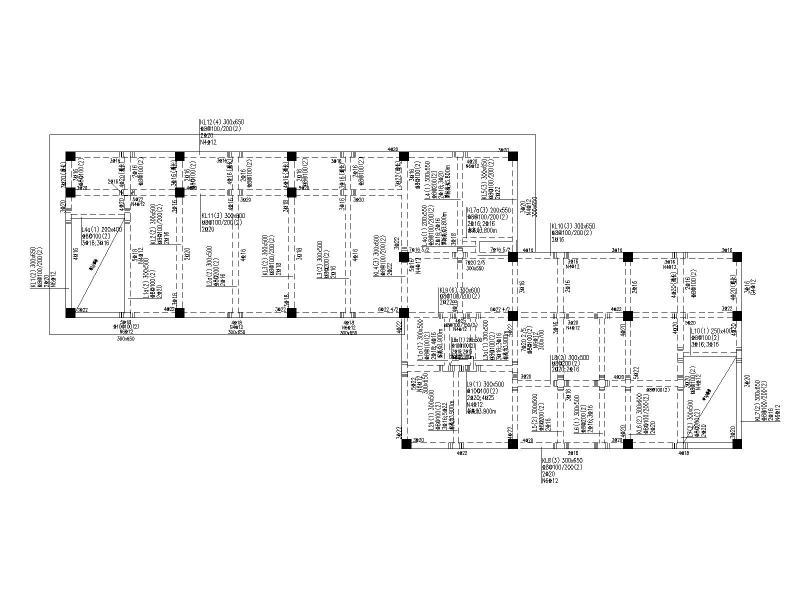

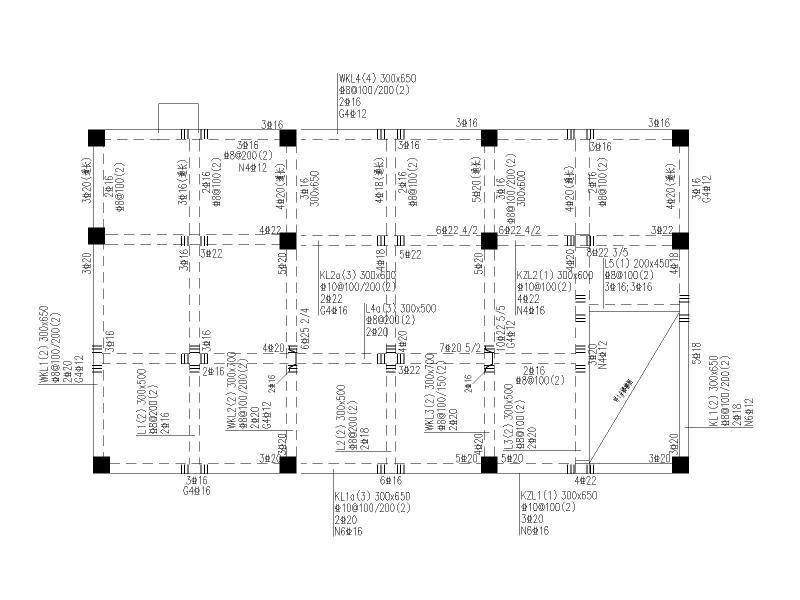

主要 包括 ：结构设计总说明、桩基础说明、基础平面图、标高梁配筋图、标高板配筋图、柱平面布置图、楼梯大样图；钢结构说明、基础平面图、地梁平面图、网架支座平面图、网架平面图、上弦杆展开平面图、下弦杆展开平面图、腹杆展开平面图、材料表、网架檩条布置图等

CAD 格式， 53 张
