停车场及农贸市场建筑方案设计施工图纸平面布置图

  • 交通建筑:停车楼(库)
  • 建筑高度类型:多层建筑
  • 外立面材料:幕墙
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:贵州
  • 图纸设计格式:CAD2000
  • 参考图纸:19张
  • 设计年代:近代
  • 建筑设计面积:9288平方米平方米
  • 地下室建筑设计面积:9288平方米平方米
  • 地下室功能:车库
该附件为 停车场及农贸市场建筑方案图 ,图片为DWG格式。
设计依据包括建设单位提供的地形图、红线图。规划部门批准的总体规划图。建设单位提供的设计任务书及设计要求以及建设单位认可的方案设计以及与我院签订的设计合同。
该项目施工图包含建筑、结构、给排水,暖通、电气、门窗幕墙、外墙真石漆、室内普通装修、红线范围内为总图工程设计,室内二次装修设计另详专项设计。
本建筑物施工定位放线详总平面布置图。由于地形图与实际地形可能出现误差,放线时可根据实际情况予以调整,放线结果须经规划部门、建设方、设计方认可后,方可进行施工。
施工图中标高除屋面外均为完成面标高。
图中所有设计图例、符号及标注等,除补充注明者外,均符合《房屋建筑制图统一标准》和《建筑制图标准》的规定。
该资料所注尺寸,总图和标高以米为单位,其余均以毫米为单位。
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

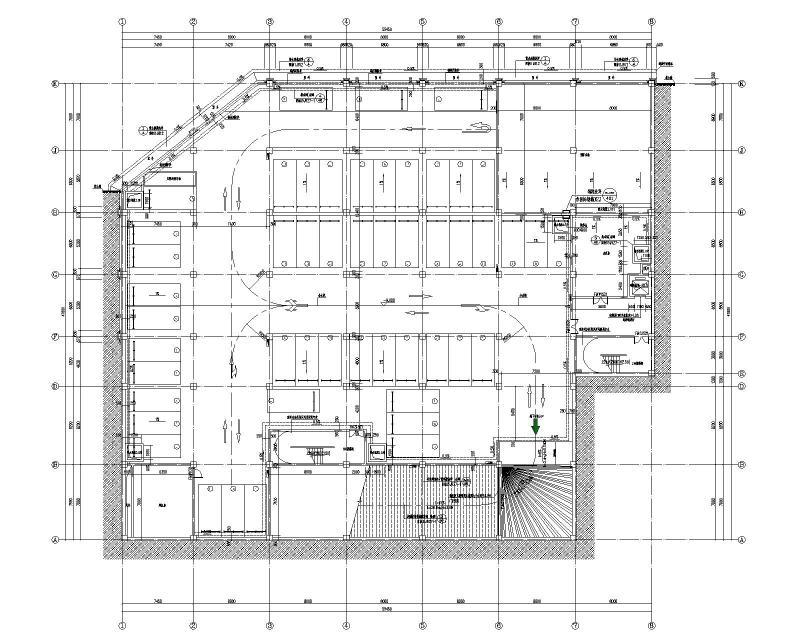

  • 负二层平面图
    负二层平面图

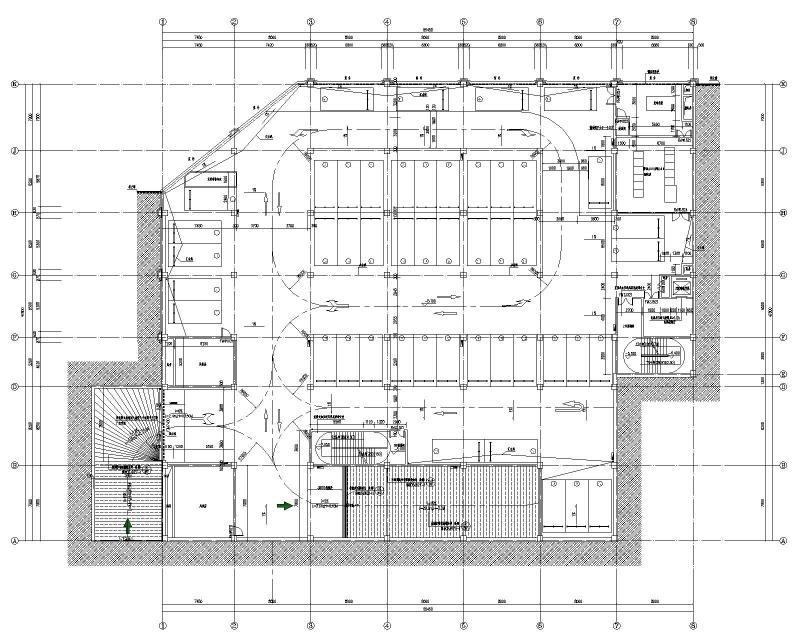

  • 负一层平面图
    负一层平面图

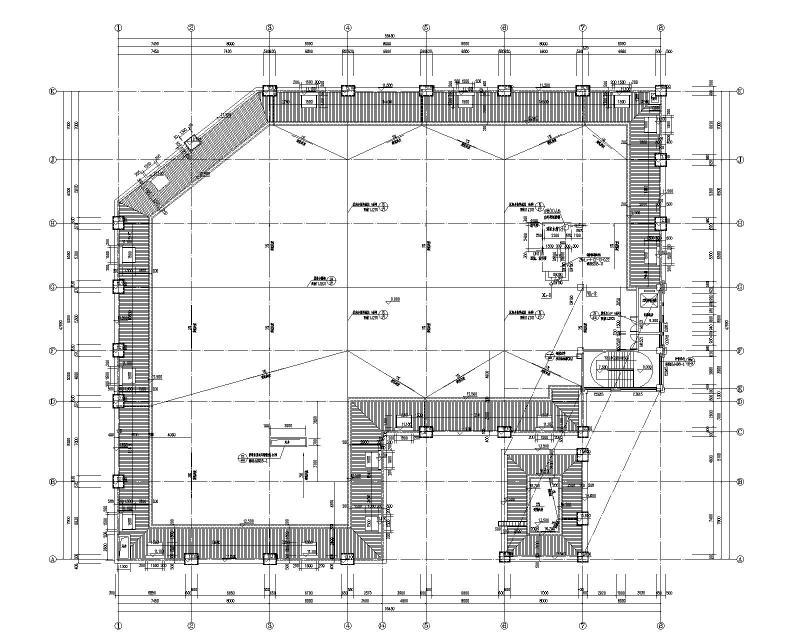

  • 屋顶层平面图
    屋顶层平面图

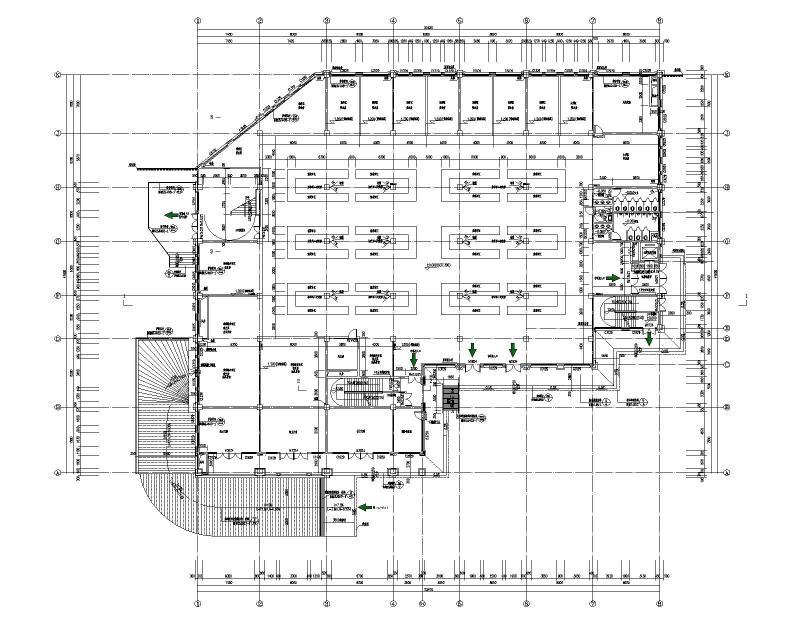

  • 一层平面图
    一层平面图
  • 二层平面图
    二层平面图
  • 立面图
    立面图
  • 立面图2
    立面图2
  • 立面图3
    立面图3
以上是部分截图,请下载附件后查看完整高清内容
