33365平米18层商厦给排水施工大样图

  • 建筑类别:商业
  • 地上层数:17层
  • 地下层数:1层
  • 出图日期:2011
  • 建筑设计面积:33365.68平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水

附件详情

沈阳某大厦给排水施工图纸,该项目建筑设计面积:33365.68平方米,建筑高度74.20米,地上十七层,地下一层。给水系统分二区供给,采用污废合流排水系统。
本该资料包含个楼层给排水平面图、自动喷淋平面图、系统图以及各部分大样图等等,图纸内容十分详细,共计33张图纸。

生活给水系统图

自动喷淋平面图

雨水生活污水排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

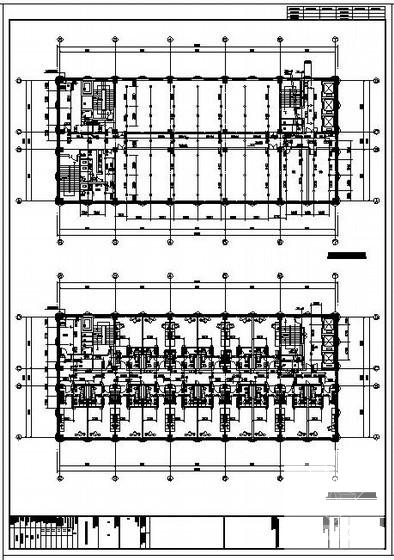

  • 给排水大样图 - 1
    给排水大样图 - 1

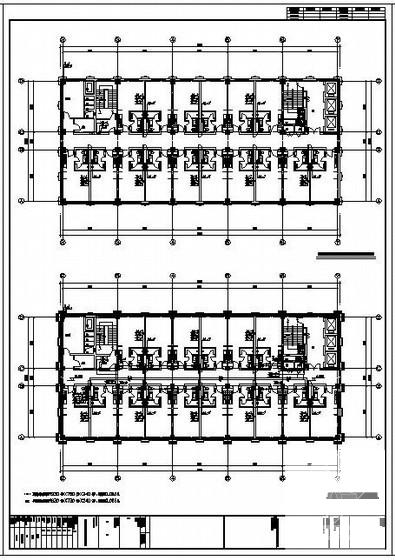

  • 给排水大样图 - 2
    给排水大样图 - 2

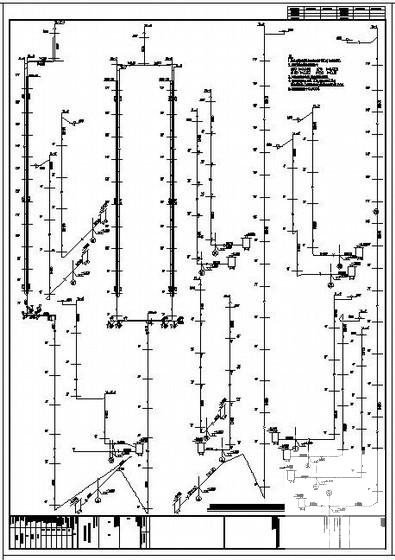

  • 给排水大样图 - 3
    给排水大样图 - 3

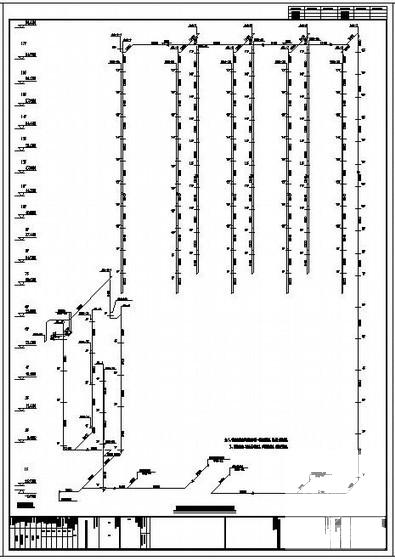

  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
