高速公路路基中等膨胀土设计图纸设计说明

附件详情

膨胀土填方、切方路基设计图适用高度＜10m的填方或切方路基的设计。对于填、切高度＞10m的路段，则应与桥隧方案进行比较，宜选择桥隧方案通过。膨胀土填方路基设计图只适用中等和弱膨胀土，强膨胀土路基不应作为路基填料。

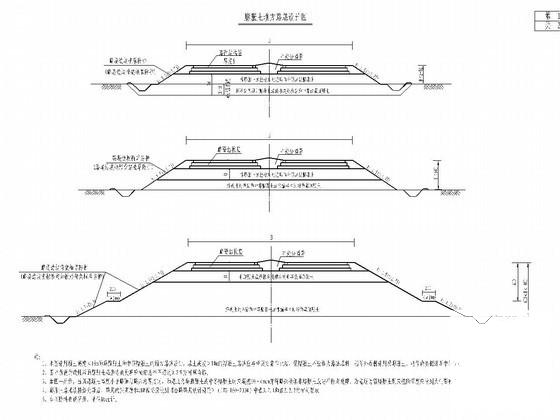

1、本图适用填土高度＜10m的弱膨胀土和中等膨胀土的填方路基设计，填土高度＞10m的膨胀土路基应与 桥梁方案 作比较，强膨胀土不应作为路基填料。括号外数据适用弱膨胀土，括号内数据适用中等膨胀土。图中所说的改性后的膨胀土必须达到处理后涨缩总率不超过0.7％方可算合格。
当路基填土高度小于路面与路床总厚度时，如基底为弱膨胀土或中等膨胀土时应超挖30～60cm并将路床换填非膨胀土或进行掺灰处理，若基底为强膨胀土则应挖除深度应达到大气影响深度。

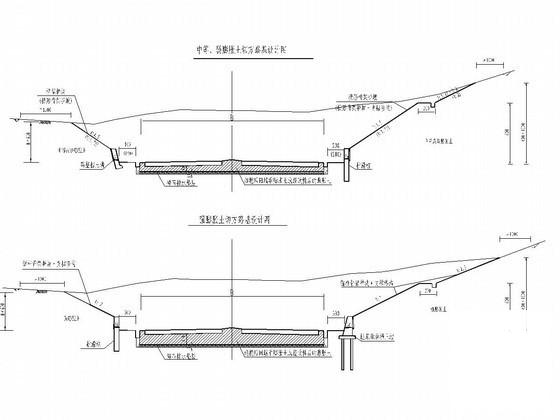

本图适用切方高度＜10m的膨胀土切方路基设计，切方高度＞10m的膨胀土路基应与隧道方案作比较，单独进行工点设计。中等、弱膨胀土切方路基设计图中括号外数据适用弱膨胀土，括号内数据适用中等膨胀土。图中所说的改性后的膨胀土必须达到处理后涨缩总率不超过0.7％方可算合格。
……共计2张，
