11层酒店电气施工图纸

该附件为11层框剪结构酒店 电气施工图

一、建筑概况

1。该项目为天泽酒店,建设单位为日照天泽冷链物流股份有限公司。

2。总建筑面积16554.76平方米,主要为宴会厅、办公室、客房。该项目地上十一层。主楼总长度:80.0m 总宽度:24.0m 建筑高度:38.4m。建筑设计结构形式:框剪结构;抗震设防烈度:7度。建筑安全等级:二级,设计使用年限为50年。

3。该项目属于二类高层建筑。

二、强电设计范围

该项目10/0.4kV变电所不属于该资料范围,(由业主另行委托电力部门设计)

1.该资料包括建设红线内的以下内容:380/220V配电系统;电力系统;照明系统;防雷保护、安全措施及接地系统。设计分界点为变配电室380/220V系统开关柜出线开关后(不含此开关柜的型号规格)。

2.与其它专业设计的分工:

1)办公,宴会厅等仅预留电源容量;后期根据实际情况布置设备。

2)部分装修有关场所,仅将电源引至配电箱,预留装修照明容量。

3)有特殊设备的场所(例如:厨房等),仅预留配电箱并注明用电量;

三、弱电设计范围

1.火灾自动报警及消防联动系统

4.综合布线系统

7.数字电话交换系统

2.安全防范系统(视频监控系统)

5.信息网络系统

3.公共广播及紧急广播系统

6.卫星接收及有线电视系统

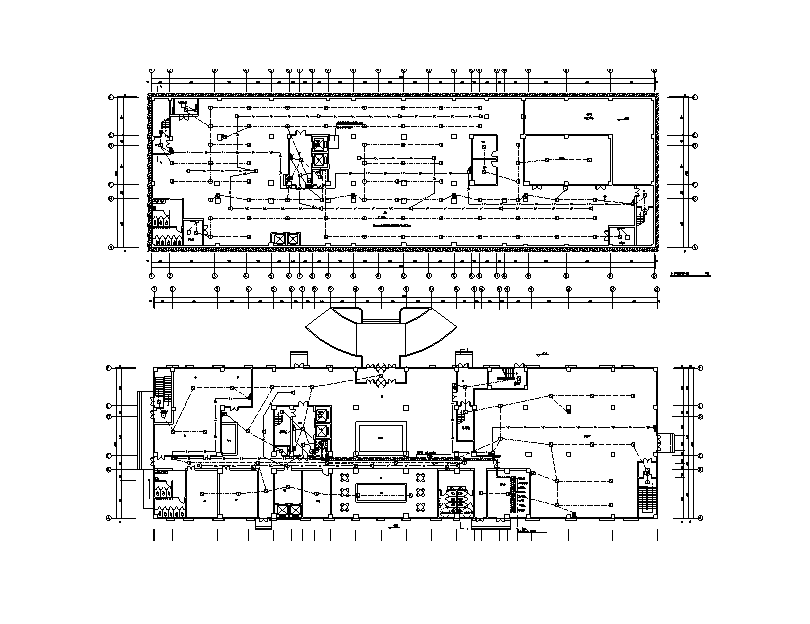

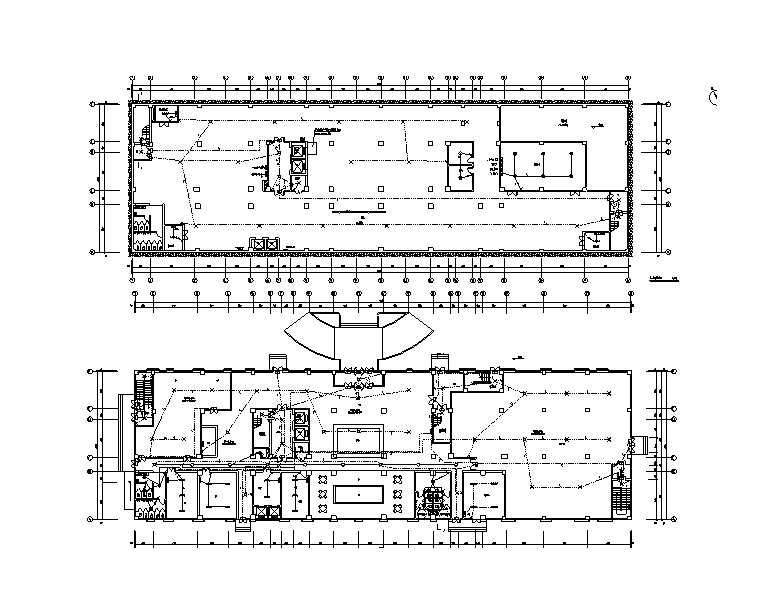

负一层电气平面图一层照明平面图

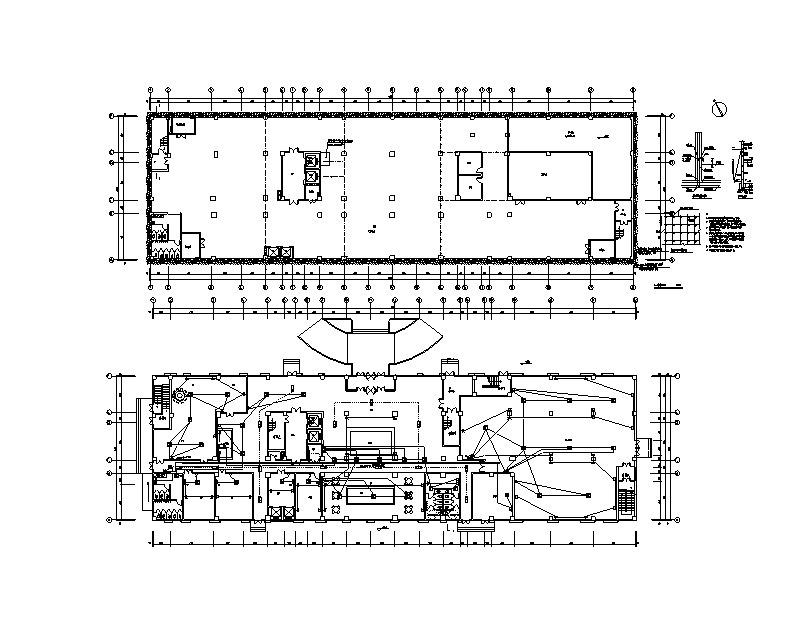

负一层接地平面图一层电气平面图

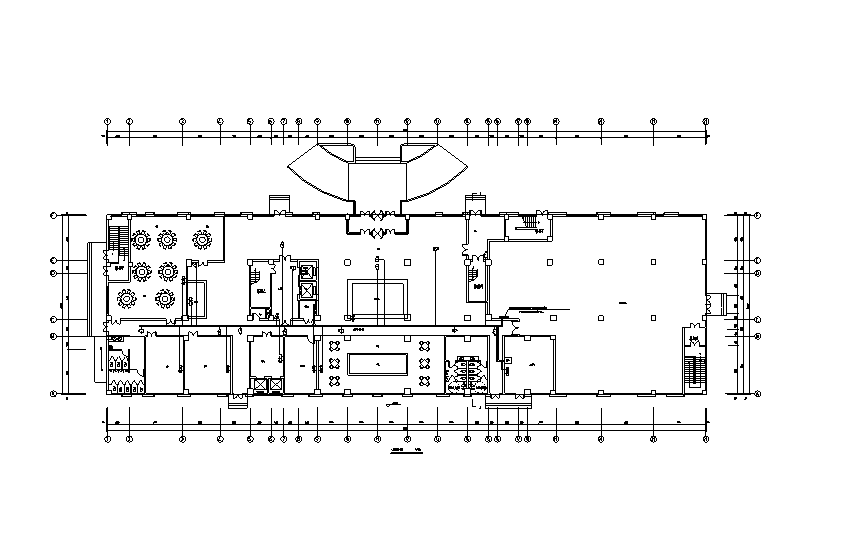

一层弱电平面图

负一层火灾自动报警平面图一层火灾自动报警平面图

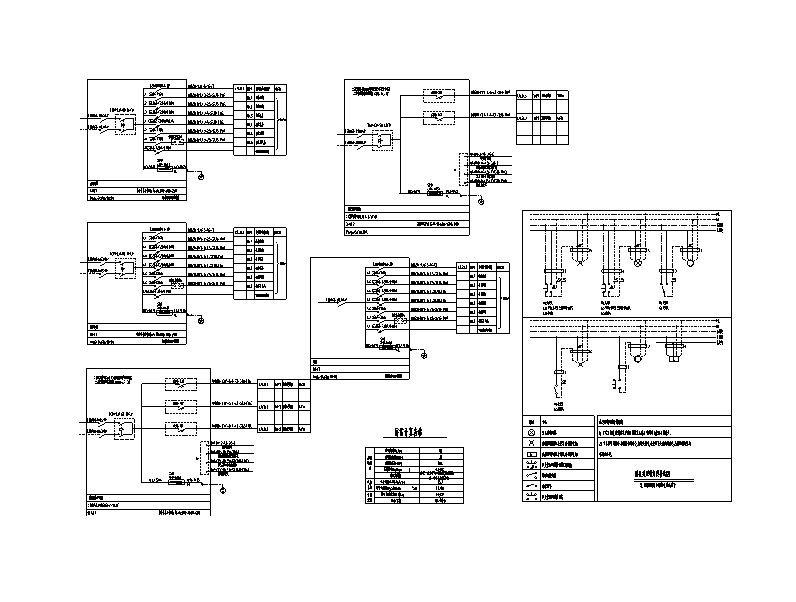

系统图四

综合布线系统图(酒店)

配电干线图
