双线隧道工程施工方案图纸,布置图及设计说明

• 隧道所在的位置：山岭隧道

• 隧道埋置的深度：浅埋隧道

• 隧道的用途分类：交通隧道

• 围岩分类：Ⅳ:极硬岩

附件详情

洞门（177张）：
目录及 设计说明 、喇叭口斜切式洞门、帽檐斜切式隧道门、等环宽斜切式隧道门、（有碴）水沟连接、翼墙式（有碴）洞门、双侧挡墙式(有碴）洞门、挡翼式（有碴）洞门、台阶挡墙式(有碴）洞门、柱式(有碴）洞门、边仰坡护坡、截水天沟设计图、挡墙详图、洞门检查梯、隧道名牌及号标布置、端墙与衬砌连接、隧道洞门端墙与挡翼墙防排水设计图、


衬砌64张：
目录及 设计说明 、隧道建筑限界及衬砌内轮廓、复合式衬砌断面图、围岩复合式衬砌底板钢筋布置图、围岩复合式衬砌钢筋布置图、围岩复合式加强衬砌断面图、围岩偏压复合式衬砌断面图、接触网非绝缘下锚段布置示意图、非绝缘下锚段下锚洞围岩复合式衬砌断面图、非绝缘下锚段下锚洞围岩复合衬砌钢筋布置图、非绝缘下锚段下锚洞围岩复合式加强衬砌断面图、防排水系统布置图

钢架及辅助93张：
目录及 设计说明 、各种工法30张、超前锚杆、超前小导管、长管棚、加固圈3m超前预注浆、加固圈5m超前预注浆、全断面3m径向注浆、施工超前地质预测预报、Ⅳ-Ⅴ级钢架（lxm）、Ⅳ级钢架（LY）、Ⅴ级钢架（LY）

明洞42张：
目录及设计说明、围岩偏压式明洞衬砌断面图、墙顶开挖施工支护图
围岩偏压式明洞（墙顶开挖）衬砌断面图、围岩偏压式明洞（墙底开挖）衬砌断面图
围岩单压式明洞（墙顶开挖）衬砌断面图、围岩单压式明洞（墙底开挖）衬砌断面图
围岩偏压路堑式明洞衬砌钢筋布置图、围岩单压式明洞衬砌钢筋布置图
围岩偏压路堑式明洞衬砌钢筋布置图、隧道建筑限界及衬砌内轮廓
水沟、电缆槽、盖板详图
防水层及隔水层详图、衬砌背后排水详图、施工方法示意图
围岩偏压路堑式明洞门、围岩单压式明洞门
洞门端墙与衬砌连接钢筋布置图、路堑挡土墙设计图
端墙与挡翼墙后防排水设计图
……
共计512张

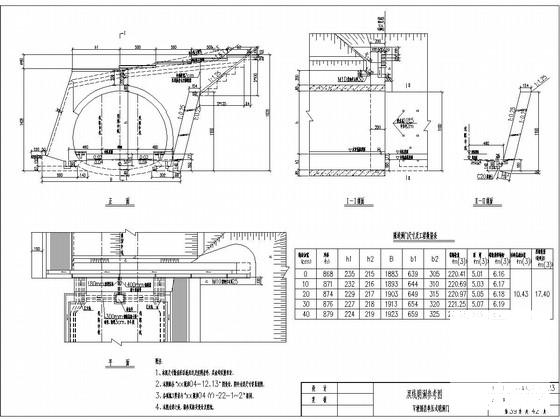

Ⅴ级围岩单压式明洞门

帽檐斜切式隧道门钢筋布置图

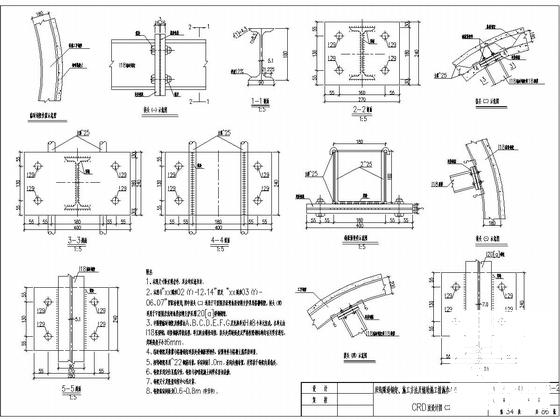

CRD法设计图

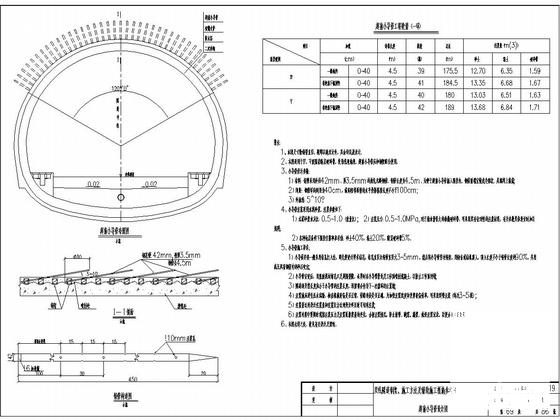

超前小导管设计图

等环宽斜切式隧道门

防排水系统布置图

格栅钢架设计图

隧道洞内外水沟、电缆槽连接设计图

隧道名牌与号标布置图

围岩复合式加强衬砌工字钢架设计图

围岩复合式加强衬砌工字钢架设计图

中心管沟检查井设计图

三台阶临时仰拱法设计图
