2017年设计箱涵结构设计施工图纸平面图及标准断面配筋图
设计说明
、箱涵标准断面配筋图、DN1200雨水管穿越箱涵处模板图、DN1200雨水管穿越箱涵处配筋图（一）、DN1200雨水管穿越箱涵处配筋图（二）、DN1200雨水管穿越箱涵处配筋图（三）、钢筋砼过路箱涵出(进)水口平面图、钢筋砼过路箱涵出(进)水口断面图、挡墙一及浆砌块石护坡断面、护栏大样
……
箱涵钢筋为HPB300级钢筋，为HRB400级钢筋。箱涵主体混凝土等级为C30，抗渗等级P6，垫层混凝土等级为C15。橡胶止水带埋设位置应准确，其中心空心圆环应与变形缝中性线重合。箱涵两侧及检查井周边采用素土回填，道路以下部分回填土要求以道路施工图为准。各变形缝间的底板应连续浇筑，不得随意留置施工缝。验槽前应预留150～200mm土层，待下一工序开始前挖除。
……
共计9张，
箱涵标准断面配筋图
钢筋砼过路箱涵出(进)水口断面图
DN1200雨水管穿越箱涵处配筋图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

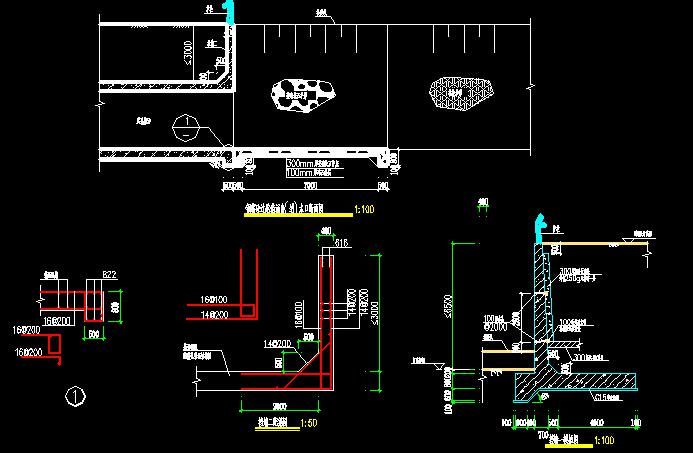

箱涵结构设计施工图 - 1 -

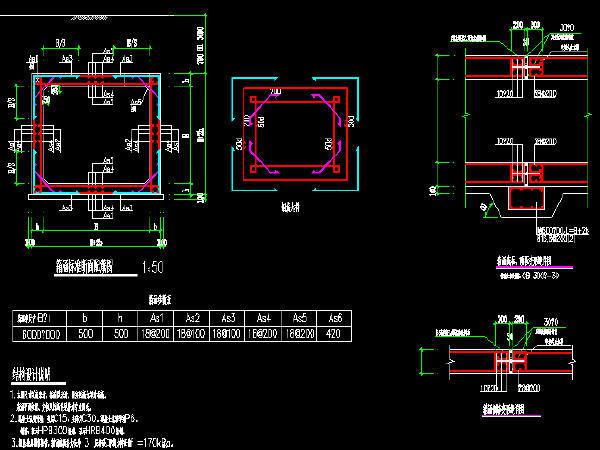

箱涵结构设计施工图 - 2 -

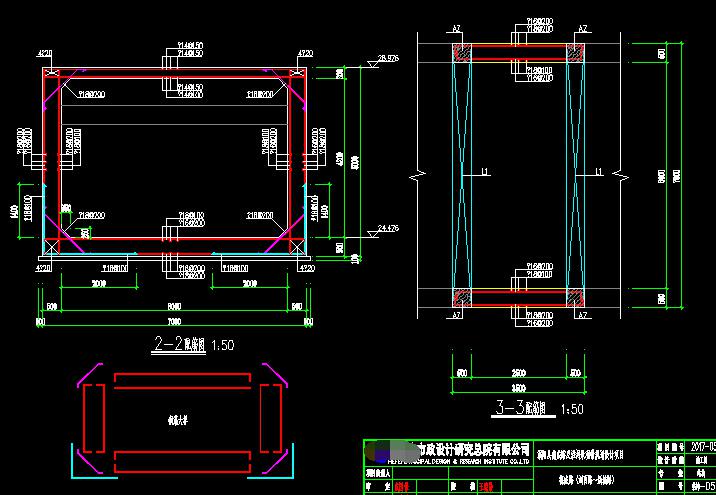

箱涵结构设计施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
