3-15m先简支后连续预应力空心板拼宽桥梁设计图纸构造图

资料简介
赚取积分

位置：河北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：15m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明
全桥主要材料及工程数量表

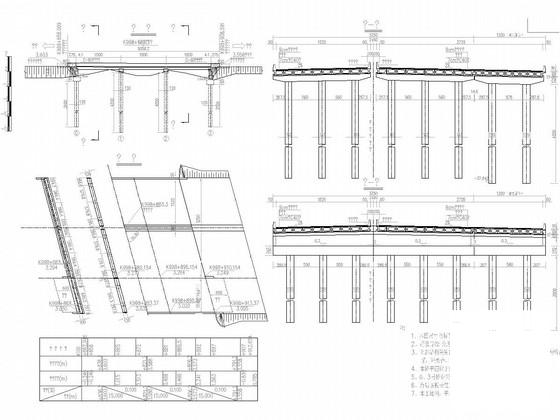

桥型布置图
上部构造横断面图
新旧空心板间纵向连接构造图
空心板施工步骤示意图
端跨桥面铺装钢筋构造图
中跨桥面铺装钢筋构造图
墩顶连续处桥面铺装加强钢筋构造图
端跨边板一般构造图
端跨中板一般构造图
中跨边板一般构造图
中跨中板一般构造图
端跨钢束构造图
中跨边板钢束构造图
中跨中板钢束构造图
墩顶连续预应力钢束构造图(一)
墩顶连续预应力钢束构造图(二)
端跨边板普通钢筋构造图
端跨中板普通钢筋构造图
中跨边板普通钢筋构造图
中跨中板普通钢筋构造图
空心板普通钢筋数量表
墩顶连续齿块钢筋构造图
现浇连续段钢筋布置图
伸缩端锚端钢筋构造图（一）
伸缩端锚端钢筋构造图（二）
连续端锚端钢筋构造图（一）
连续端锚端钢筋构造图（二）
板底承托构造图
锚栓一般构造图
桥台一般构造图
桥台钢筋构造图（一）
桥台钢筋构造图（二）
台帽钢筋构造图
耳墙钢筋构造图
桥台垫石钢筋构造图
承台钢筋构造图
桥台桩柱钢筋构造图
桥墩一般构造图
桥墩盖梁钢筋构造图（一）
桥墩盖梁钢筋构造图（二）
桥墩盖梁垫石钢筋构造图
抗震挡块钢筋构造图
桥墩桩柱钢筋构造图
C60伸缩装置构造图
桥面排水构造图
桥台支座构造图
桥墩支座构造图
桥台搭板钢筋构造图
防撞护栏配筋图
锥坡防护构造图

附件详情

设计依据：《公路桥涵施工技术规范》JTJ/T F50—近代
设计荷载：公路－Ⅰ级；拼宽桥面： 11.5m车行道+0.5m护栏，拼宽12m；设计洪水频率：1/100;旧桥上部结构采用3-15m跨径先简支后连续钢筋混凝土空心板，下部结构采用壁式台、柱式墩，钻孔灌注桩基础。现桥面铺装总厚度为16cm。按照与原桥相同跨径组合，并结合地形及路线平纵面，拼宽桥梁设计跨径为3-15m先简支后连续预应力混凝土空心板。桥梁斜交角度为75°，全长50.582米。拼宽桥梁下部结构类型与旧桥相同。
……
桥平面位于直线段。桥面横坡：2%。跨径组合为3-15米；上部采用预应力混凝土简支空心板，右幅加宽横向9块。下部构造，桥墩采用两柱墩，φ1.2米桩柱一体墩；桥台壁式台。台后设6米搭板。新旧桥之间采用上连下不接的加宽方式。上部通过相接边板处现浇湿接缝的弱连接方式。新旧之间保留1cm空隙；桥墩盖梁与原桥墩盖梁保留14.5cm空隙。墩台顶设置锚栓和挡块增强限位措施，且两侧挡块粘贴橡胶板，以起到与板之间的抗震缓冲作用。上部结构采用15m后张法预制空心板，利用湿接头形式连续结构。单幅桥面为2％单向横坡，盖梁顶加支座平台，板底加承托，支座必须平置，横坡在台身及墩柱上调整。桥面铺装上层为9cm沥青混凝土，下层为7cm C50防水混凝土，在防水混凝土顶面设置SBS沥青防水层。
……
主要材料：C50、C40、C25混凝土。C40水泥浆。C50防水混凝土。预应力钢铰线采用抗拉强度标准值fpk=1860MPa的高强度低松弛钢铰线。非预应力钢筋采用R235钢筋和HRB335钢筋，预应力砼上部结构的箍筋应采用带肋钢筋。钢板采用Q235钢板。桥梁防水层采用有效防水材料。
……
共计41张，

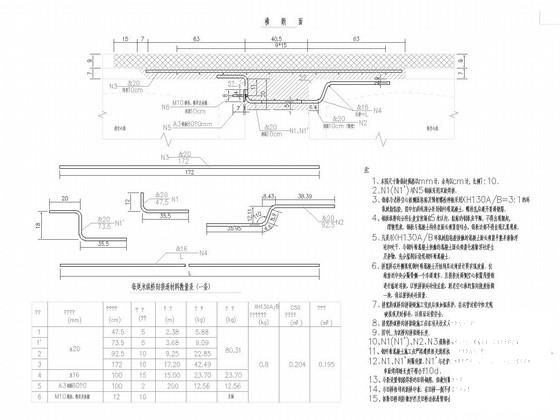

新旧空心板间纵向连接构造图

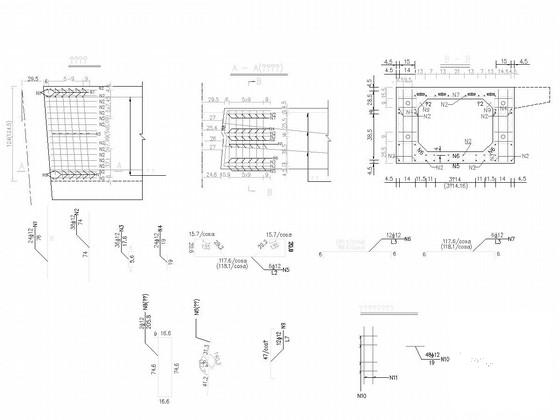

15米空心板锚端钢筋构造图（连续端）

桥墩桩柱钢筋构造图

SA级-防撞护栏钢筋构造图

15米空心板施工步骤示意图

现浇连续段钢筋布置图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
