电子厂房净化空调系统设计施工大样图

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:百级,千级,万级

附件详情

  • 净化空调系统设计施工总说明
  • 通风与净化空调施工说明
  • 空调回风管 平面布置图
  • 空调送风管平面布置图
  • 洁净厂房净化区平面布置图
  • 排烟平面布置图
  • 空调送回风口平面布置图
  • 水系统流程示意图
  • 百级洁净厂房流程示意图
  • 废气处理塔流程图
  • 组合式空调机组结构图
  • 冷水机房平面布置图
  • 结构装饰示意图
  • 组合风柜接管大样图

附件详情

稿件为某电子厂房净化空调系统设计施工图纸,本建筑净化空调系统包括相应配套的制冷机组及其冷冻冷却水管网系统。净化区设计为三个空气处理机系统进行温、湿度控制;普通空调区设计为吊顶风柜加风机盘管系统进行温、湿度控制。

图纸共17张。

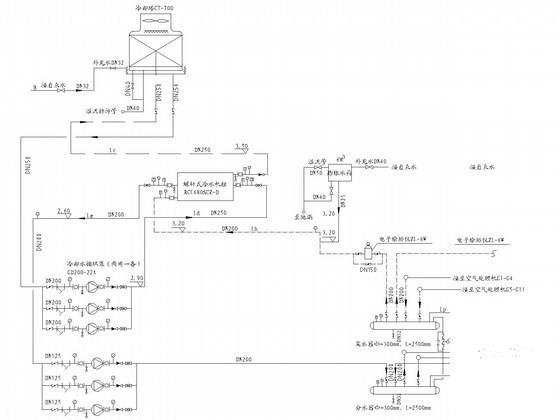

水系统流程示意图

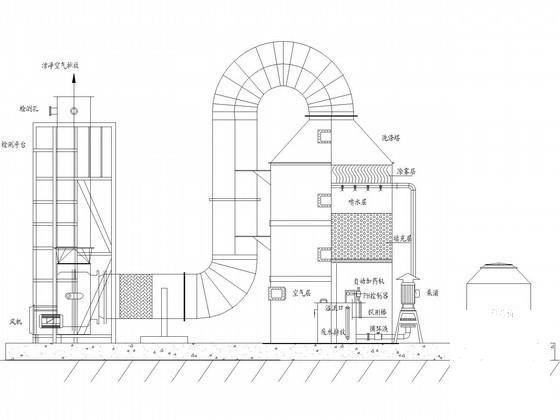

废气处理塔流程图

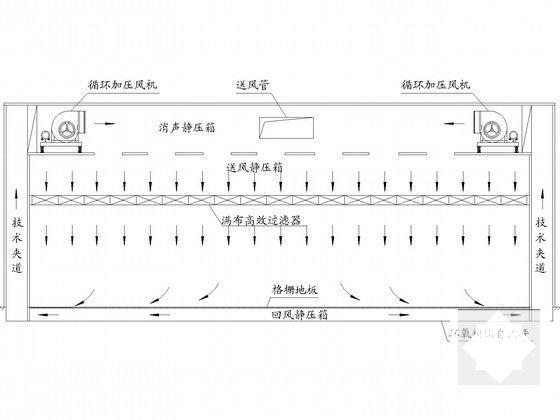

百级洁净厂房流程示意图

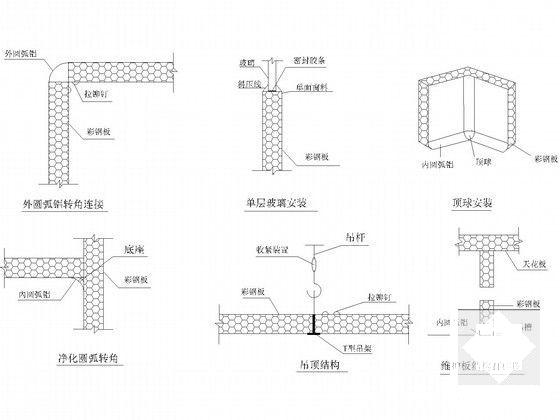

结构装饰示意图

组合式空调机组结构图

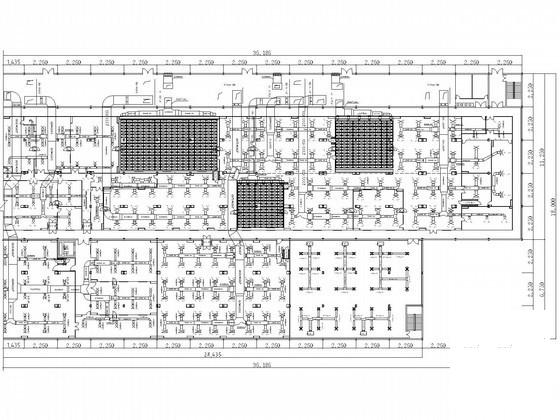

空调回风管平面布置图
