5层框剪结构实验楼结构施工图纸平面布置图_2019

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架剪力墙
  • 参考图纸:40张
  • 设计年代:近代
该附件为 5层框架结构+框架剪力墙结构实验楼 结构施工图 2019
项目概要:本项目是某中学实验楼建设项目,建筑层数:地上5层;房屋总高度21.550(室外至主要屋面板板顶);建筑主要功能:一至五层为教学用房及辅助用房;建筑合理使用年限:50年;主体建筑设计结构形式:框架结构和框架剪力墙结构
主要包括:基础平面布置图、桩基础配筋图、 独立基础、条形基础配筋图、 各层柱结构平面布置图、各层梁板配筋图等


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

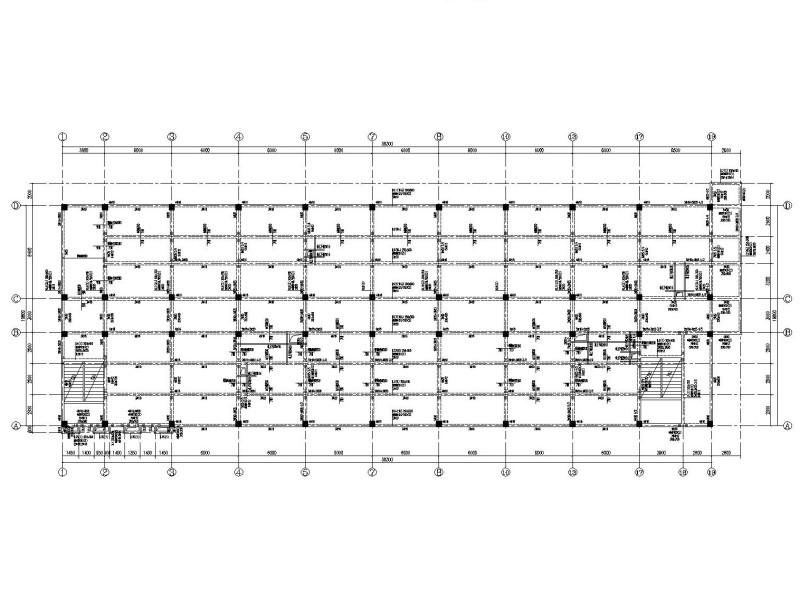

  • 四层梁结构布置图
    四层梁结构布置图

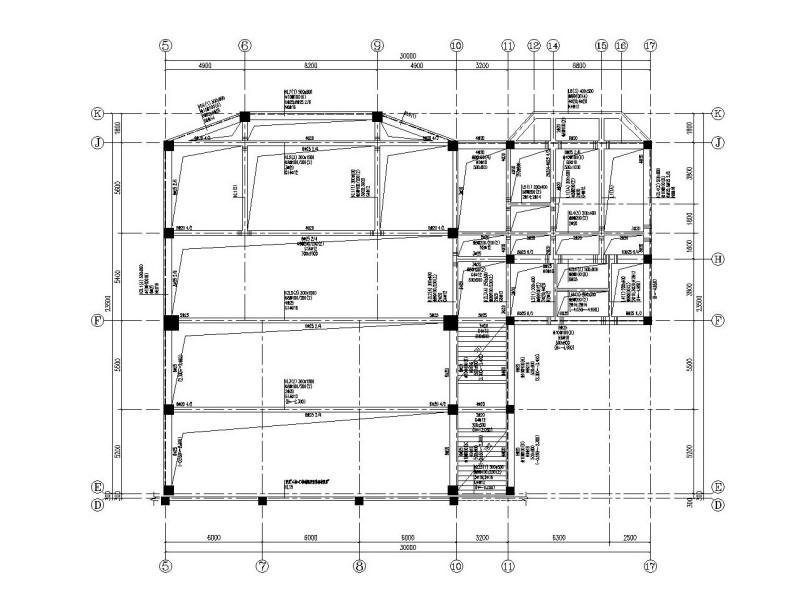

  • 屋面层梁、板结构布置图
    屋面层梁、板结构布置图

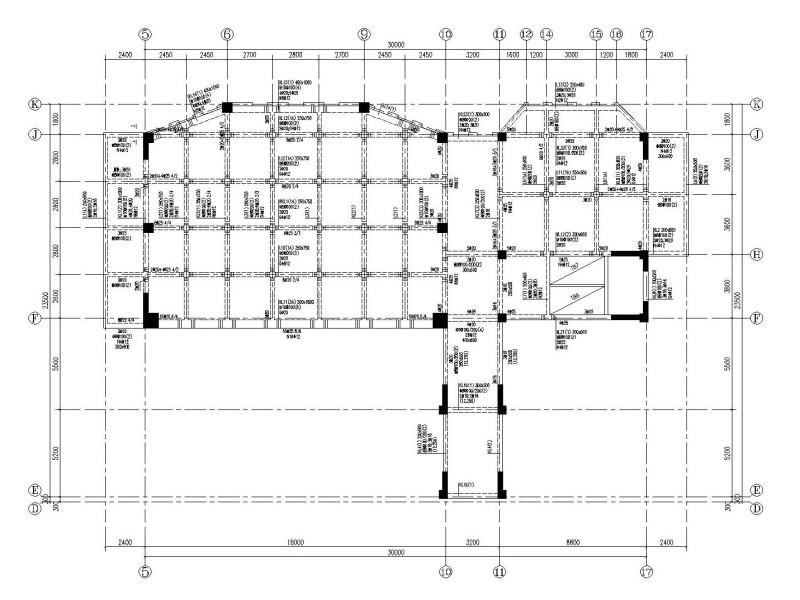

  • 标高23.050构架梁、板结构布置图
    标高23.050构架梁、板结构布置图

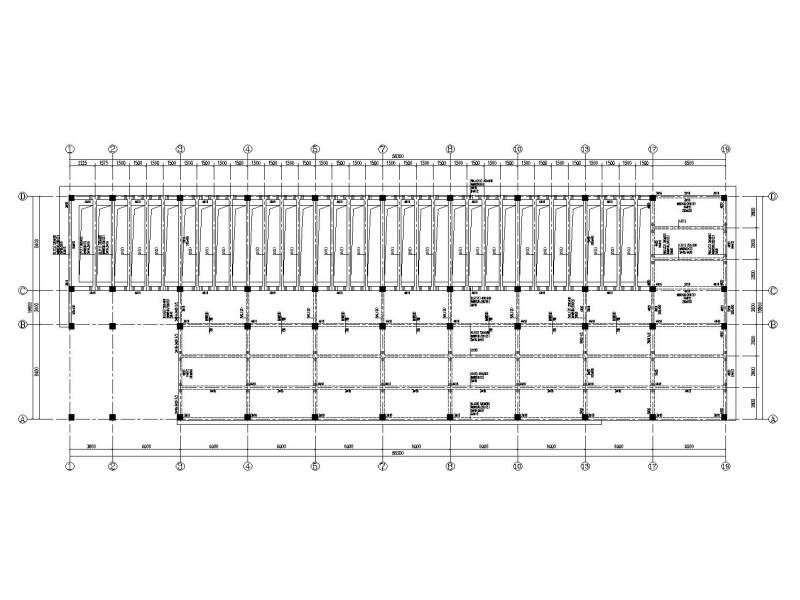

  • 地梁层梁结构布置图
    地梁层梁结构布置图

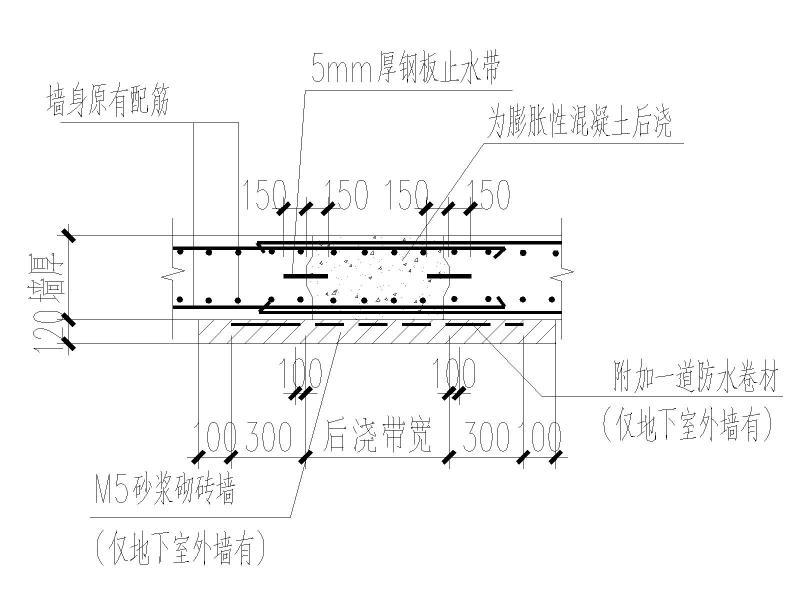

  • 图(三)外墙后浇带大样
    图(三)外墙后浇带大样
  • 缩略图
    缩略图
以上是部分截图,请下载附件后查看完整高清内容
