复合式衬砌隧道初步设计通用图纸平面布置图

资料简介
赚取积分

附件详情

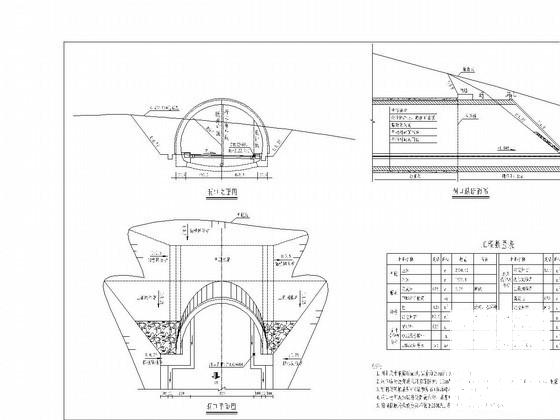

洞门方案图
分离隧道主洞建筑限界及内轮廓设计图
紧急停车带建筑限界及内轮廓设计图
车行及人行横道建筑限界及内轮廓方案图
复合衬砌设计参数表
隧道明洞衬砌(CMa)设计图
隧道明洞衬砌(CMb)设计图
C5a型复合式衬砌设计图
C5b型复合式衬砌设计图
C4a型复合式衬砌方案图
C4b型复合式衬砌设计图
C3a型复合式衬砌方案图
C3b型复合式衬砌设计图
C2型复合式衬砌设计图
CJ2型复合式衬砌设计图
SJ3型复合式衬砌设计图
CJ4型复合式衬砌设计图
紧急停车带、车行横通道平面布置图
车行横通道纵断面图
人行横通道纵断面图
人行横通道衬砌断面设计图4
车行横通道衬砌断面设计图4
超前管棚预支护方案图
超前小导管预支护方案图
超前锚杆预支护方案图
洞内外排水总体图2
明洞防、排水方案图（CMa）
车行及人行横通道衬砌防、排水方案图
洞身衬砌防、排水方案图
沉降缝、施工缝防排水方案图
中心沟排水管设计方案图
中心排水沟检查井设计方案图
洞内路缘排水沟方案图
监控量测方案图2
超前地质预报方案图
岩溶处理动态设计方案图
灰岩地段超前探水动态设计图
全断面超前预注浆堵水设计图
局部超前预注浆堵水设计图
破碎带地段径向止水方案设计图
隧道路面结构方案图2
路面板块划分方案图
洞内外路面衔接方案图
洞内装饰方案图

附件详情

行车主洞净空断面面积为(路面上)：66.50平方米，周长：31.89米。内轮廓满足±3%超高的要求。紧急停车带净空断面面积为(路面上)：89.17平方米，周长：37.69米。车行横通道路面上净空断面积29.82平方米，周长20.85米。人行横通道路面上净空断面积6.32平方米，周长9.73米。隧道洞口明洞衬砌，最大填土高度不超过5米，横坡小于20%。二次衬砌拱、墙采用C35模筑钢筋防水混凝土，仰拱采用C35普通钢筋混凝土。
隧道路面:上面层为5cm厚细粒式沥青混凝土（AC-13C）+中面层为7cm厚中粒式沥青混凝土（AC-20C）+下面层为24cm厚C40水泥混凝土+15cm厚C20混凝土整平层（无仰拱地段）。
隧道装饰：隧道拱顶部分采用深色防火涂料、边墙高度3.5米范围内采用白色反光型水泥漆修饰。
……共计52张CAD，设计于

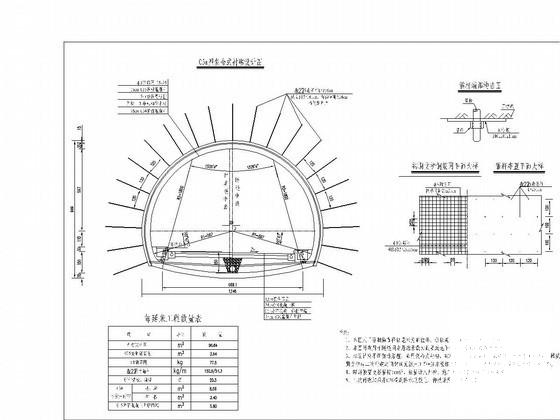

C3a型复合式衬砌方案图

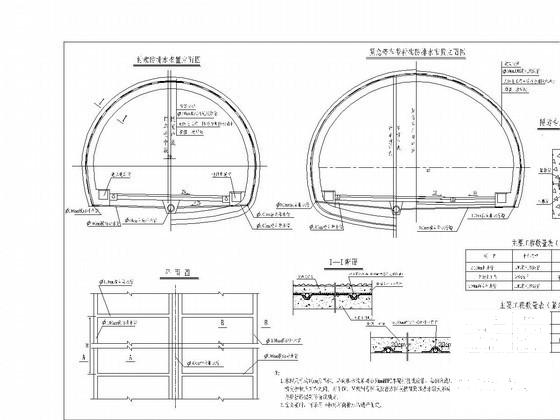

洞身衬砌防、排水方案图

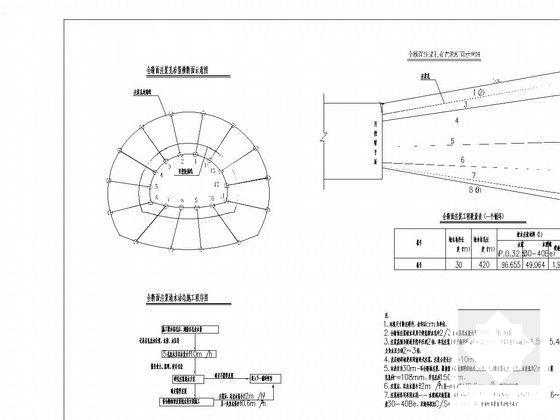

全断面超前预注浆堵水设计图

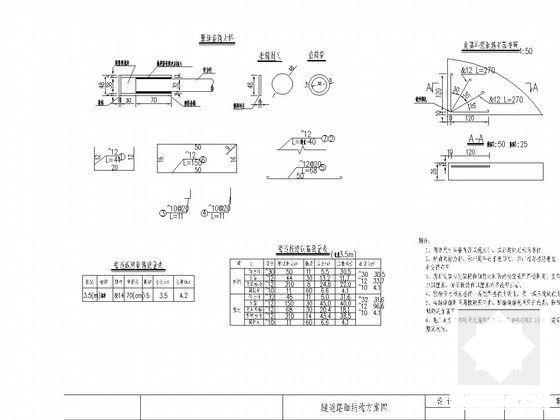

隧道路面胀缝及角隅补强
