城市主干道道路工程全套施工图纸设计48页

资料简介
赚取积分

附件详情

资料目录
道路设计说明

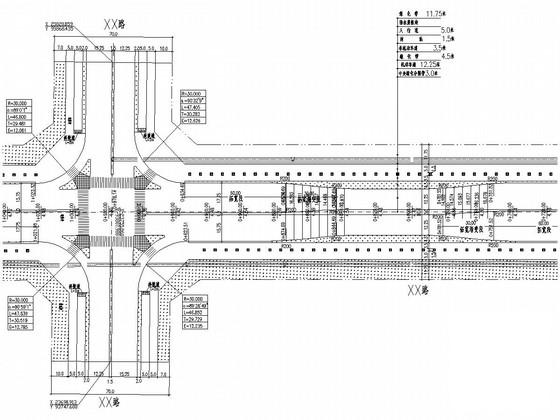

道路平面图
道路纵断面图

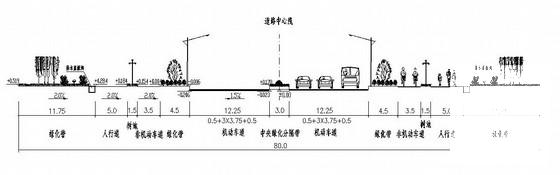

道路标准横断面图

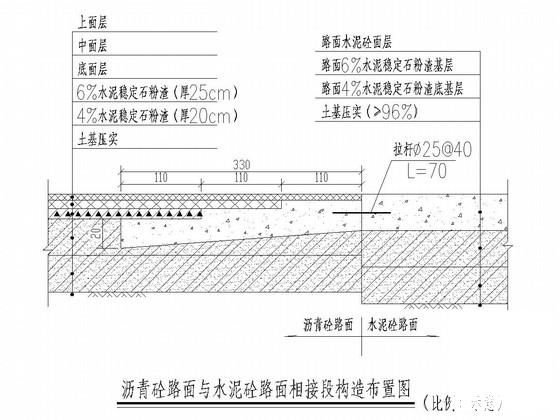

路面结构图
人行道板铺装图

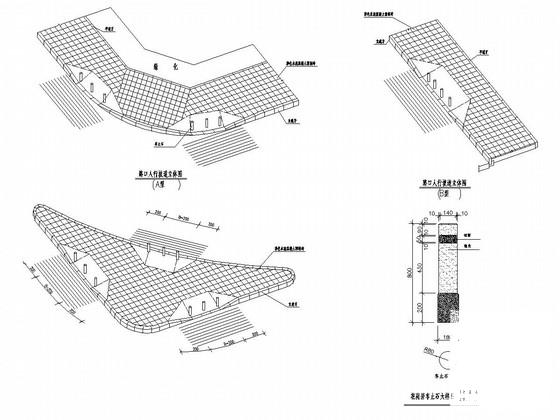

路口人行坡道设置图
路口盲道板设置图
路口竖向设计图
路口竖向设计图
道路用地红线图
路基处理设计说明
路基处理平面图

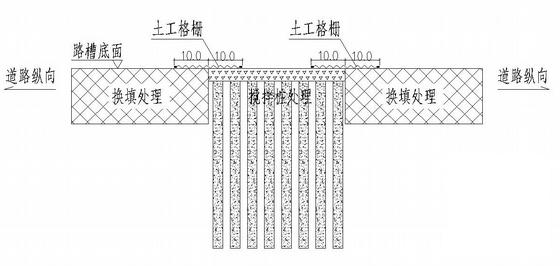

路基处理纵断面图
路基处理横断面图
交通组织设计说明
交通组织及设施图
路口渠化定位图
路基换填及土方横断面图
道路土方数量表
路基处理土方数量表
道路主要工程数量表

附件详情

本图纸为城市主干道道路工程全套施工图设计，共计48页，设计内容含路面设计、路口设计、路基处理、交通组织等。
……
1、道路等级：城市Ⅰ级主干道
2、设计行车速度：60km/h
3、设计荷载：道路标准BZZ－100
4、最大纵坡：0.4265％，最小纵坡：0.3％
5、最大竖曲线半径：R＝8000m，最小竖曲线半径：R＝6000m
6、抗震烈度：7度设防
7、路面型式：柔性路面
8、道路横坡：车行道1.5％，人行道及非机动车道2％
……
横断面设计：
道路红线宽为80m，按双向六车道设计，主要路口拓宽一条左转车道和一条右转车道，标准半幅横断面的组成：11.75(城市绿化带)+5.0(人行道)+1.5(树池)+3.5(非机动车道)+4.5(机非分隔带)+12.25(机动车道)+3.0/2(中央分隔带)=40m。
……
共48页。
