衬砌台车设计图纸

附件详情

  • 二衬台车总图
  • 侧模及电缆沟模板
  • 侧面图
  • 俯视图
  • 总图
  • 正面图

附件详情

衬砌台车设计图,台车为公路隧道衬砌台车,台车长12m,包括台车总图、侧面图、侧沟及电缆工模板图、俯视图、正面图等,全套6张图纸。

技术要求
1、隧道左右两边电缆沟身要求和二衬一次性整体浇注,要求侧模下部做成倒角状,并按设计横坡左右两边分别加长。
2、刚度必须能保证我方所有二衬施工完成而不变形,在满足以上要求的条件下,允许使用旧钢材。
3、二衬台车面板必须保证不低于1cm,重量必须不低于乙方提供的各部件重量明细表内重量,面板与液压系统必须为全新。
4、要求对液压系统形式及布置进行说明,并提供操作说明书。
5、要求对台车平移机构说明平移活动量。
6、要求台车内设置通风管位置。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

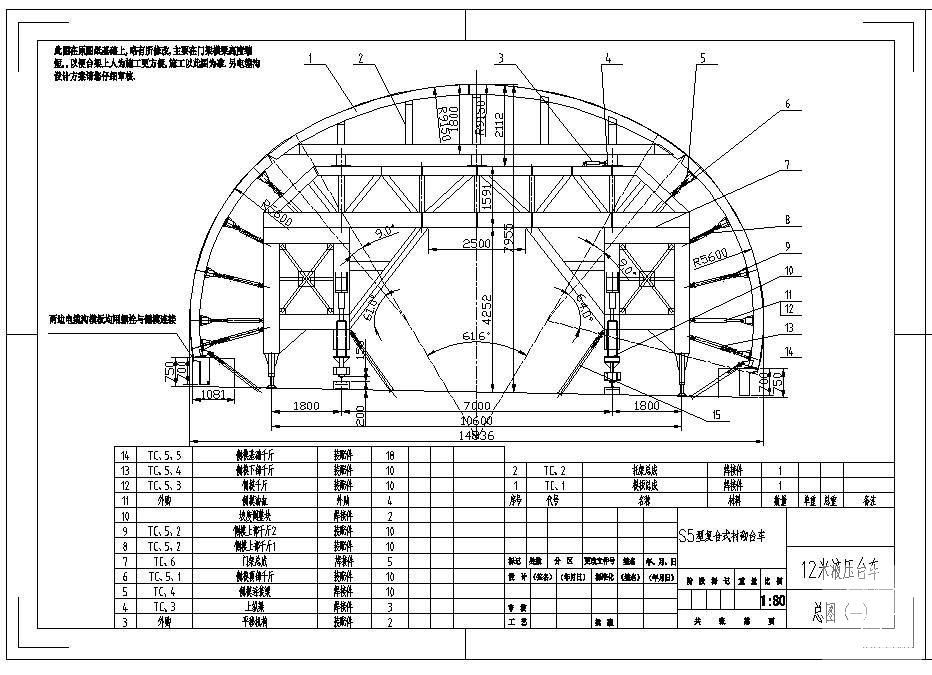

  • 衬砌台车设计图纸 - 1
    第 1 张图

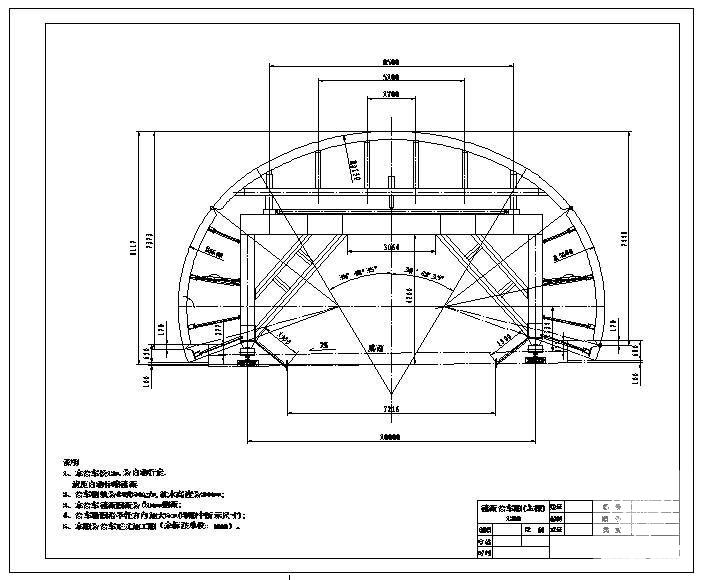

  • 衬砌台车设计图纸 - 2
    第 2 张图
  • 衬砌台车设计图纸 - 3
    第 3 张图
  • 衬砌台车设计图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
