一级公路盖板涵施工图纸(31张)

附件详情

设计荷载:公路-Ⅰ级;
环境类别:Ⅰ类;
净空:
单孔: 1.5×1.5m、3.0×2.0m、3.0×2.5m、3.0×3.0m、4.0×3.0m、4.0×4.0m、5.0×4.0m;
……
设计要点:
结构计算、涵身荷载、涵洞基础、涵洞上拱度、斜交盖板涵的设计、涵洞沉降缝、分离式基础涵洞底面、涵洞出口、涵底最大纵坡、八字翼墙
……
施工要点及注意事项:
交盖板可采用支架现浇或预制的 施工工艺 ,现浇时主筋根数仍用1m板宽的根数,扣除两边保护层后均匀布置……
当采用预制盖板时,盖板安装完毕后,应用30号水泥砂浆充填台背与盖板间的间隙,当其强度达到75%的设计强度时……
分离式基础的涵底铺砌采用M7.5砂浆砌……
斜交盖板涵两端为梯形盖板,中间为99cm或74cm正交盖板……
图纸主要有:
盖板说明
水力特征表
分离式基础盖板涵一般构造图
涵身构造图
分离式盖板构造图
分离式盖板数量表
分离式梯板构造图
分离式下部尺寸、数量表
整体式盖板构造图
整体式盖板数量表
整体式梯板构造图
整体式基础钢筋构造图
整体式涵台墩数量表
单孔整体式下部斜交段钢筋构造图
单孔整体式下部斜交段钢筋数量表
八字翼墙一般构造图
涵台台帽钢筋构造图
……
共计31张

梯形盖板

盖板涵构造

分离式基础盖板涵

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

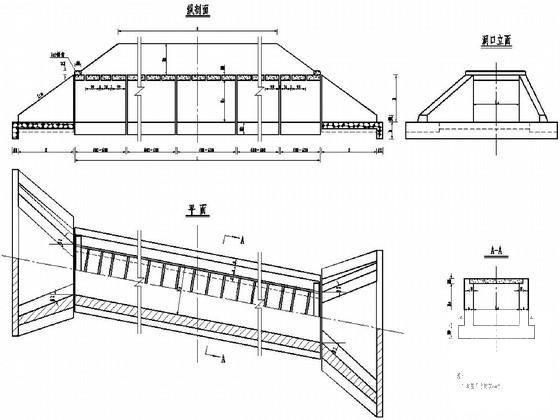

  • 盖板涵施工图纸 - 1
    盖板涵施工图纸 - 1

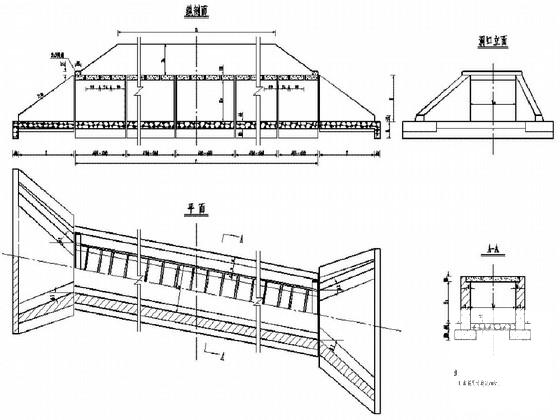

  • 盖板涵施工图纸 - 2
    盖板涵施工图纸 - 2

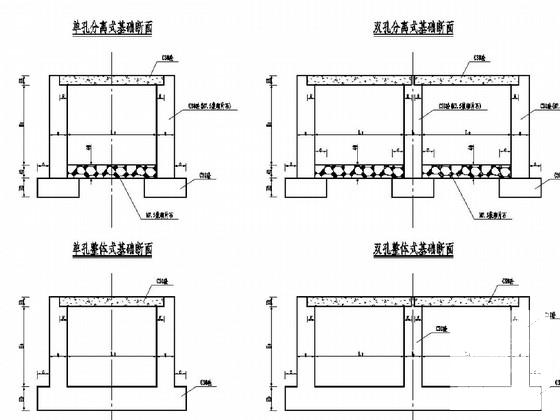

  • 盖板涵施工图纸 - 3
    盖板涵施工图纸 - 3

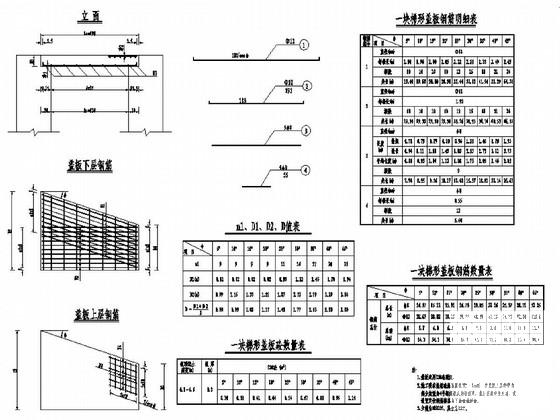

  • 盖板涵施工图纸 - 4
    盖板涵施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
