6层公司办公楼给排水施工图纸

  • 建筑类别:办公
  • 建筑地上层数:6层
  • 出图日期:2007
  • 设计阶段:施工图设计
  • 设计内容:给排水, 热水, 消火栓, 灭火器

附件详情

设计范围:
办公楼的给排水、雨水及消防。
设计概况:
1.概况:本建筑为江西某有限公司办公楼,主体五层,局部六层。
2.该项目给水由厂区给水管直接供给,此处压力为0.35MPa.
3.生活污水经建筑物内排水系统收集后纳入室外污水管,排入化粪池,经化粪池处理后,与园区废水管一道排入市政污水管网系统。
4.雨水系统:该项目采用内天沟外排水系统。
5. 消防系统 :本建筑耐火等级二级,体积>10000立方米,故设置消火栓及磷酸铵盐干粉灭火系统。
1) 消防给水:消防给水自厂区消防给水环网(DN150)引入,此处压力0.40Mpa.
2) 消防水量:室内15L/s,室外25L/s.
3) 磷酸铵盐干粉灭火器规格为3.0Kg/具,每处三具,置于消火栓箱下。
4) 消防管道上的阀门为常开,只有当管道检修时,才允许关闭.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

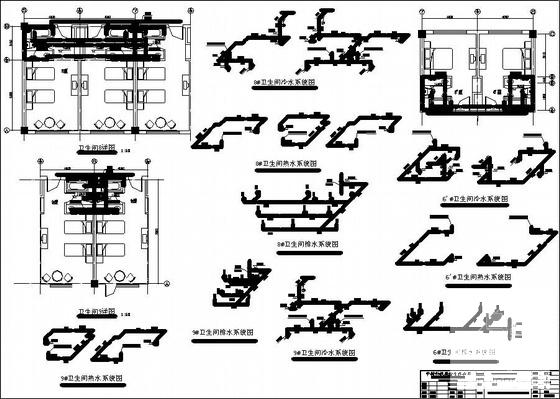

  • 办公楼给排水施工图 - 1
    办公楼给排水施工图 - 1

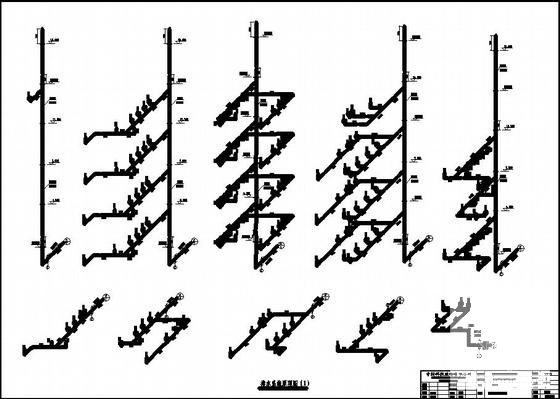

  • 办公楼给排水施工图 - 2
    办公楼给排水施工图 - 2
  • 办公楼给排水施工图 - 3
    办公楼给排水施工图 - 3

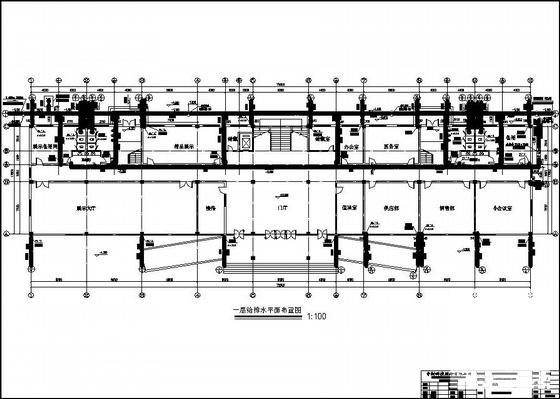

  • 办公楼给排水施工图 - 4
    办公楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
