知名达广场夜景照明施工图纸(2016)

  • 建筑类别:商业
  • 建筑设计面积:10.2万平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:三级
  • 项目所在地:辽宁
  • 强电设计:供配电系统,电气照明,其它

概况:
该项目为知名某达广场标准版B-01 10.2+2.0标准版研发项目,建筑面积为10.2万平方米。
1.该项目为220/380V供配电系统,采用放射式供电方式;
2.计量:夜景照明配电系统均在上级配电箱(柜)进行计量;
3.无功功率补偿:气体放电灯具采用分散补偿方式,LED光源灯具采用的开光电源必须具有无功功率不补偿功能,确保每个灯具运行时功率因数达到0.9。

设计范围:
主要针对B_01购物中心室外夜景照明设计,含建筑外立面的夜景照明设计,各雨篷、挑檐照明设计。

部分图纸摘录:

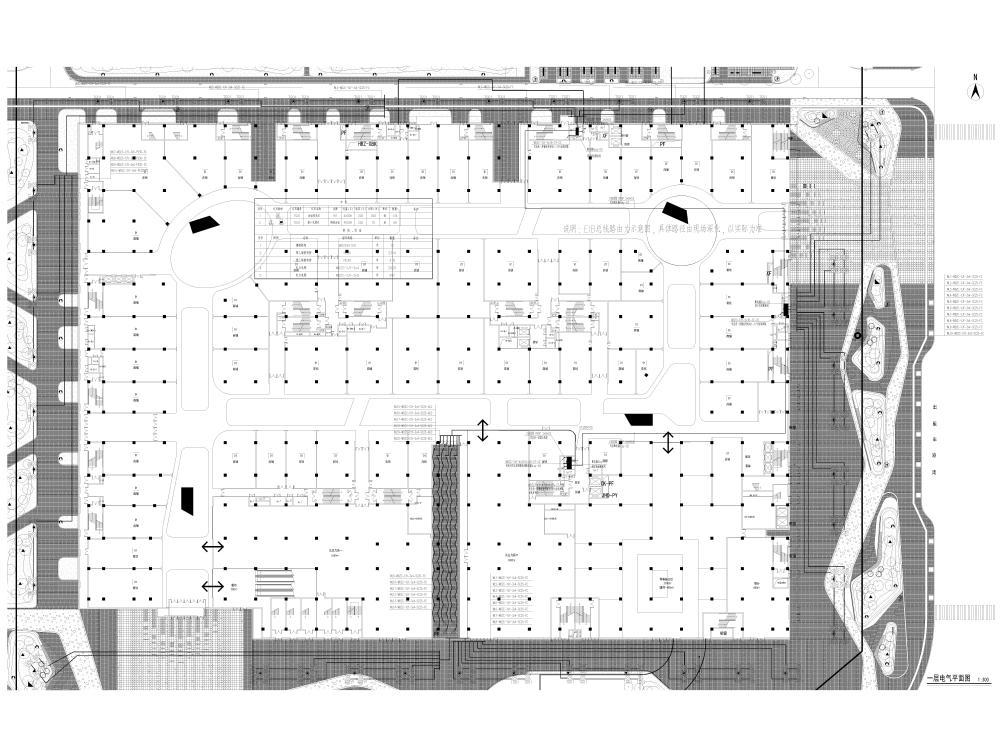

电气平面图

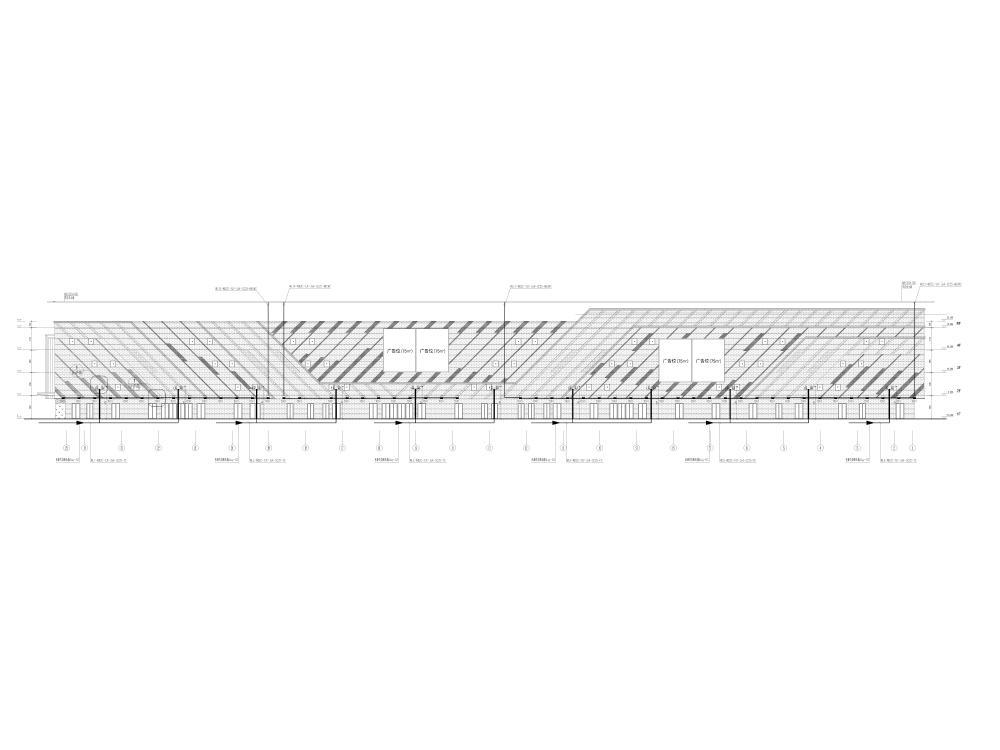

立面照明平面图

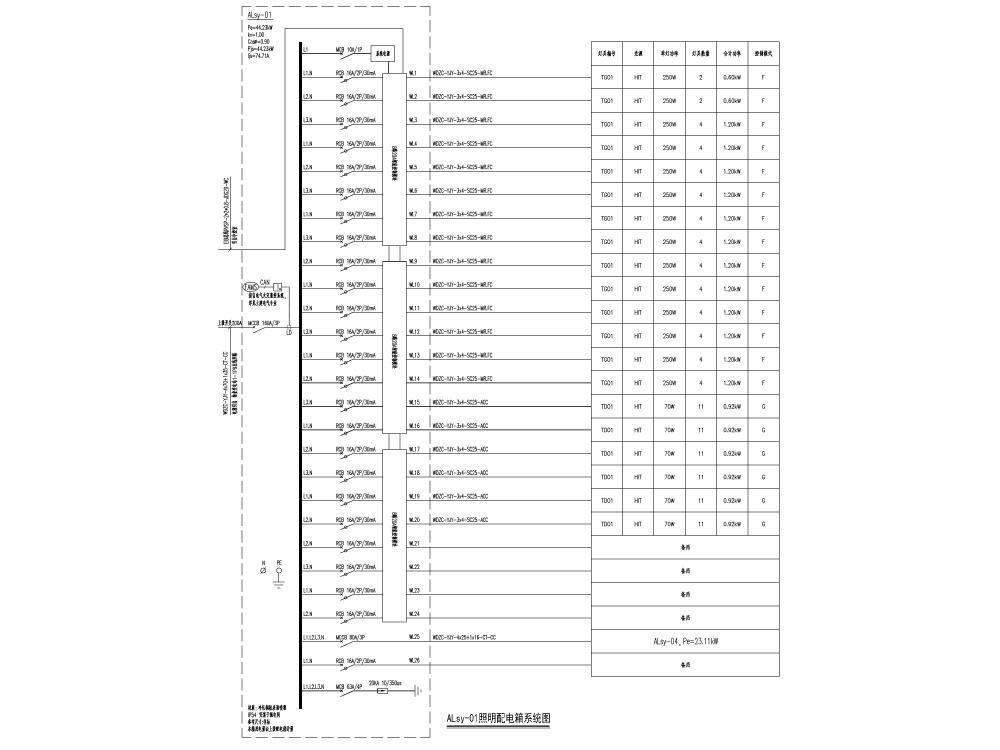

配电箱系统图

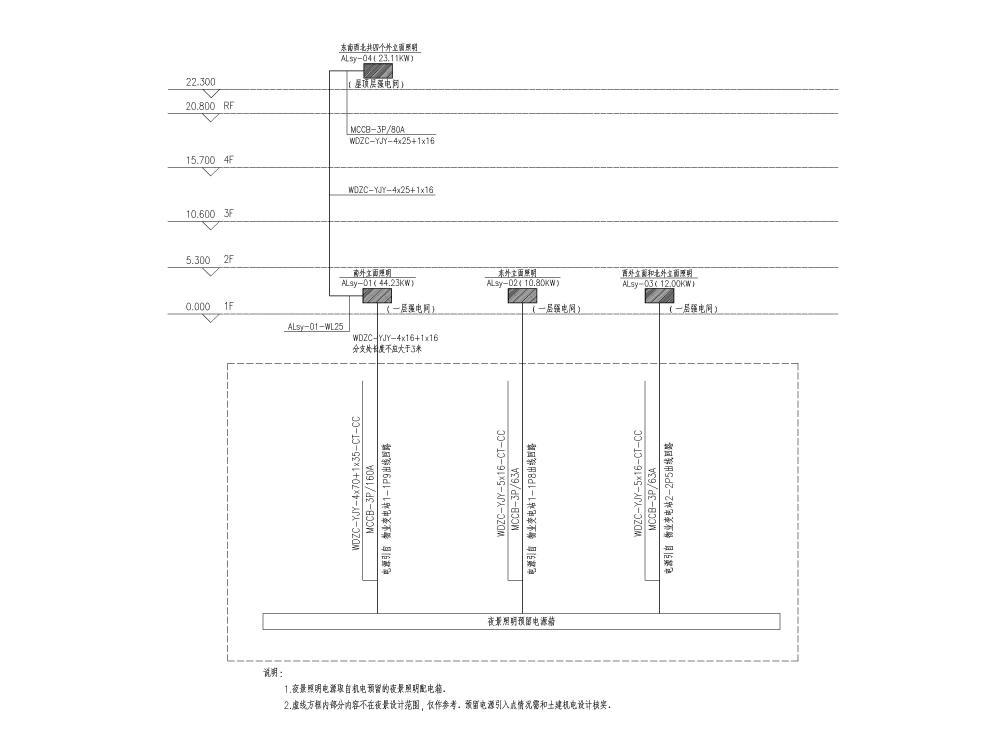

配电干线竖向系统图

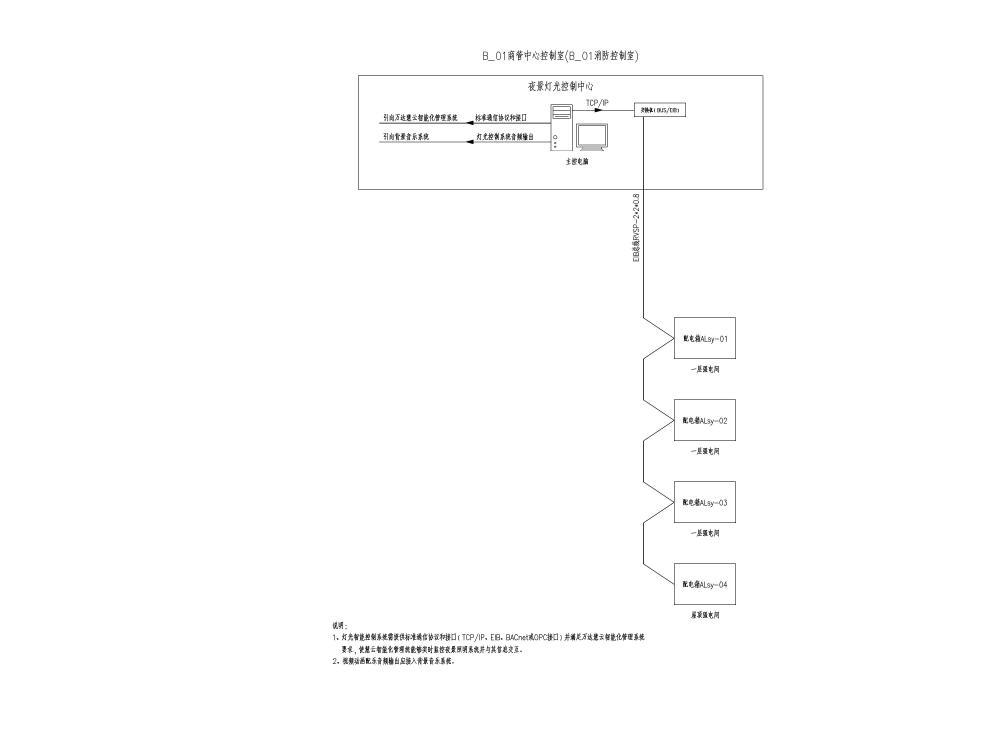

夜景灯光控制系统原理图



灯具节点图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 夜景照明施工图 - 1
    夜景照明施工图 - 1
  • 夜景照明施工图 - 2
    夜景照明施工图 - 2
  • 夜景照明施工图 - 3
    夜景照明施工图 - 3
  • 夜景照明施工图 - 4
    夜景照明施工图 - 4
  • 夜景照明施工图 - 5
    夜景照明施工图 - 5
  • 夜景照明施工图 - 6
    夜景照明施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
