2层知名商业中心强弱电施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:6974.8平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:天津
  • 强电设计:供配电系统,配变电所,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它

概况:
该项目为天津某知名商业中心扩建项目。本项目规划总占地面积为30724.88平方米,总建筑面积6974.8平方米,其中地上建筑面积6974.8平方米。建筑主要功能为商业。建筑层数为地上一层,局部二层,无地下室。建筑高度14.81m(最高点)。

设计范围:
10/0.4kV变、配电系统;动力设备配电系统;照明系统;
防雷、接地及电气安全系统;火灾自动报警及联动控制系统;
综合布线系统;有线电视系统;安全防范系统;
背景音乐系统(兼紧急广播);电气火灾监控系统;
智能照明控制系统;人员计数系统。

部分图纸摘录:

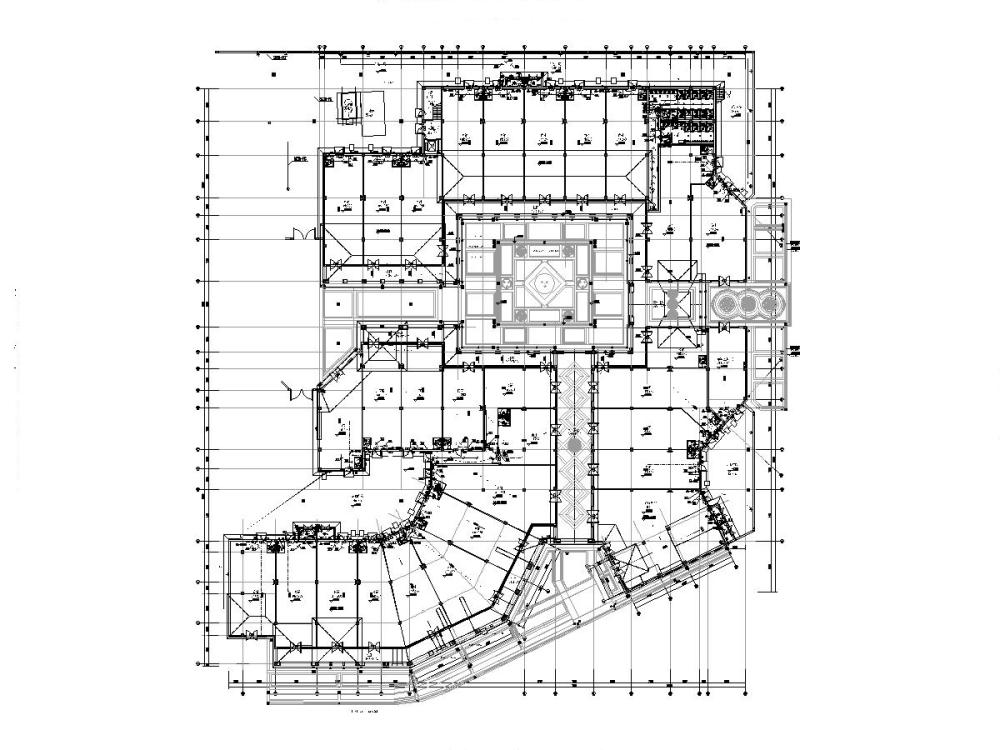

照明、插座平面图

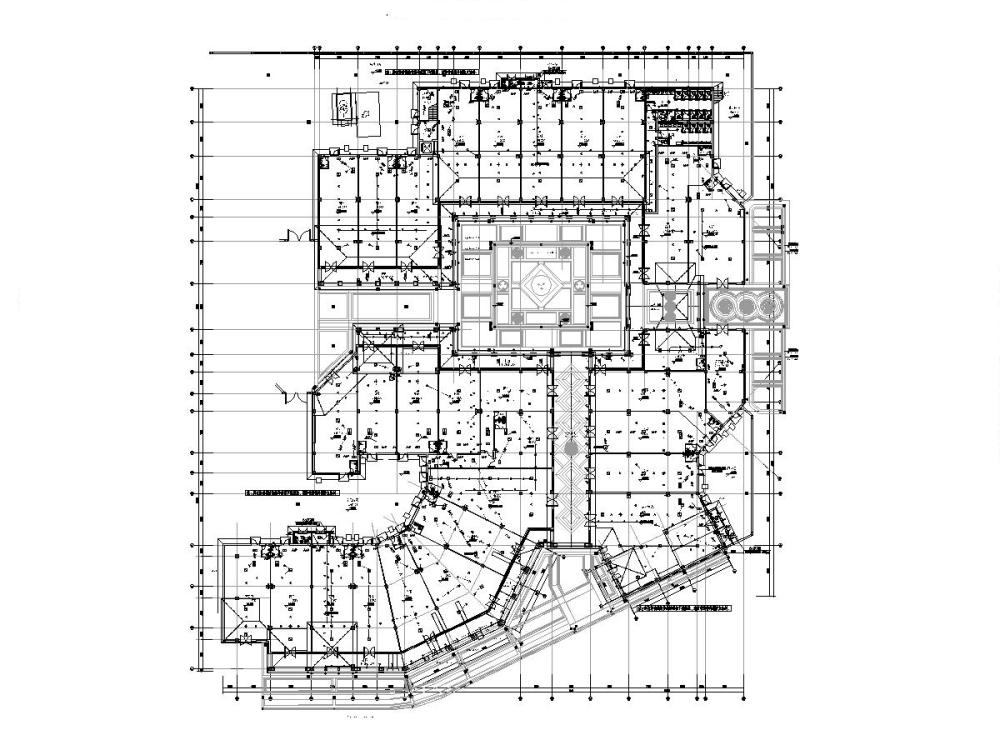

消防平面图

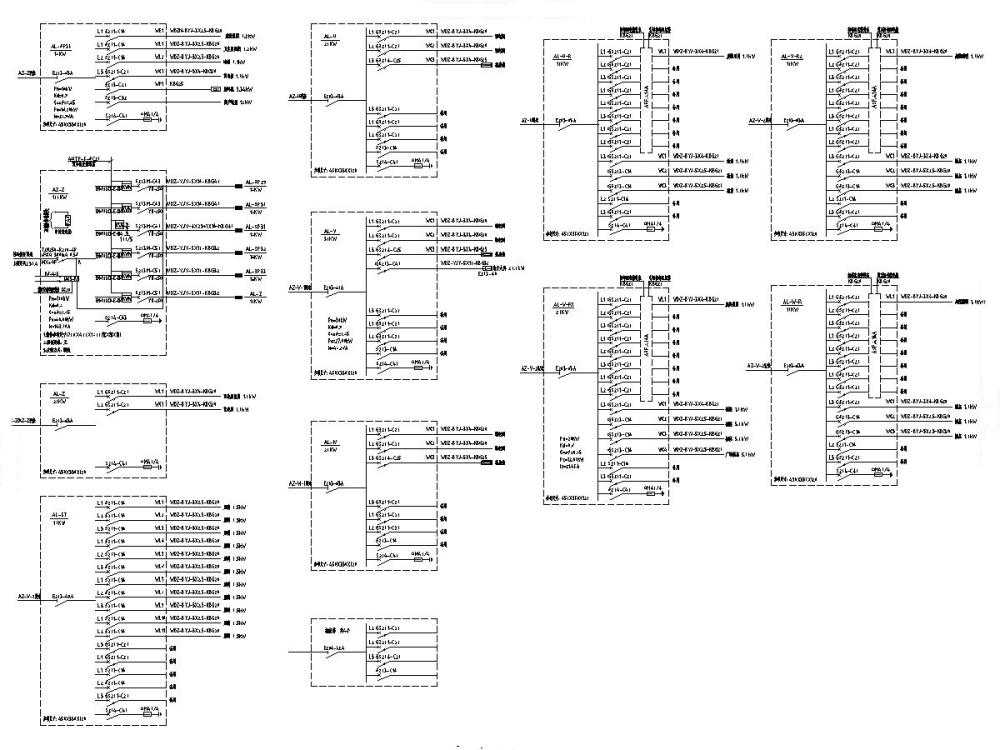

配电箱系统图

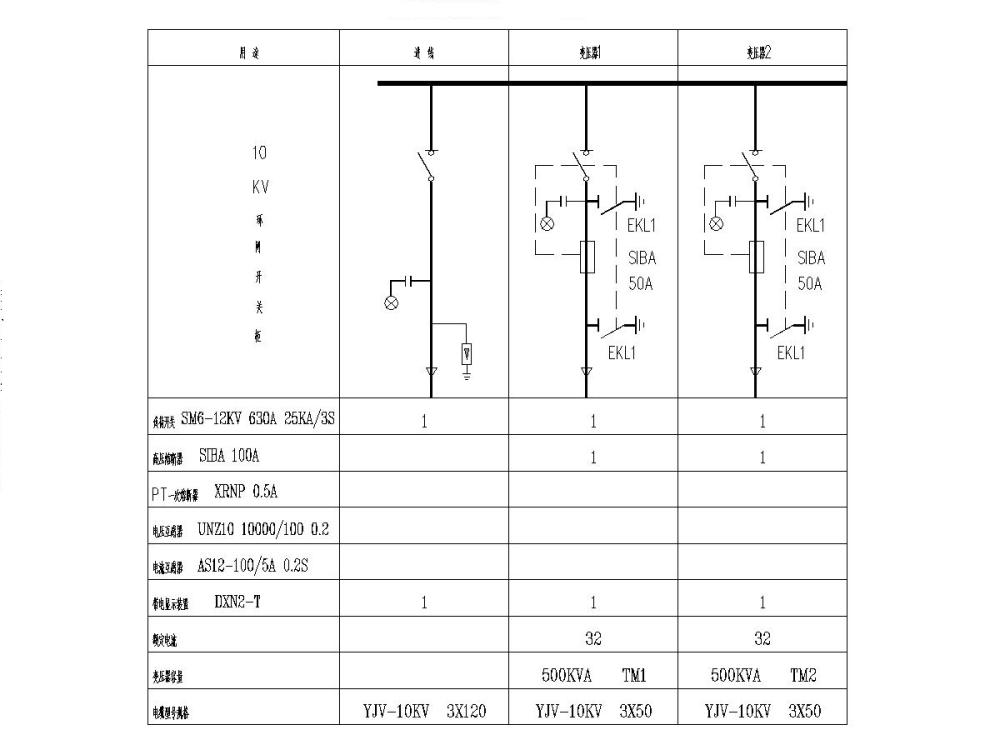

箱变高压供电系统图

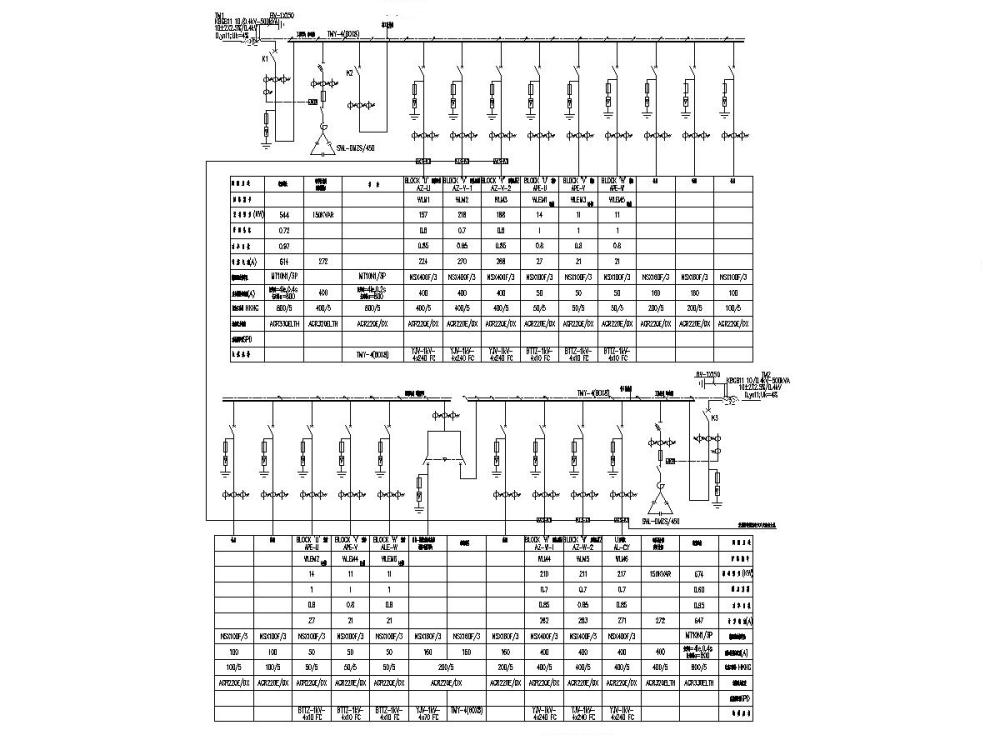

低压供电系统图
智能照明控制系统图
背景音乐系统图
手机信号放大系统图
人员计数系统图
DD箱大样图
