3层别墅弱电系统电气施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 消防系统
  • 3、电话、网络系统图
  • 4、电气平面图
  • 5、 弱电平面图

附件详情

1、电话、网络分别采用电缆进线,由每户楼前人孔井埋地引至弱电接线箱CHC。
2、电视:由小区为每户提供闭路电视电缆至每户人孔井,并埋地引至弱电接线箱CHC。
3、传呼系统:每户在户门,客厅及起居厅各设二个对讲门铃接线盒。
4、火灾报警控制器:安装在小区消防控制室内,各别墅安装一台火灾显示盘。

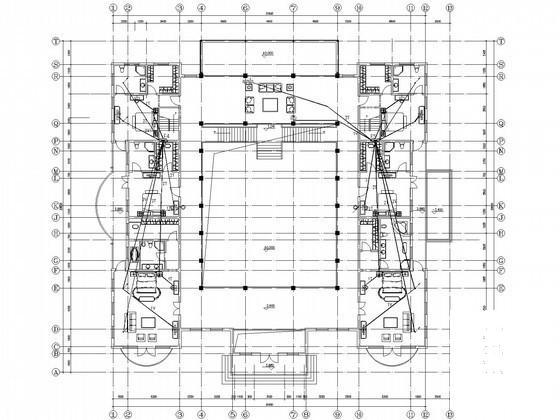

一层平面图

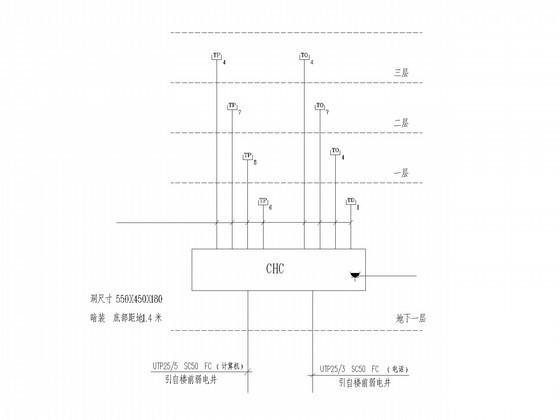

电话、网络系统图

消防系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1
  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2
  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3
  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
