377亩地块景观工程照明施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:三级
  • 接地方式:TT
  • 项目所在地:河北
  • 强电设计:供配电系统,电气照明,其它

概况:
该项目电气专业设计内容包括河北潮白河377亩地块景观工程项目照明,水景配电并预留门房电源。
景观照明用电量为52.76KW,水景总用电量为26.65KW。
该项目共设置6台配电箱,四台照明配电箱,二台水景动力配电箱。
照明控制设置手动/自动两种方式,其中手动方式,主要用于系统调试和检修;自动方式采用智能控制器控制,根据照明功能分时间段进行控制。

部分图纸摘录:

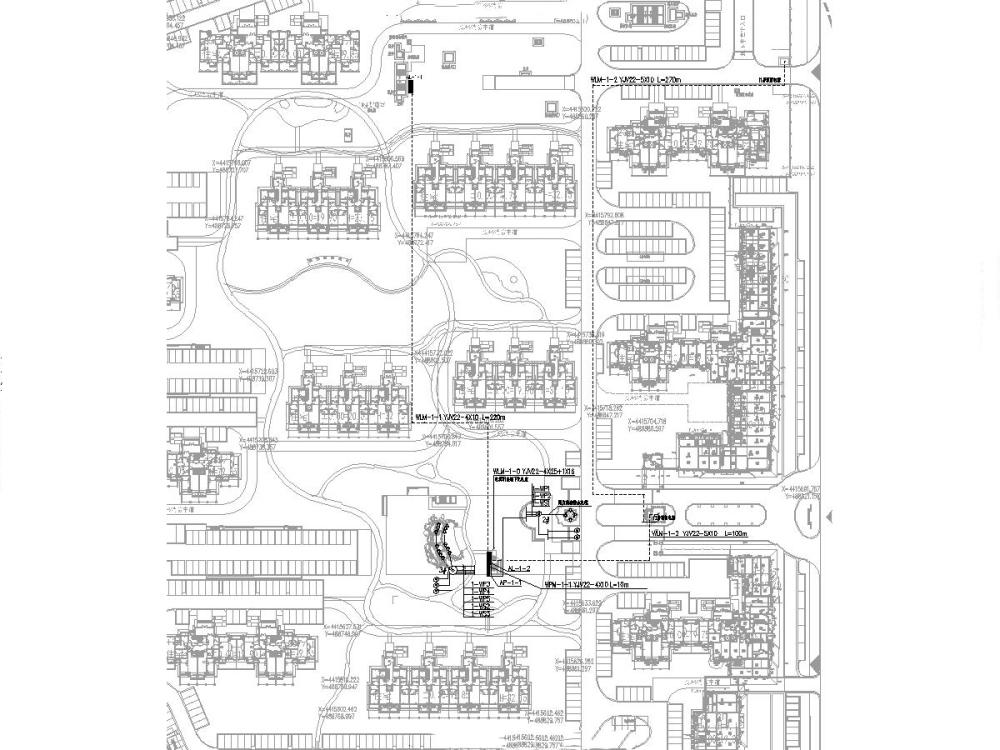

水景配电平面及干线图纸

配电平面图

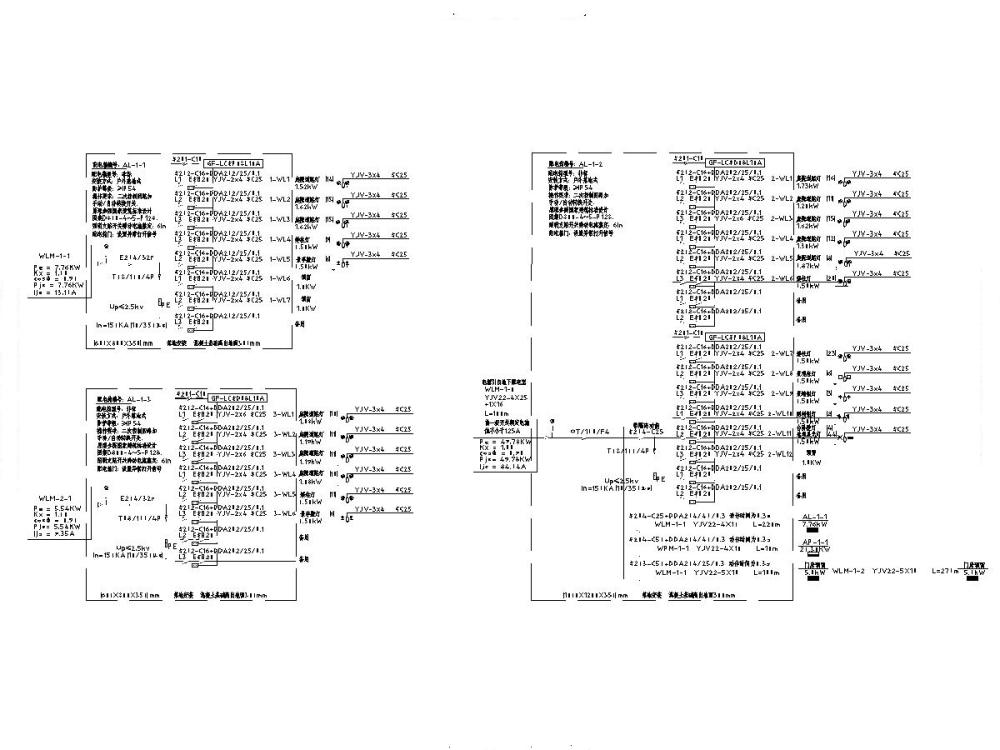

配电箱系统图

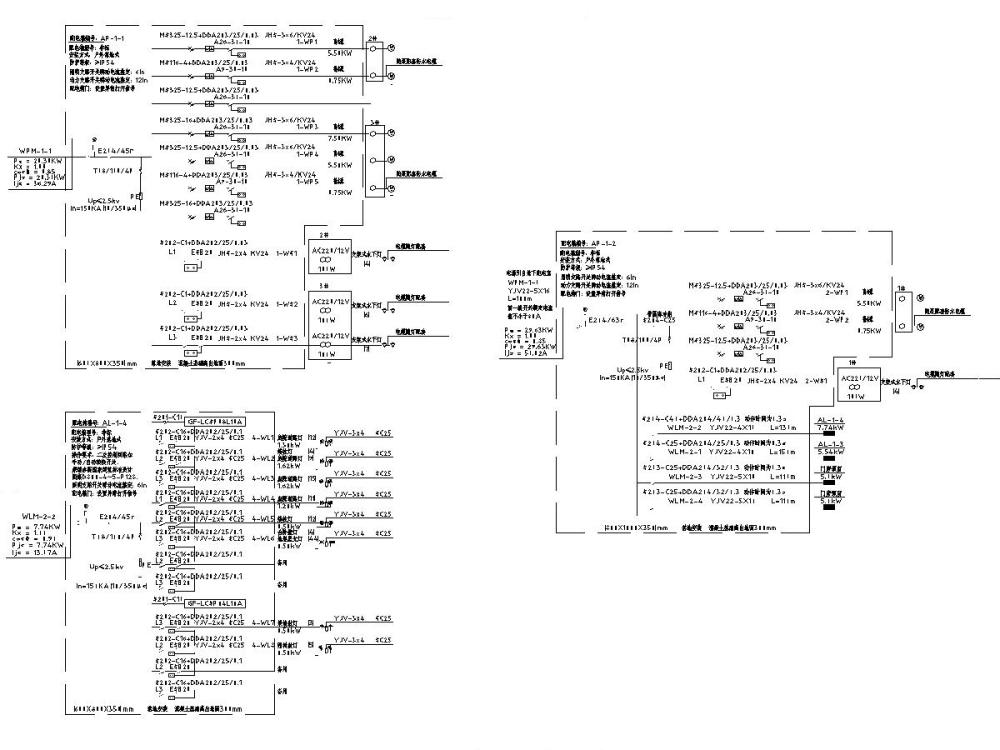

配电系统图

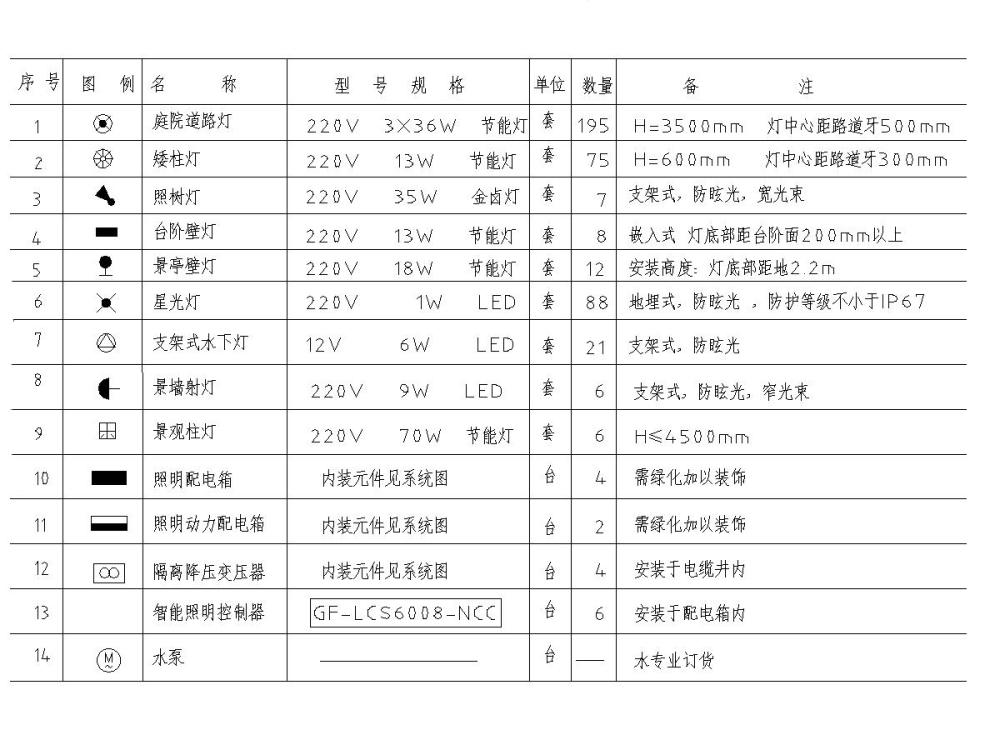

设备表


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

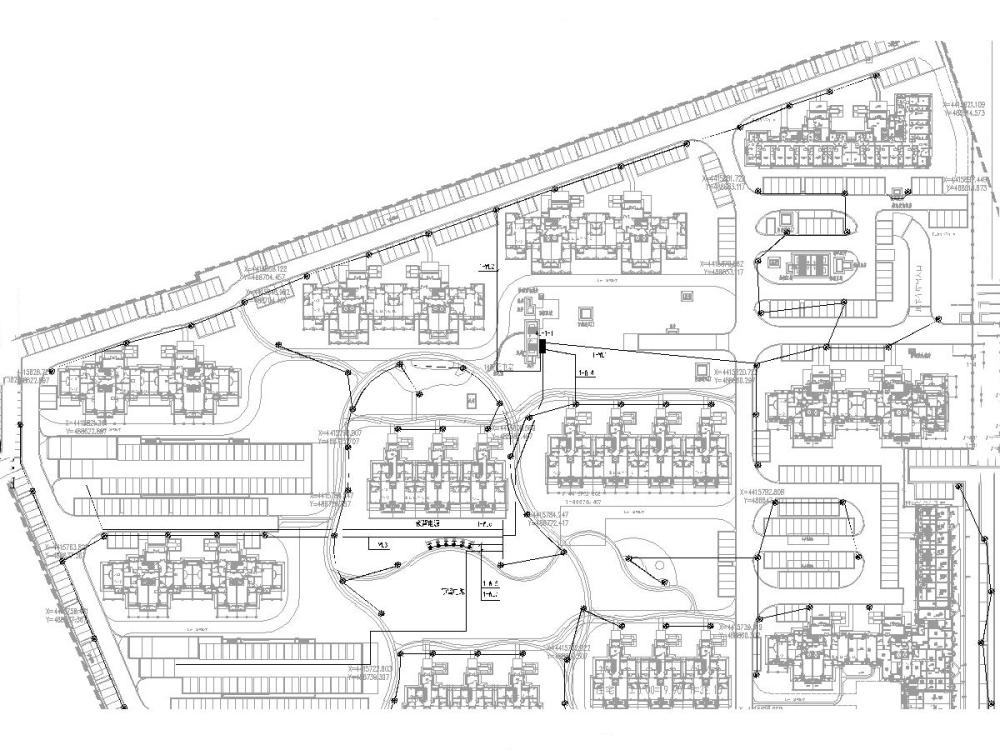

  • 景观照明施工图 - 1
    景观照明施工图 - 1
  • 景观照明施工图 - 2
    景观照明施工图 - 2
  • 景观照明施工图 - 3
    景观照明施工图 - 3
  • 景观照明施工图 - 4
    景观照明施工图 - 4
  • 景观照明施工图 - 5
    景观照明施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
