10KV变配电工程图纸
一、图纸说明
1.电源引入及设计内容
供电电源由
110kV周家庄站10kV三家疃512线主干41+1#杆,向南引下电缆约5m引至新建落地计量柜,再由落地计量柜向南引电缆约480m至新建4*1600kVA配电室,新立T接杆处安装隔离开关、避雷器,落地计量柜安装带有小电流保护装置的高压计量。
2.
电气设备
布置及主要
设备选型
高压配电室
10KV配电设备采用ZS1成套开关柜,密封性、安全性高。高压柜内开关选用真空断路器,分断能力高,维护量小。
满足
"五防"的要求,设带电显示器和电磁锁;
0.4KV配电设备采用MNS型抽屉柜,双面维护,防护性好,经济方便;
10KV
变压器选用SCB10及以上系列干式变压器,低功耗、安全性高、可靠性强、经济性好。
3.过电压保护和接地
1.
在
10kV
进出线柜设避雷器或过电压保护装置,以限制各种过电压。
2.0.4KV
侧接地采用
TN-C-S
形式,为公用接地系统、水平接地体和垂直接地体相结合的方式,接地电阻小于
4
欧,配电室接
地电阻不满足要求时需补打接地极。
3.
变压器中性点接地线应独立与接地网可靠连接。
二、图纸展示
保定通美晶体制造有限责任公司10KV变配电工程

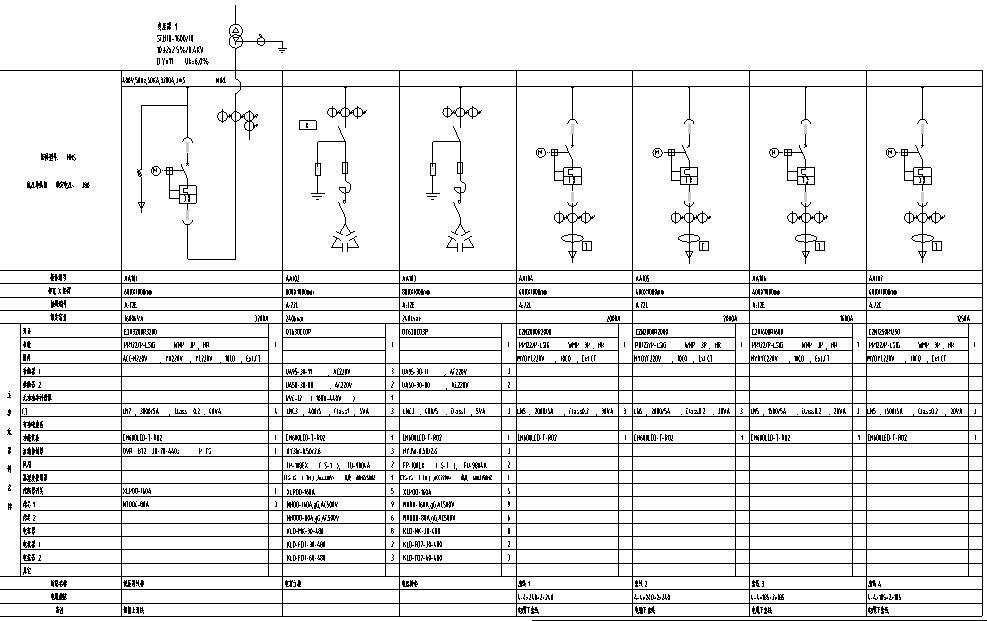

1#变压器低压系统图一

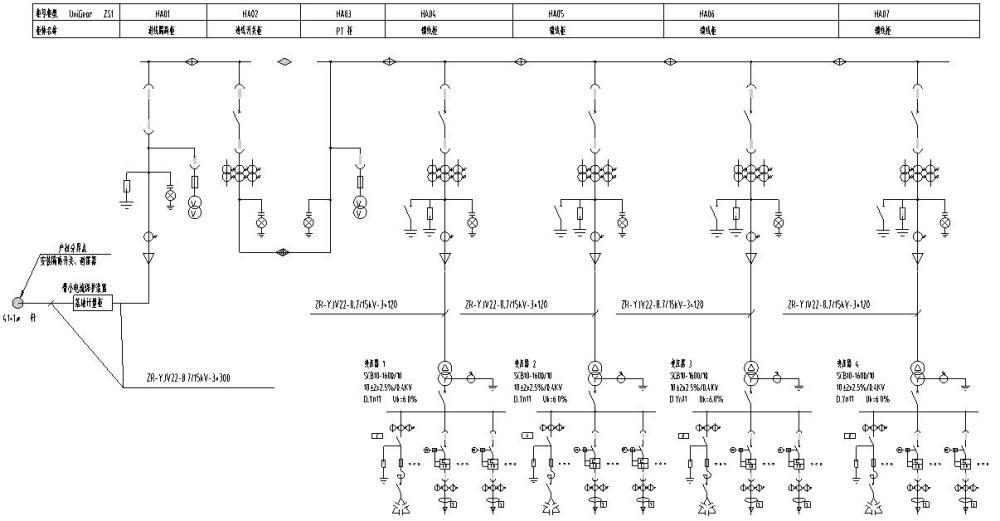

电气主接线

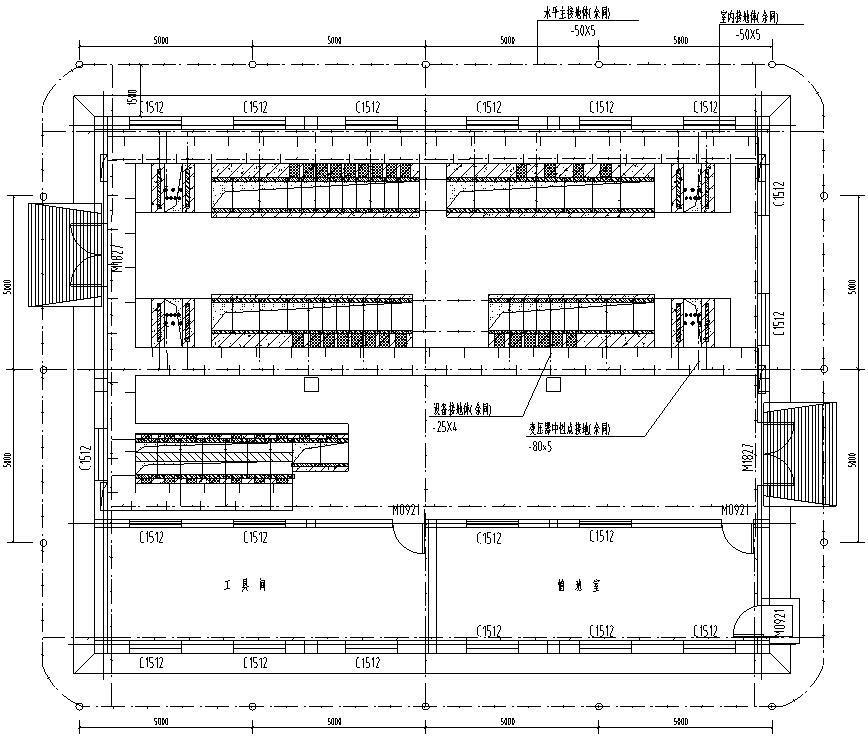

配电室接地图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
工程电工图纸 - 1 -
工程电工图纸 - 2 -
工程电工图纸 - 3 -
工程电工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
