二级甲等医院10kV配电工程图纸

供电总容量为19400kVA。共设配电房1处，内布置1250kVA干变4台，1600kVA干变9台。该项目采用10kV双电源供电，10kV电源1从电源点1采用YJV22-8.7/15kV-3x300电缆敷设至新装1H环网柜（二进四出），从1H环网柜出线至配电房高压进线，供电容量为19400kVA；10kV电源2从电源点2采用YJV22-8.7/15kV-3x300电缆敷设至新装2H环网柜（二进四出），从2H环网柜出线至配电房高压进线，供电容量为19400kVA。2回10kV电源引来至该项目1H、2H环网柜的线路部分见线路工程设计。

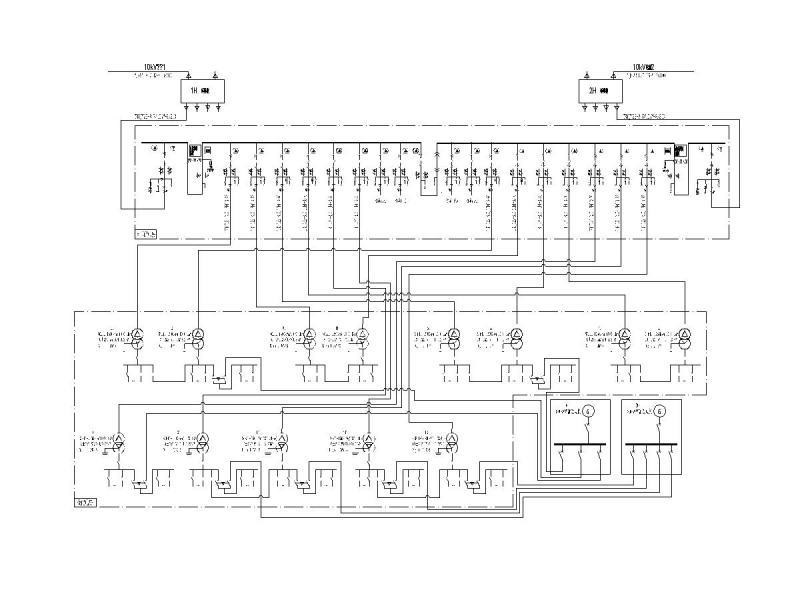

电气主接线图

低压配置图

高压配电房配置图

10kV户外环网柜基础示意图

10kV环网柜配置图

10kV进线柜二次原理图

高供高计计量方式二次接线原理图
